لدراسة وفهم سلوك المحول، يتم تمثيله بدائرة كهربائية مكافئة تحتوي على عناصر كهربائية، لكن هل سألت نفسك لماذا مثلت بهذه الطريقة وماذا يمثل كل عنصر؟
تابع معي وستفهم الموضوع بإذن الله.
@Electric_Engg
#هندسة_كهربائية

دعونا نأخذها عنصر عنصر :
Rp:تمثل المفاقيد الناتجة من السلك النحاسي الملف الابتدائي.
Rs:تمثل المفاقيد الناتجة من السلك النحاسي الملف الثانوي.
وتسمى المفاقيد الناتجة من Rp و Rs بالمفاقيد النحاسية (Copper Losses)

Xp: تمثل الفيض المغناطيسي المتسرب (Leakage Flux) من سلك الملف الابتدائي أثناء عملية تمرير الفيض المغناطيسي داخل الحديد .
Xs: تمثل الفيض المغناطيسي المتسرب (Leakage Flux) من سلك الملف الثانوي أثناء عملية تمرير الفيض المغناطيسي داخل الحديد.

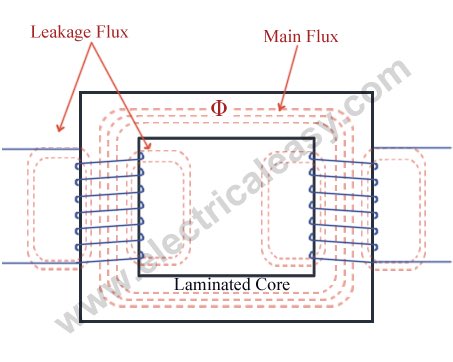

انظر إلى الصورة أدناه ليتضح لك الأمر.

Rc: تمثل مفاقيد القلب الحديدي والتي تنقسم إلى نوعين من المفاقيد هما :
١- مفاقيد التيارات الدوامية (Eddy Current)
بجانب قدرة القلب الحديدي على تمرير الفيض المغناطيسي، فإنها تستطيع أيضا توليد تيار بداخلها والتي تسمى بالتيارات الدوامية.
يتبع

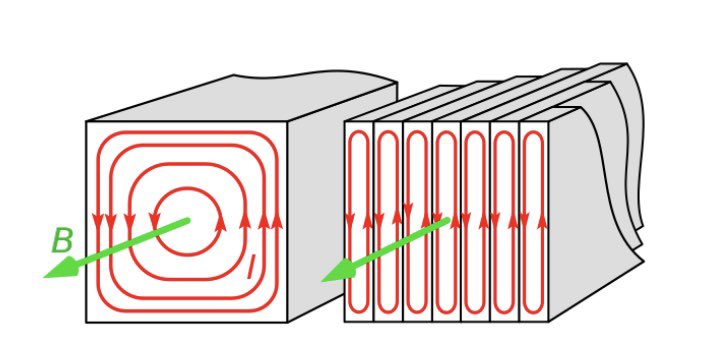

وللتخفيف منها يتم صناعة القلب الحديدي على شكل شرائح laminations معزولة عن بعضها البعض لتصبح كما هو موجود بالصورة أدناه.

٢-مفاقيد hysteresis
وهي التي تحدث بسبب مغنطة وإزالة مغنطة القلب الحديدي.
بالنظر إلى الصورة أدناه، يزداد تدفق الفيض المغناطيسي بداية من الصفر إلى أن يصل لنقطة التشبع ويتمغنط القلب الحديدي (الخط المنقط)، وعند إزالة المغنطة يبدأ الفيض المغناطيسي يقل لكن ليس بنفس معدل زيادته.
يتبع

أيضا عندما يبدأ بالزيادة مرة أخرى، لن يزيد بمعدل الزيادة في البداية (الخط المنقط)، وهذا يسبب مفاقيد مقدارها مساحة المنحنى الموجود بالصورة أدناه للدورة الواحدة ، وكلما كانت المساحة أقل كانت المفاقيد أقل وكان ذلك أفضل .

Xm : تمثل الطاقة المغناطيسية المخزنة في القلب الحديدي ، ومثلت بملف لأن تيار المغنطة (magnetizing current) متأخر بزاوية 90 درجة عن الجهد المطبق عليها (الجهد الابتدائي)، والعنصر الذي يتأخر فيه التيار عن الملف ب 90 درجة هو الملف، ولذلك مثلت به.
