المركبات المتماثلة
Symmetrical Components
تستخدم لتمثيل الأنظمة غير المتزنة
Unbalanced
والأعطال غير المتماثلة asymmetrical faults
في نظم #الكهرباء ثلاثية الأطوار three-phase
قبل البدء بمعرفة هذه المركبات والمعلومات المتعلقة لنعرف ماذا يعني نظام متزن balanced ومتى يحدث عدم الاتزان
Symmetrical Components
تستخدم لتمثيل الأنظمة غير المتزنة
Unbalanced
والأعطال غير المتماثلة asymmetrical faults
في نظم #الكهرباء ثلاثية الأطوار three-phase
قبل البدء بمعرفة هذه المركبات والمعلومات المتعلقة لنعرف ماذا يعني نظام متزن balanced ومتى يحدث عدم الاتزان

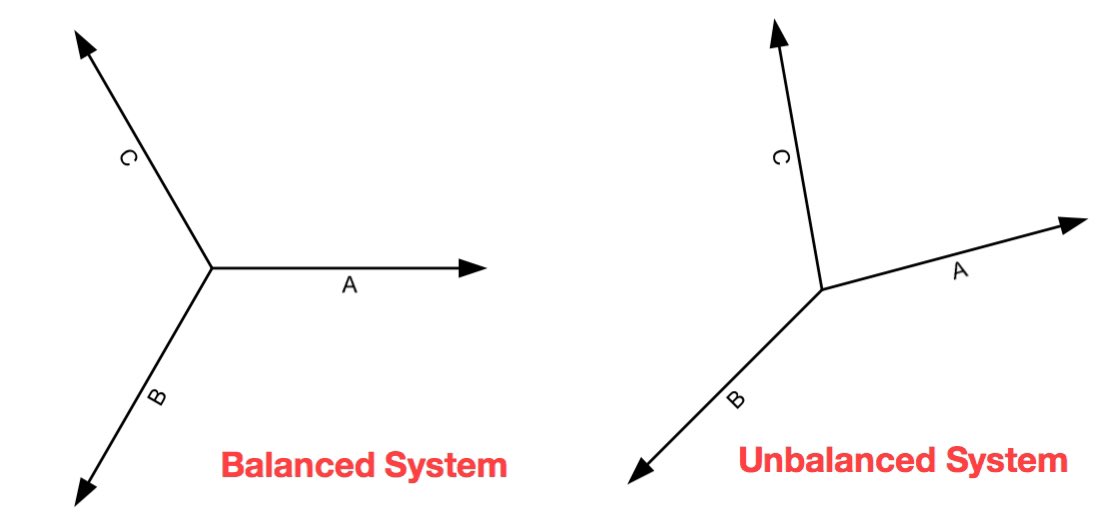

كما هو موضح بالشكل السابق، النظام المتزن في النظم ثلاثية الأطوار التي تستخدم في الأنظمة الكهربائية بشكل كبير يعني أن كل طور من هذه الثلاثة له نفس القيمة magnitude وبينه وبين الطور الآخر 120 درجة
وتحدث حالة عدم الاتزان unbalanced على سبيل المثال عند تحميل الأطوار بشكل غير متساوي في حالة كانت أحمال single-phase لأن أحمال three-phase تكون عادة متزنة ومثال آخر لحدوث عدم الاتزان عند حدوث عطل على أحد الأطوار أو طورين ما يسمى asymmetrical faults
لذلك تستخدم المركبات المتماثلة لتحليل هذه الأعطال ومعرفة بياناتها وتحديد أنواعها لتسهيل عمل مهندس أجهزة الحماية من قواطع ومرحلات وليتم ضبط هذه الأجهزة بطريقة صحيحة في حالة حدوث عدم اتزان للنظام
تعمل المركبات المتماثلة على خلق ثلاث أنظمة متزنة ومتماثلة من نظام غير متزن ثلاثي الأطوار وتسمى هذه المركبات
المركبات التتابعية الموجبة positive-sequence components
المركبات التتابعية السالبة negative-sequence components
المركبات التتابعية الصفرية zero-sequence components
المركبات التتابعية الموجبة positive-sequence components
المركبات التتابعية السالبة negative-sequence components
المركبات التتابعية الصفرية zero-sequence components

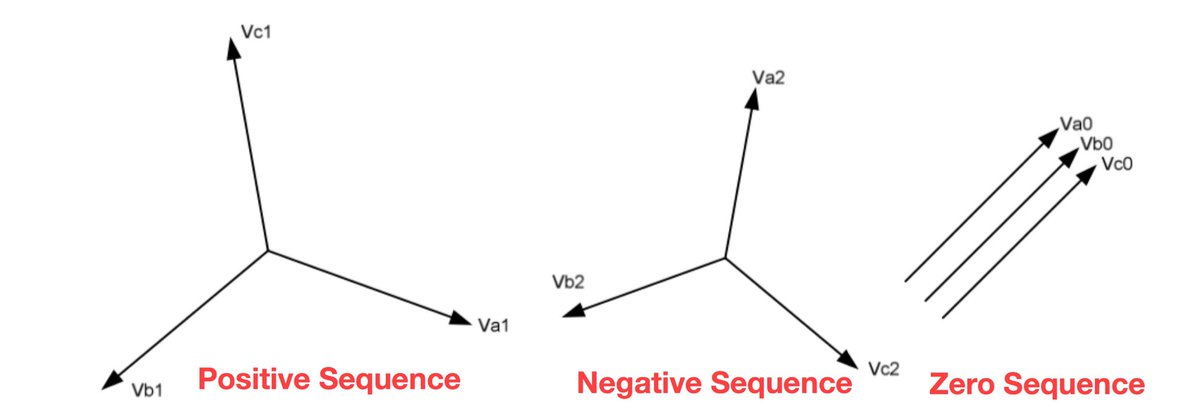

المركبات التتابعية الموجبة (يرمز لها بالرقم 1) تتكون من ثلاث متجهات phasors لها نفس القيمة وبينهم 120 درجة كما هو موضح بالشكل السابق وكذلك المركبات التتابعية السالبة (يرمز لها بالرقم 2) الا ان لها عكس اتجاه المركبات الموجبة
بينما المركبات التتابعية الصفرية والتي يرمز لها بالرقم 0 لها نفس القيمة والاتجاه

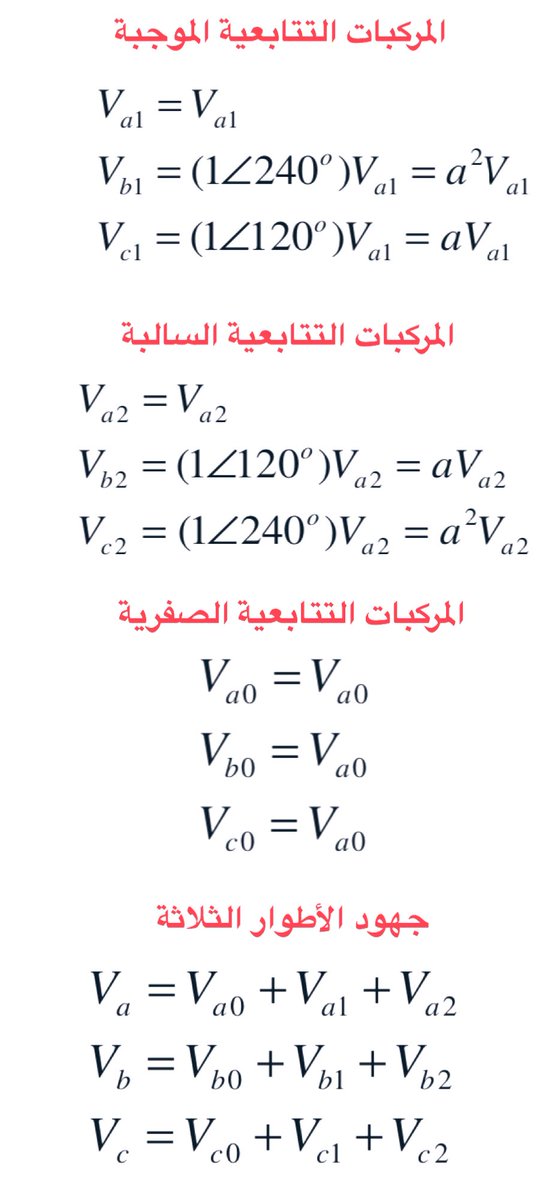

يتم تحليل المركبات المتماثلة باستخدام ما يسمى a-operator كما هو موضح بالمعادلات أدناه عند أخذ الجهود كمثال وبنفس الطريقة عند إيجاد معادلات التيار
يتم تحليل المركبات المتماثلة باستخدام ما يسمى a-operator كما هو موضح بالمعادلات أدناه عند أخذ الجهود كمثال وبنفس الطريقة عند إيجاد معادلات التيار
