كثير ما نشوف رمز IP على الاجهزة الكهربائية بس وش معناه ؟ وكيف نفهم درجاته المختلفة ؟ ⬇️
#eeng_wl
#eeng_wl
1️⃣
IP هو اختصار لـ Ingress Protection وتعني الحماية من المواد الدخيلة ، تم تعريفها من قبل الهيئة الدولية الكهروتقنية IEC في المعيار رقم 60529
IP هو اختصار لـ Ingress Protection وتعني الحماية من المواد الدخيلة ، تم تعريفها من قبل الهيئة الدولية الكهروتقنية IEC في المعيار رقم 60529
2️⃣
IP يصنف الحماية الموجودة في الاجهزة الكهربائية الى درجات مختلفة ، بمعنى اخر ؛ الى اي درجة يكون هذا الجهاز محمي من الاجسام المختلفة كادخال اليد ، التلامس مع الاجسام الاخرى ، الغبار ، الماء .. الخ
IP يصنف الحماية الموجودة في الاجهزة الكهربائية الى درجات مختلفة ، بمعنى اخر ؛ الى اي درجة يكون هذا الجهاز محمي من الاجسام المختلفة كادخال اليد ، التلامس مع الاجسام الاخرى ، الغبار ، الماء .. الخ
3️⃣
يدرس IP الحماية ضد نوعين من المواد الصلبة و السائلة ، ويعطي تصنيف لدرجة الحماية الموجودة في الجهاز . حيث تدل هذه الدرجة على مدى حماية الجهاز بطريقة مُختبرة و محددة بدلًا من العبارات التسويقية "مضاد للماء" ، "مضاد للغرق" ، "مضاد للغبار" .
يدرس IP الحماية ضد نوعين من المواد الصلبة و السائلة ، ويعطي تصنيف لدرجة الحماية الموجودة في الجهاز . حيث تدل هذه الدرجة على مدى حماية الجهاز بطريقة مُختبرة و محددة بدلًا من العبارات التسويقية "مضاد للماء" ، "مضاد للغرق" ، "مضاد للغبار" .
4️⃣
الجهاز الكهربائي هنا قد يكون هاتف جوال ، آلة حاسبة ، ساعة ، لوحة القواطع الكهربائية ، فيش كهربائي ، مصباح .. الخ
الجهاز الكهربائي هنا قد يكون هاتف جوال ، آلة حاسبة ، ساعة ، لوحة القواطع الكهربائية ، فيش كهربائي ، مصباح .. الخ
5️⃣

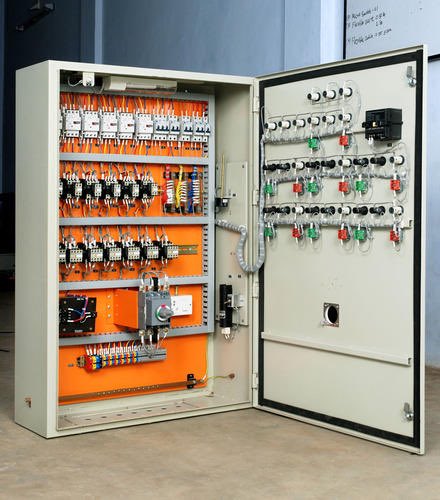

حيث يُحمى هذا الجهاز بما يسمى
Enclosure وهو الطبقة الخارجية التي تحمي مكونات الجهاز الداخلية. يتم دراسة واختبار الجهاز بهذه الطبقة وبناء عليه يعطى تصنيف IP المناسب .
حيث يُحمى هذا الجهاز بما يسمى
Enclosure وهو الطبقة الخارجية التي تحمي مكونات الجهاز الداخلية. يتم دراسة واختبار الجهاز بهذه الطبقة وبناء عليه يعطى تصنيف IP المناسب .
6️⃣

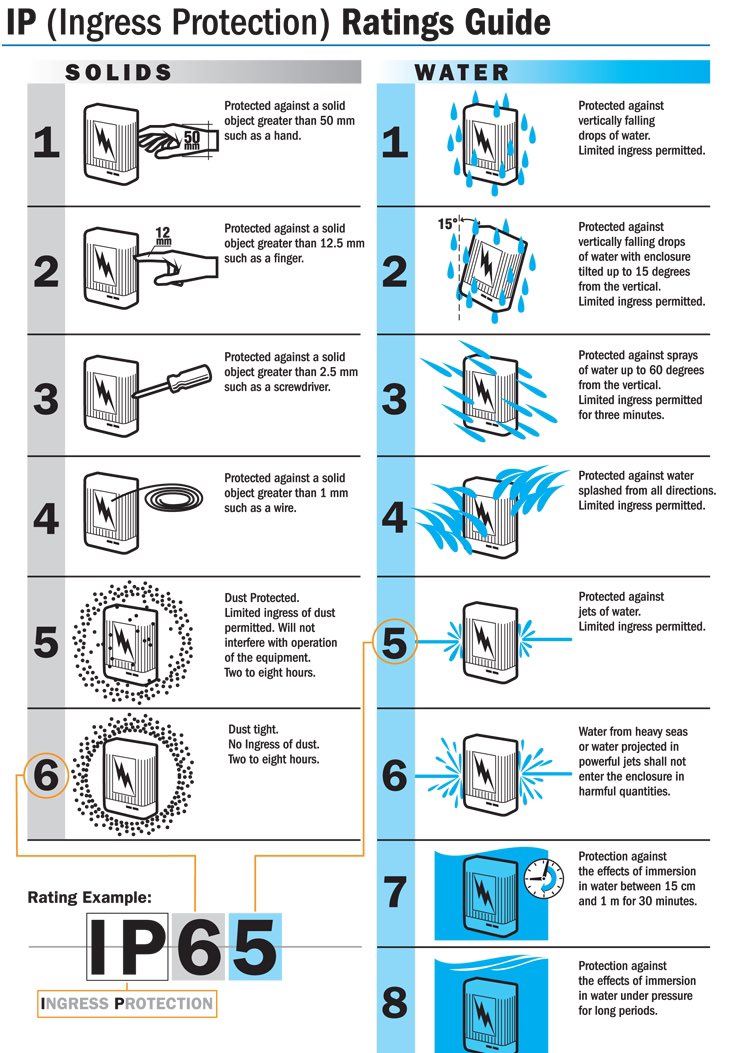

تصنيف IP عبارة عن رقمين اساسيين الرقم الاول من اليسار يحدد درجة الحماية من المواد الصلبة ، و الثاني من المواد السائلة. مثال في الصورة :
تصنيف IP عبارة عن رقمين اساسيين الرقم الاول من اليسار يحدد درجة الحماية من المواد الصلبة ، و الثاني من المواد السائلة. مثال في الصورة :
7️⃣
درجات الحماية من المواد الصلبة تبدأ من 0 وحتى 6 ، اما الحماية من المواد السائلة فتبدأ من 0 حتى 8 ، و تفصيلها كالآتي :
أولًا : المواد الصلبة :
درجات الحماية من المواد الصلبة تبدأ من 0 وحتى 6 ، اما الحماية من المواد السائلة فتبدأ من 0 حتى 8 ، و تفصيلها كالآتي :
أولًا : المواد الصلبة :
8️⃣

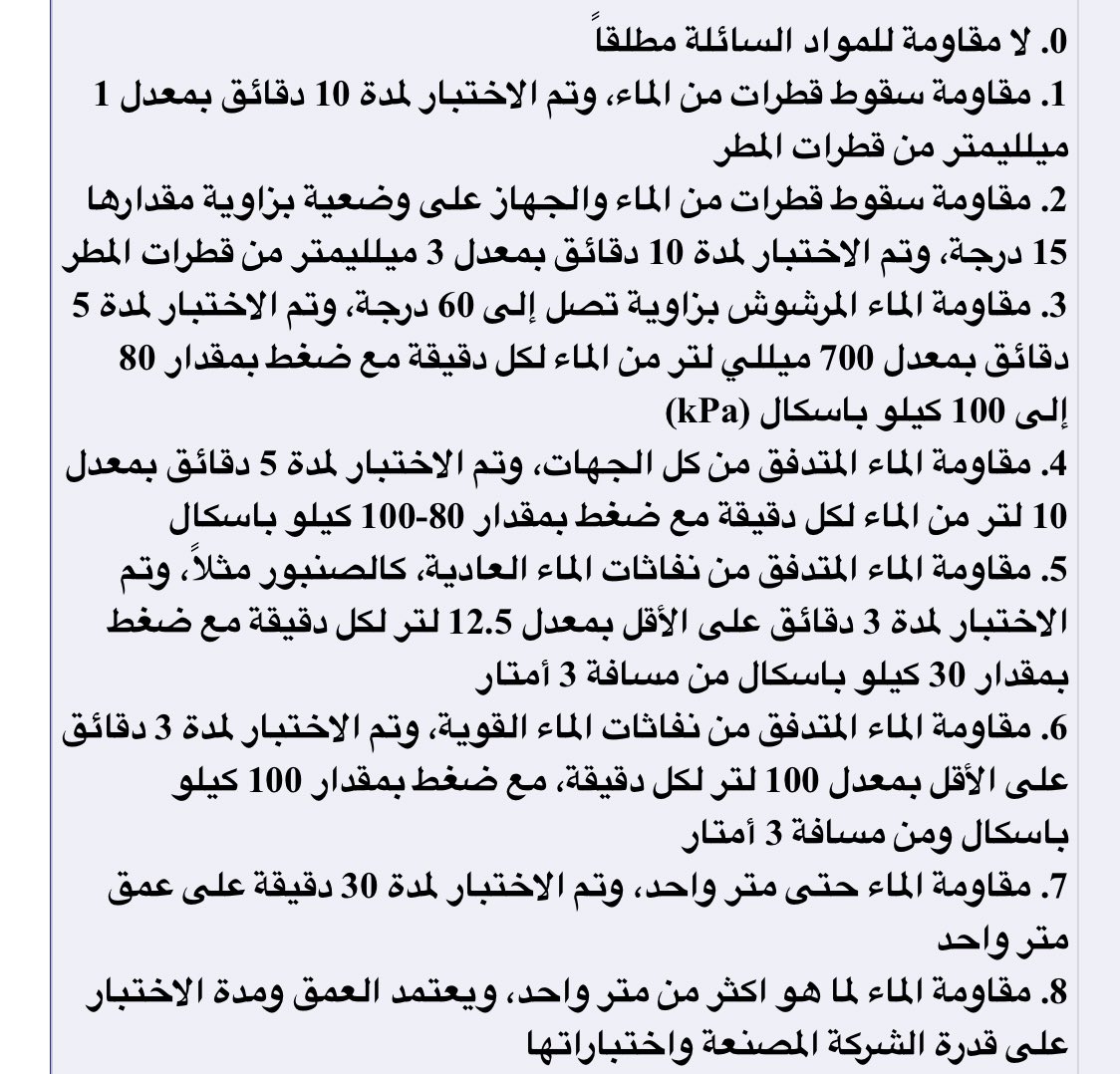

ثانيًا : المواد السائلة :
ثانيًا : المواد السائلة :
9️⃣
الجدول كامل بالانجليزي:
الجدول كامل بالانجليزي:
🔟

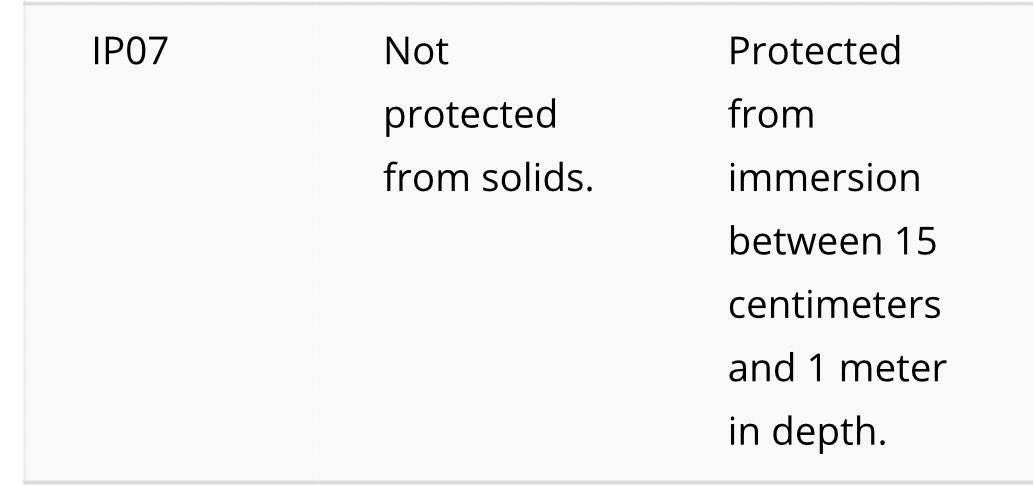

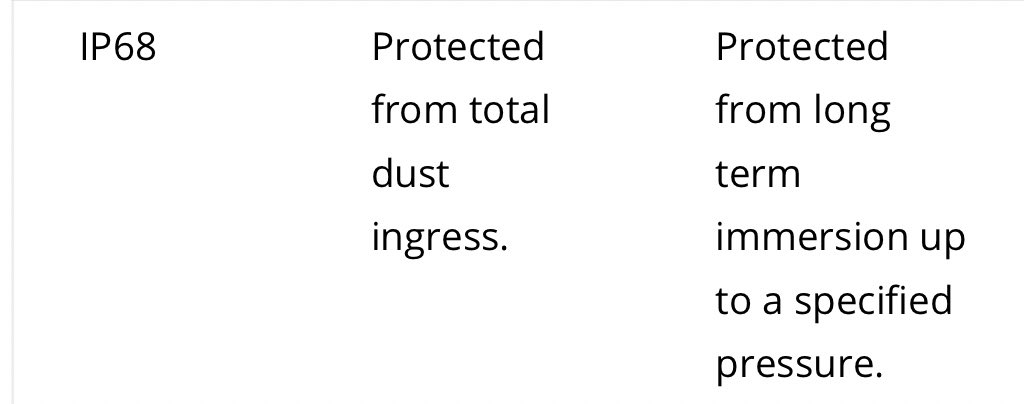

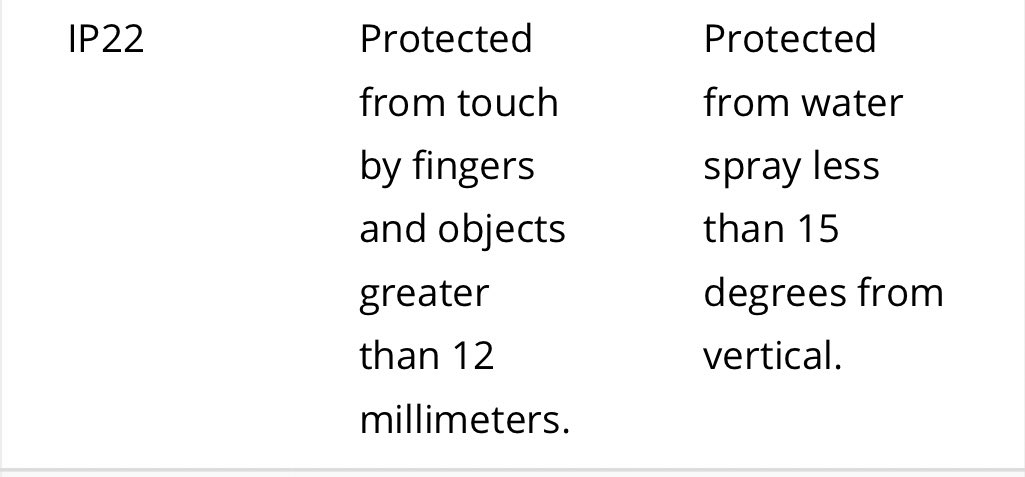

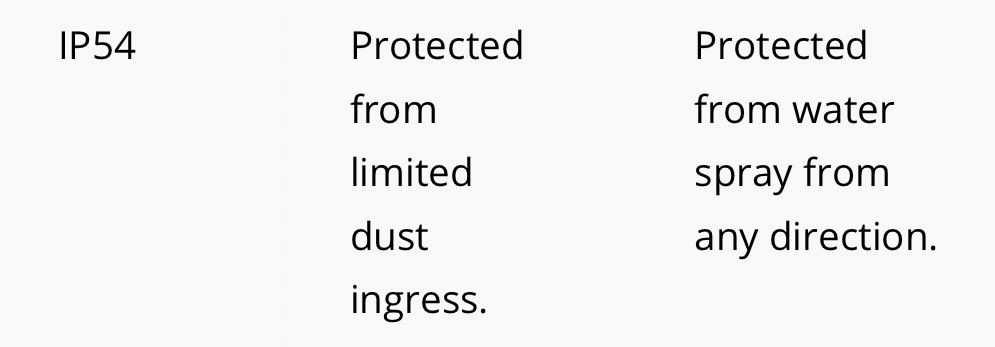

امثلة اضافية :
امثلة اضافية :
