لاتكاد تخلو أي ورقة علمية من إضافة الجداول أو الرسوم البيانية وذلك لإستعراض نتائج الدراسة، ولكن متى تُستخدم الجداول ومتى تُفضّل الرسوم البيانية؟
في هذه السلسلة، سألخص بعض النقاط العامة التي لابد من أخذها بعين الاعتبار أثناء استخدام الجداول والرسوم البيانية.
#البحث_العلمي
في هذه السلسلة، سألخص بعض النقاط العامة التي لابد من أخذها بعين الاعتبار أثناء استخدام الجداول والرسوم البيانية.
#البحث_العلمي
بداية، لابد من تحديد ومعرفة شيئين مهمين:
📌النتائج الرئيسية لدراستك.
📌نوع البيانات المستخدمة.
مثلاً: البيانات المتعلقة بفترات زمنية، يفضل تمثيلها باستخدام الرسوم البيانية. أما لو كانت القيم مهمة بمعنى القيم الفعليةمهم ذكرها أو يوجد العديد من القيم لديك فيفضل استخدام الجداول.
📌النتائج الرئيسية لدراستك.
📌نوع البيانات المستخدمة.
مثلاً: البيانات المتعلقة بفترات زمنية، يفضل تمثيلها باستخدام الرسوم البيانية. أما لو كانت القيم مهمة بمعنى القيم الفعليةمهم ذكرها أو يوجد العديد من القيم لديك فيفضل استخدام الجداول.
نبدأ بالجداول، ماهي النقاط التي لابد من أخذها بعين الاعتبار؟
📌الجداول فعالة في عرض البيانات الدقيقة والمخرجات المتعددة،تمثل غالباً الأعمدة "العينة"وتمثل الصفوف "قيم المتغيرات"
مثال:
لو لديك عينتين وتريد أن تقارن بين خصائصهما فالعينتين ستمثل الأعمدة، وخصائصهما ستمثل الصفوف.
📌الجداول فعالة في عرض البيانات الدقيقة والمخرجات المتعددة،تمثل غالباً الأعمدة "العينة"وتمثل الصفوف "قيم المتغيرات"
مثال:
لو لديك عينتين وتريد أن تقارن بين خصائصهما فالعينتين ستمثل الأعمدة، وخصائصهما ستمثل الصفوف.

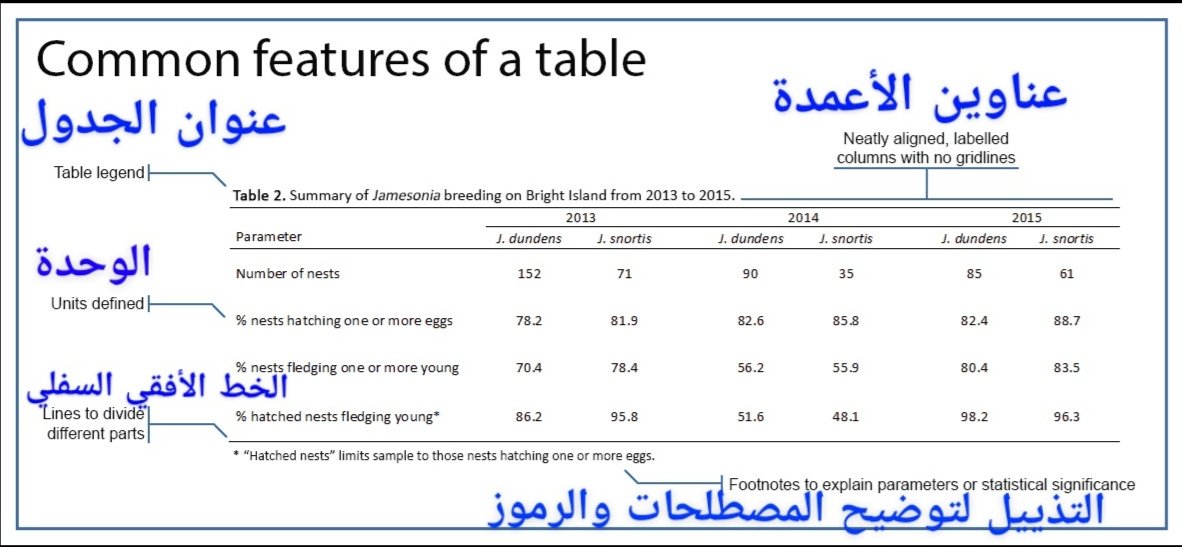

محتوى الجدول:
📌كل عمود يحتاج إلى عنوان يصف مايحتويه العمود.
📌كل خلية لابد أن يكون لها قيمة واحدة.
📌لا تترك أي خلية فارغة، فإذا كانت القيمة مساوية للصفر فتكتب صفر.
📌 إذا كانت الوحدات تختلف في كل عمود فلابد من ذكر الوحدات في عناوين الصفوف.
📌كل عمود يحتاج إلى عنوان يصف مايحتويه العمود.
📌كل خلية لابد أن يكون لها قيمة واحدة.
📌لا تترك أي خلية فارغة، فإذا كانت القيمة مساوية للصفر فتكتب صفر.
📌 إذا كانت الوحدات تختلف في كل عمود فلابد من ذكر الوحدات في عناوين الصفوف.
📌إذا لايوجد بيانات فيكتب ND وهي اختصار ل No Data أو يكتب NA وهي اختصار ل Not Applicable مع ضرورة تعريف الاختصارات أسفل الجدول.
📌توحيد عدد الخانات العشرية في جميع الخلايا فلو استخدمنا منزلتين بعد الفاصلة العشرية فيتم توحيد هذا النمط على جميع قيم الجدول.
📌توحيد عدد الخانات العشرية في جميع الخلايا فلو استخدمنا منزلتين بعد الفاصلة العشرية فيتم توحيد هذا النمط على جميع قيم الجدول.
تنسيقات الجدول:
📌كل جدول لابد أن يكون له عنوان ويفضل أن يكتب في أعلى الجدول.
📌لابد أن يشار إلى الجدول في النص مثال (جدول ١)
📌 لابد أن ترقم الجداول بالأرقام العربية.
📌لابد من ذكر بعض المعلومات بعنوان الجدول مثل حجم العينة، نوع التحليل الإحصائي، قيمة p value وهكذا.
📌كل جدول لابد أن يكون له عنوان ويفضل أن يكتب في أعلى الجدول.
📌لابد أن يشار إلى الجدول في النص مثال (جدول ١)
📌 لابد أن ترقم الجداول بالأرقام العربية.
📌لابد من ذكر بعض المعلومات بعنوان الجدول مثل حجم العينة، نوع التحليل الإحصائي، قيمة p value وهكذا.
📌أن يحتوي الجدول على ثلاث خطوط أفقية (الخطين أعلى و أسفل عناوين الأعمدة والخط الأفقي السفلي للجدول).
📌لايفضل إضافة حدود عمودية جانبية
📌استخدام الرموز والاختصارات لتقليل عرض عمود الجدول.
📌لو أردت التركيز على بعض النتائج مثلاً أفضل قيمة فيفضل استخدام خاصية الخط العريض.
📌لايفضل إضافة حدود عمودية جانبية
📌استخدام الرموز والاختصارات لتقليل عرض عمود الجدول.
📌لو أردت التركيز على بعض النتائج مثلاً أفضل قيمة فيفضل استخدام خاصية الخط العريض.
ننتقل الآن للرسوم البيانية:
📌فعالة أكثر لعرض المقارنات بين القيم أو معرفة التزايد والتناقص على مدى فترة زمنية.
📌لتحديد العلاقات والأنماط بين المتغيرات.
📌المحور الصادي يمثل عادة المقياس مثل المعدل أو عدد الحالات.
📌المحور السيني يمثل عادة المتغير المستقل مثل الوقت.
📌فعالة أكثر لعرض المقارنات بين القيم أو معرفة التزايد والتناقص على مدى فترة زمنية.
📌لتحديد العلاقات والأنماط بين المتغيرات.
📌المحور الصادي يمثل عادة المقياس مثل المعدل أو عدد الحالات.
📌المحور السيني يمثل عادة المتغير المستقل مثل الوقت.
تنسيقات الرسوم البيانية:
📌كل شكل لابد أن يكن له عنوان ويفضل أن يكتب في أسفل الشكل.
📌لابد أن يشار إلى الشكل في النص مثال (شكل ١). 📌توحيد شكل ترقيم الأشكال بكامل المستند مثال: إما Figure 1 أو Fig. 1
📌لابد من تسمية كل محور مع تحديد الوحدة المستخدمة.
📌كل شكل لابد أن يكن له عنوان ويفضل أن يكتب في أسفل الشكل.
📌لابد أن يشار إلى الشكل في النص مثال (شكل ١). 📌توحيد شكل ترقيم الأشكال بكامل المستند مثال: إما Figure 1 أو Fig. 1
📌لابد من تسمية كل محور مع تحديد الوحدة المستخدمة.
📌حاول أن تبدأ المحور الصادي ب "صفر" حتى لاتتأثر النتيجة ويكن هناك اختلاف بالنتيجة.
📌استخدام الألوان للتميز بين الخطوط أو المنحنيات المختلفة في الرسوم البيانية.
📌لابد من تسمية كل خط أو منحنى.
📌استخدام الألوان للتميز بين الخطوط أو المنحنيات المختلفة في الرسوم البيانية.
📌لابد من تسمية كل خط أو منحنى.

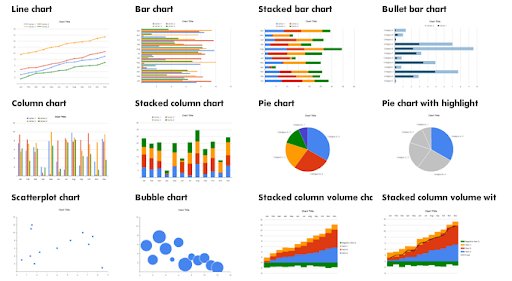

أنواع الرسوم البيانية واستخداماتها:
📌Bar graph
المتغيرات منفصلة وعلى هيئة فئات.
📌Line graph
المتغيرات مستمرة ويستخدم كذلك للتنبؤ بقيم لم يتم قياسها.
📌Pie graph
تحديد الجزء من الكل.
📌Histogram
تكرارات البيانات المستمرة على شكل مجموعات.
📌Bar graph
المتغيرات منفصلة وعلى هيئة فئات.
📌Line graph
المتغيرات مستمرة ويستخدم كذلك للتنبؤ بقيم لم يتم قياسها.
📌Pie graph
تحديد الجزء من الكل.
📌Histogram
تكرارات البيانات المستمرة على شكل مجموعات.

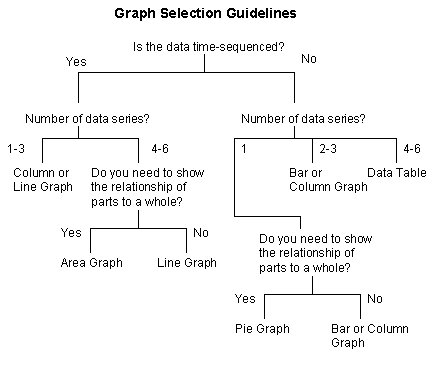

📌مثال توضيحي لاستخدامات الرسوم البيانية حسب نوع البيانات:
المصدر:
Think out of slide website
المصدر:
Think out of slide website
ملاحظات مشتركة:
📌العنوان لابد أن يحتوي على معلومات كافيةدون الحاجةللرجوع إلى النص.
📌اعتبار كل جدول أو شكل قائم بذاته ويُفهم بدون الحاجةلقراءة النص.
📌العنوان لابدأن يكن مختصر وشامل.
📌الاختصارات لابد أن تُعرّف تحت الجدول أو الشكل ومرتبة أبجدياً حتى لوالاختصار معرّف بالنص.
📌العنوان لابد أن يحتوي على معلومات كافيةدون الحاجةللرجوع إلى النص.
📌اعتبار كل جدول أو شكل قائم بذاته ويُفهم بدون الحاجةلقراءة النص.
📌العنوان لابدأن يكن مختصر وشامل.
📌الاختصارات لابد أن تُعرّف تحت الجدول أو الشكل ومرتبة أبجدياً حتى لوالاختصار معرّف بالنص.
📌إن كان الجدول أو الشكل من مرجع آخر فيتم الاستشهاد بالمرجع مع ضرورة الالتزام بنفس أسلوب كتابة المراجع المتبعة بالنص.
📌لو كان الجدول أو الشكل مقتبس من مرجع معين وتم التعديل عليه فيتم كتابة adapted from ويتم الاستشهاد بالمرجع كذلك.
📌لو كان الجدول أو الشكل مقتبس من مرجع معين وتم التعديل عليه فيتم كتابة adapted from ويتم الاستشهاد بالمرجع كذلك.
📌لابد أن يكون ظهور الجداول والأشكال بالنص بشكل مرتب ويفضل يكون في نهاية الجملة بحيث يركز القارئ على النص أولاً ثم يستعرض الجدول أو الشكل.
📌ركز في عرض النتائج المهمة، لاتعرض بيانات كثيرة ولاقليلة كذلك وان دعت الحاجة لذلك فيمكن إضافتها كملاحق ويتم الإشارة لها بالنص.
📌ركز في عرض النتائج المهمة، لاتعرض بيانات كثيرة ولاقليلة كذلك وان دعت الحاجة لذلك فيمكن إضافتها كملاحق ويتم الإشارة لها بالنص.
ختاماً:
📌لكل مجلة أو جهة نشر تعليمات محددة خاصة بالمحتوى والتنسيقات فلابد من الالتزام بها.
📌تفنّن في تمثيل بياناتك وعرضها، فهي اللغة التي تُترجم ماقمت به. 👌
📌لكل مجلة أو جهة نشر تعليمات محددة خاصة بالمحتوى والتنسيقات فلابد من الالتزام بها.
📌تفنّن في تمثيل بياناتك وعرضها، فهي اللغة التي تُترجم ماقمت به. 👌
