تلعب مفاتيح التحويل (transfer switch) دورًا أساسيًا في الحفاظ على عمل الأحمال الكهربائية الحرجة أثناء انقطاع التيار الكهربائي. في محاولة لمساعدة المهندسين وغيرهم على تحديد مفتاح التحويل الأنسب لبيئتهم المحددة ، يقدم هذا المستند التعريفي التمهيدي القراء لما تقوم به
يتبع
يتبع
مفاتيح التحويل ويصف التطبيقات الأكثر شيوعًا وأنواع الانتقال وآليات التحويل وأوضاع التشغيل.
تتصل أنظمة التوليد الاحتياطية في الجهد المنخفض والمتوسط بنظام تغذية الشركة السعودية للكهرباء بعدة طرق. عادةً ما يكون مفتاح التحويل التلقائي (automatic transfer switch ATS) من يقوم
يتبع
تتصل أنظمة التوليد الاحتياطية في الجهد المنخفض والمتوسط بنظام تغذية الشركة السعودية للكهرباء بعدة طرق. عادةً ما يكون مفتاح التحويل التلقائي (automatic transfer switch ATS) من يقوم
يتبع
بتحويل مصدر الطاقة من مصدر لآخر. يمكن للمهندس اختيار مفاتيح تحويل ثلاثية أو رباعية الأقطاب.
يقوم مفتاح التحويل التلقائي (ATS) بالتالي:
مراقبة المصدر الرئيسي لنظام الطاقة (عادة مايكون من محطة توزيع تابعة للشركة السعودية للكهرباء)، ومراقبة مصدر الطوارئ (مصدر التغذية
يتبع
يقوم مفتاح التحويل التلقائي (ATS) بالتالي:
مراقبة المصدر الرئيسي لنظام الطاقة (عادة مايكون من محطة توزيع تابعة للشركة السعودية للكهرباء)، ومراقبة مصدر الطوارئ (مصدر التغذية
يتبع
الإحتياطي من محطة توزيع أخرى تابعة للشركة السعودية للكهرباء أو المولد الإحتياطي داخل موقع العميل أو كليهما)، ونقل أو إعادة تحويل الطاقة إلى مصدر جيد مباشر في وقت محدد. يمكن أن يكون النقل أو إعادة النقل عملية يدوية ، بمساعدة أو بدون مساعدة آلية. هناك أنواع مختلفة من ATS
يتبع
يتبع

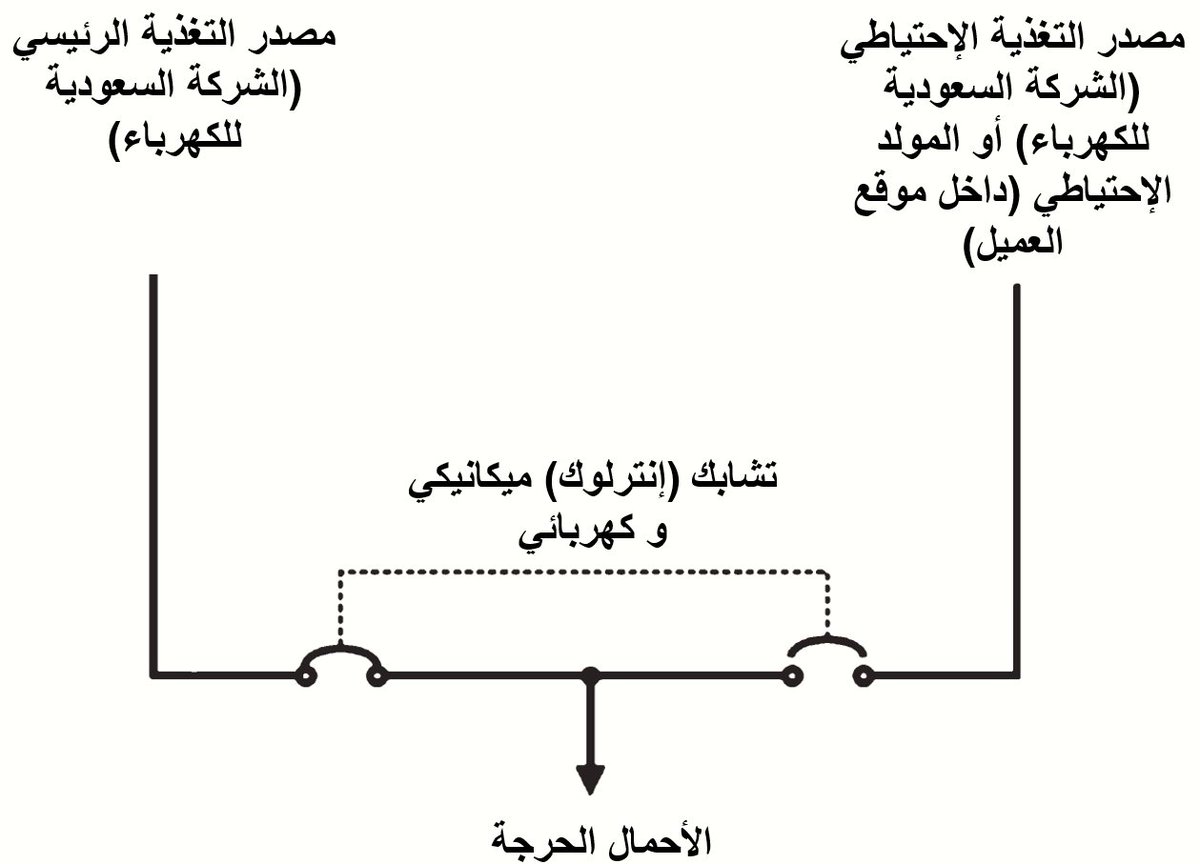

بعضها كمفاتيح التلامس (contactor) أي تقوم بتحويل مصدر التغذية من مصدر لآخر دون حماية والبعض تكون كالقواطع (circuit breaker) بالإضافة للتحويل تقوم بالحماية. بالإضافة إلى ذلك ، يتوفر العديد من الأنظمة الآلية البسيطة إلى المعقدة ؛ ومع ذلك ، تعمل هذه المخططات بنفس الطريقة
يتبع
يتبع
الموضحة بالصورة.
يتضمن تسلسل النقل النموذجي هذه الخطوات:
1. فشل مصدر الطاقة العادي.
2. عندما تكون الطاقة من المولد أو تغذية المرافق الاحتياطية مستقرة وضمن التفاوتات المسموح بها في الجهد والتردد ، فإن مفتاح التحويل ينقل الحمل الكهربائي إلى مصدر طاقة الطوارئ. بناءً على
يتبع
يتضمن تسلسل النقل النموذجي هذه الخطوات:
1. فشل مصدر الطاقة العادي.
2. عندما تكون الطاقة من المولد أو تغذية المرافق الاحتياطية مستقرة وضمن التفاوتات المسموح بها في الجهد والتردد ، فإن مفتاح التحويل ينقل الحمل الكهربائي إلى مصدر طاقة الطوارئ. بناءً على
يتبع
احتياجات المنشأة وتفضيلاتها ، يتم إجراء هذا النقل تلقائيًا أو يتم تنفيذه يدويًا.
3. عند استعادة طاقة المرافق ، يقوم مفتاح التحويل بإعادة الحمل من مصدر طاقة الطوارئ إلى المصدر العادي مرة أخرى، يمكن أن يحدث هذا تلقائيًا أو يدويًا، اعتمادًا على نوع المفتاح المستخدم ووضع التشغيل.
3. عند استعادة طاقة المرافق ، يقوم مفتاح التحويل بإعادة الحمل من مصدر طاقة الطوارئ إلى المصدر العادي مرة أخرى، يمكن أن يحدث هذا تلقائيًا أو يدويًا، اعتمادًا على نوع المفتاح المستخدم ووضع التشغيل.
