المحول الكهربائي ( Transformer ) :

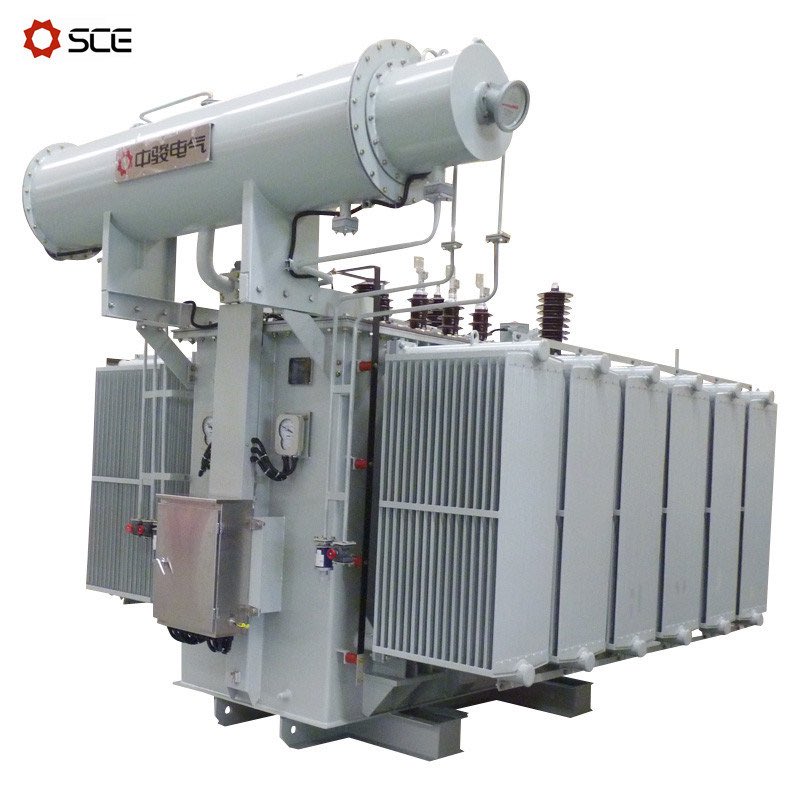

المحول الكهربائي هو عبارة عن جهاز كهربي استاتيكي (غير متحرك) والسبب في تسميته أستاتيكي انه لا يحتوى بداخله على أي أجزاء متحركة و يستخدم المحول لتحويل الجهد المتردد من قيمة معينة الي قيمة اخرى(أعلى أو أقل) مع ثبات القدرة.
المحول الكهربائي هو عبارة عن جهاز كهربي استاتيكي (غير متحرك) والسبب في تسميته أستاتيكي انه لا يحتوى بداخله على أي أجزاء متحركة و يستخدم المحول لتحويل الجهد المتردد من قيمة معينة الي قيمة اخرى(أعلى أو أقل) مع ثبات القدرة.

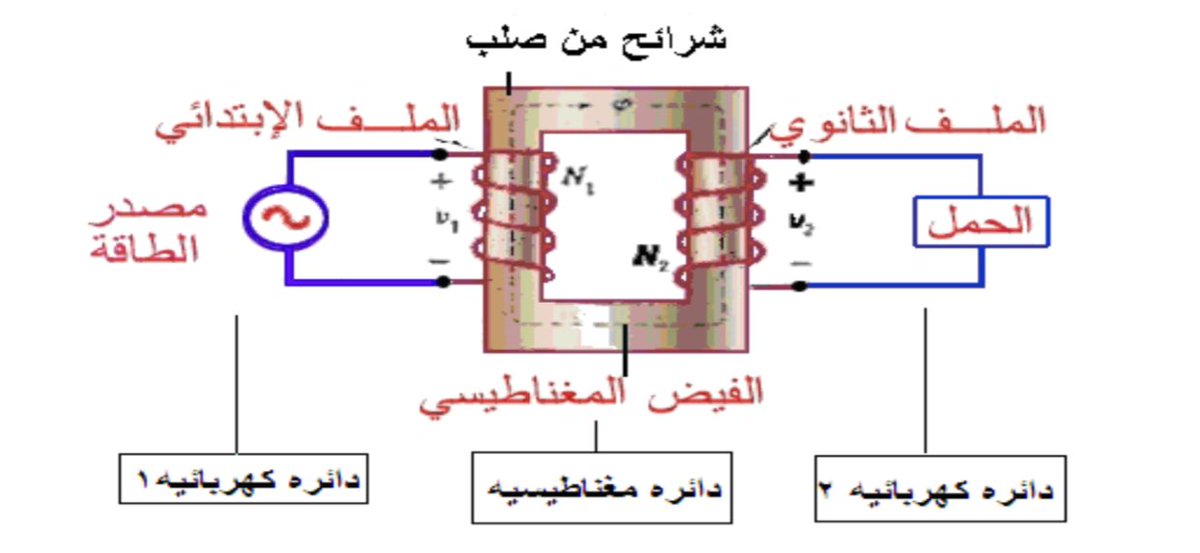

ويتكون المحول بصورة عامة من دائرتين وهما الدائرة الكهربائية والدائرة المغناطيسية حيث الدائرة الكهربية تتكون من ملفين وهما الملف الابتدائي الذي يوصل بالمصدر والملف الثانوي الذي يوصل بالأحمال اما الدائرة المغناطيسية تتكون من شرائح معدنية يتم تصنيعها من الحديد السليكوني عالي الجودة
نظرية عمـل المحـول :
يقوم مبدأ عمل المحول الكهربائي على قانون فرداي للحث الكهرومغناطيسي الذي ينص على ان قيمة الجهد الكهربائي تتناسب طرديا مع معدل التغير المغناطيسي وفقاً لقاعدة اليد اليمنى .
يقوم مبدأ عمل المحول الكهربائي على قانون فرداي للحث الكهرومغناطيسي الذي ينص على ان قيمة الجهد الكهربائي تتناسب طرديا مع معدل التغير المغناطيسي وفقاً لقاعدة اليد اليمنى .
و من هذا نجد ان الطاقة الكهربية تمر في الدوائر الكهربية بفعل تشابك الخطوط المغناطيسية بهذه الدوائر إذا سلط جهد متردد على ملف ابتدائي فإنه يمر به تيار يؤدي إلى مجال مغناطيسي متردد تتجمع كل خطوطه داخل القلب الحديدي وتخترق الملفات الثانوية فتتولد فيها قوة دافعة كهربية .
و عند تحميل الملف الثانوي يمر به تيار متردد مع العلم بأن القدرة الداخلة تساوى القدرة
الخارجة + المفاقيد .
الخارجة + المفاقيد .
الدائرة المكافئة للمحول :

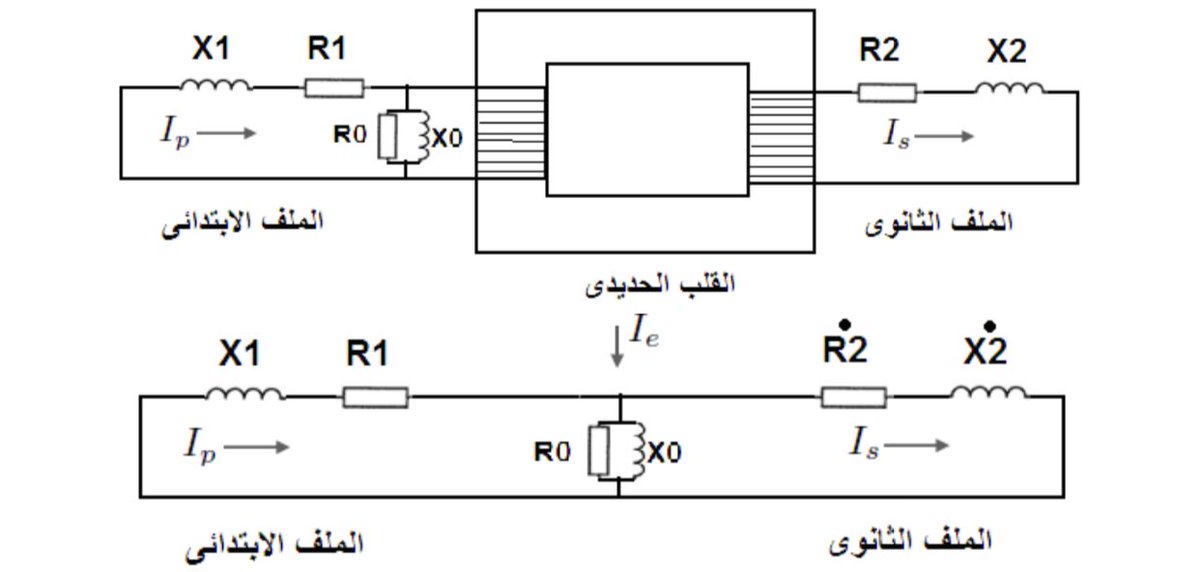

الشكل التالي يوضح الدائرة المكافئة التي تمثل المحول حيث تتكون من جزأين رئيسيين جزء يمثل الملف الابتدائي ويتكون من ممانعة ومقاومة( R1-X1-R0-XO) والجزء الآخر يمثل الملف الثانوي وتكون مكوناته هي ( R2-X2)
الشكل التالي يوضح الدائرة المكافئة التي تمثل المحول حيث تتكون من جزأين رئيسيين جزء يمثل الملف الابتدائي ويتكون من ممانعة ومقاومة( R1-X1-R0-XO) والجزء الآخر يمثل الملف الثانوي وتكون مكوناته هي ( R2-X2)
أما مجموعة التوازي R0وX0 يمثلان المقاومة و المحاثة المتكونتان في القلب الحديدي و التيار المار بهما هو تيار اللا حمل و يرمز له I0 وعادة يكون صغير جدا مقارنة بتيار الحمل الكامل فهو لا يتجاوز النصف أمبير في المحولات الصغيرة ولا يتجاوز 10 أمبير في محولات نقل الطاقة .
عندما نسأل انفسنا لماذا تقاس سعة المحولات بالكيلو فولت امبير KVA ولا تقاس بالكيلو واط KW ؟ والسبب في ذلك ان المحول يعتمد على الجهد والتيار فقط ولا يعتمد على معامل القدرة ، فالتيار هو المسبب للخسائر النحاسية ، والجهد هو المؤثر للخسائر الحديدية .
ومجموع الخسارتين أعلاه تمثل خسائر المحول على شكل حرارة وهي المحدد لطاقة تغذية المحول ونلاحظ ان معامل القدرة ليس لها أي تأثير حيث تقاس اغلب مصادر التغذية بالقدرة الظاهرية KVA مثل مولدات الطاقة والمحولات نظراً لعدم معرفة نوعية الأحمال التي تتغذى منها .
هل يمكن تشغيل المحول على جهد مستمر DC ؟

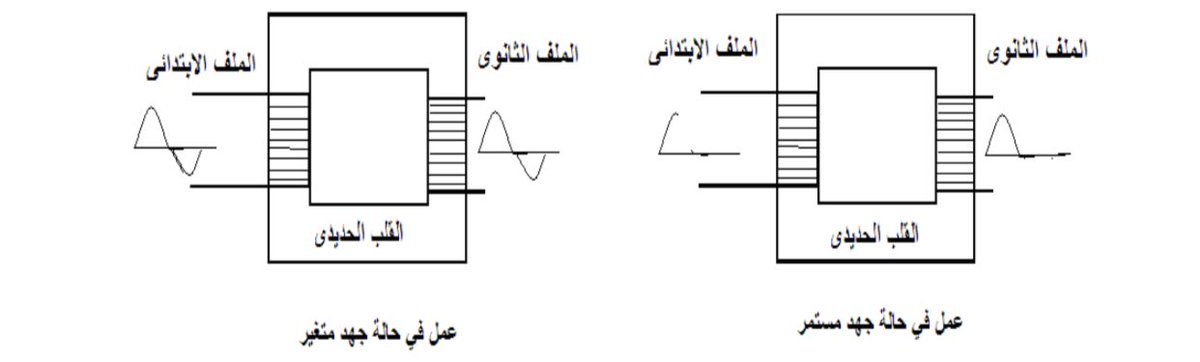

عند تغذية الملف الابتدائي للمحول بجهد مستمر فسنجد ان قيمة الجهد على الملف الثانوي تساوى صفر وهذا لا يصلح لذلك يتم استخدام الجهد المتغير حيث يتميز الجهد المتغير بالزيادة والنقصان في شكل الموجة .
عند تغذية الملف الابتدائي للمحول بجهد مستمر فسنجد ان قيمة الجهد على الملف الثانوي تساوى صفر وهذا لا يصلح لذلك يتم استخدام الجهد المتغير حيث يتميز الجهد المتغير بالزيادة والنقصان في شكل الموجة .

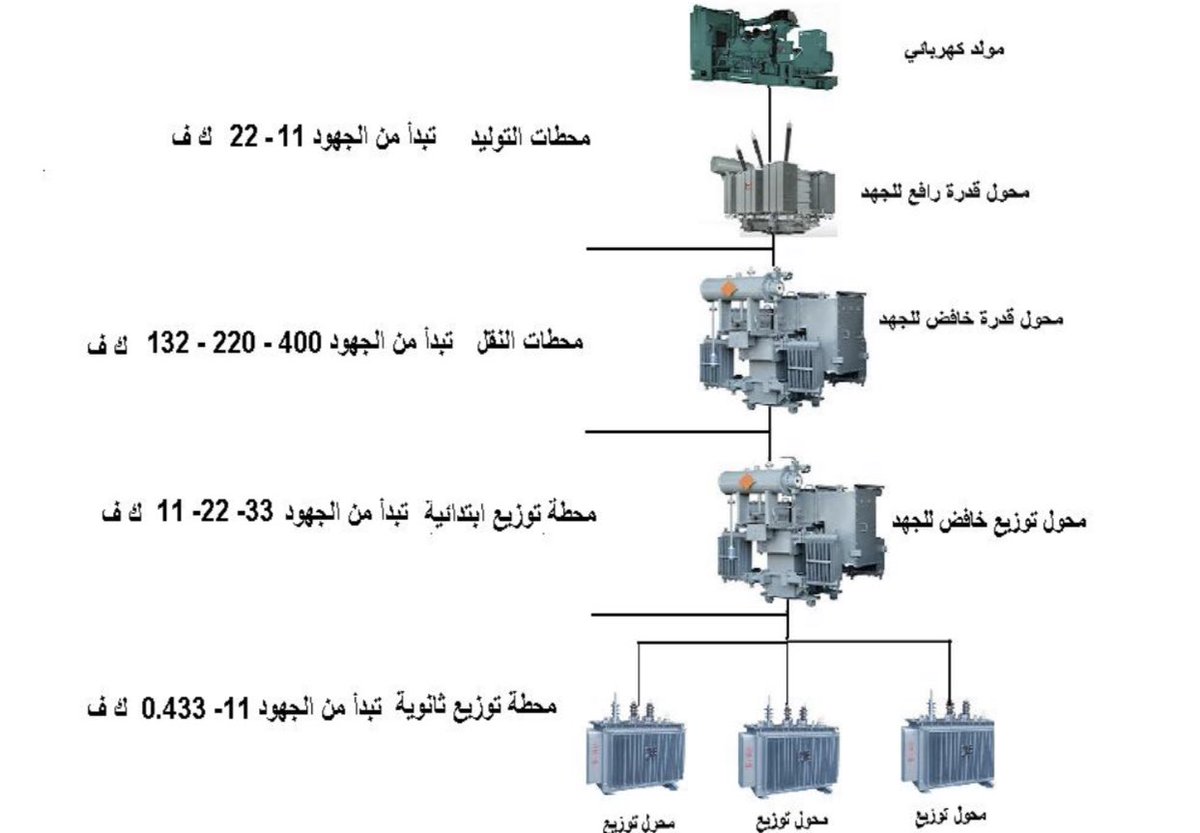

الشكل التالي يوضح ترتيب المحولات في المنظومة الكهربائية.
