- ماهو #المحول_الكهربائي؟
المحول الكهربائي ( Transformer ) هو
جهاز القـدرة الكهربائيَّة يقوم برفع أو خفض
الـجُهد الكهربائي المتردد ( Ac Voltage )
عن طريق الحث المتبادل للتكـوين الداخلي
للملَف الإبتدائي ( primary ) والملف
الثانوي ( secondary ).
1️⃣ يتبع..
#هندسة_كهربائية
المحول الكهربائي ( Transformer ) هو
جهاز القـدرة الكهربائيَّة يقوم برفع أو خفض
الـجُهد الكهربائي المتردد ( Ac Voltage )
عن طريق الحث المتبادل للتكـوين الداخلي
للملَف الإبتدائي ( primary ) والملف
الثانوي ( secondary ).
1️⃣ يتبع..
#هندسة_كهربائية

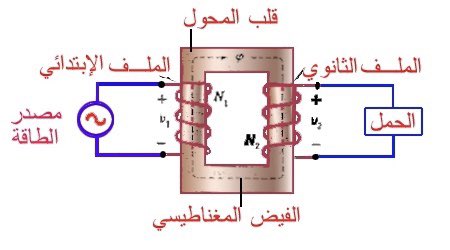

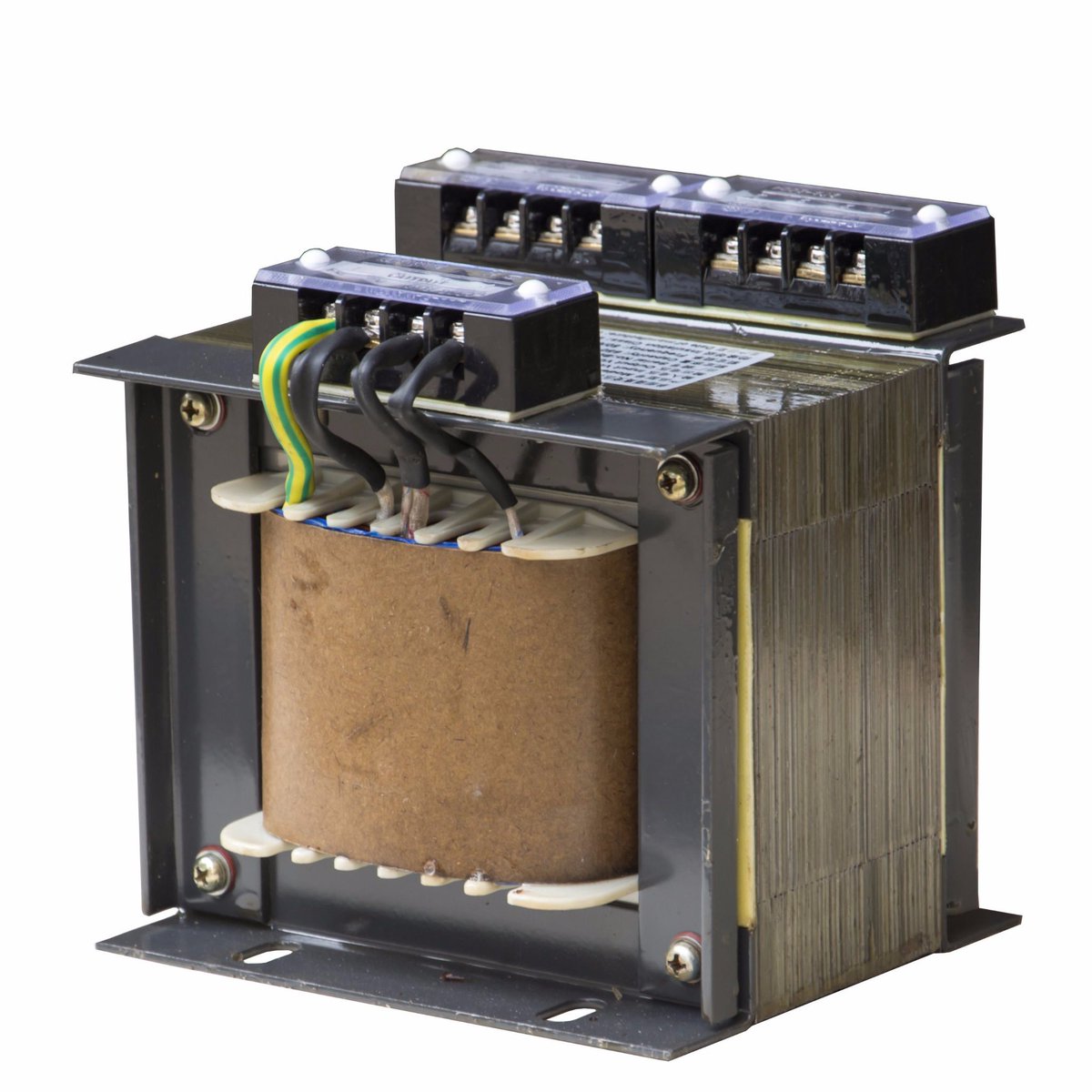

- ممَّ يتكون ؟
يتكوّن المحول من ٣ عناصر رئيسية وهي:
القلب الحَديدي (iron core) وهو الوسط
الناقل للجهد، و سلك نحاسي يسمَّى الملف
الإبتـدائي (primary) ويوصل بمصدر
الطاقة، وأخيرا سلك نحاسي يسمى بالملَف
الثانوي (secondry) ويكون جهة الحمل
المرادة للحمل.
2️⃣ يتبع..
#هندسة_كهربائية
يتكوّن المحول من ٣ عناصر رئيسية وهي:
القلب الحَديدي (iron core) وهو الوسط
الناقل للجهد، و سلك نحاسي يسمَّى الملف
الإبتـدائي (primary) ويوصل بمصدر
الطاقة، وأخيرا سلك نحاسي يسمى بالملَف
الثانوي (secondry) ويكون جهة الحمل
المرادة للحمل.
2️⃣ يتبع..
#هندسة_كهربائية
- ماهو مبدأ عمله؟
تقوم فكرة عمل المحول على الحث الكهرومغناطيسي، فعند توصيل الطاقة
ومرور الجهد المتردد (Ac voltage) في
السلك النحاسي فإنه يتولد مجال مغناطيسي
حول الملف الإبتدائي ويتولد تيار كهربائي
ويتنقل المجال عبر القلب الحديدي للملف
الثانوي ليولد جهد ومجال مغناطيسي
3️⃣ يتبع..
تقوم فكرة عمل المحول على الحث الكهرومغناطيسي، فعند توصيل الطاقة
ومرور الجهد المتردد (Ac voltage) في
السلك النحاسي فإنه يتولد مجال مغناطيسي
حول الملف الإبتدائي ويتولد تيار كهربائي
ويتنقل المجال عبر القلب الحديدي للملف
الثانوي ليولد جهد ومجال مغناطيسي
3️⃣ يتبع..

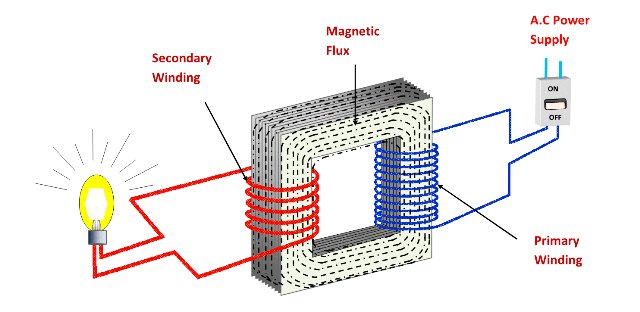

🎥 هنا فيديو شَـرح توضيحي لآلية عمل
المحول وسلـوك المجال المغناطيسي:
4️⃣ يتبع..
#هندسة_كهربائية
المصدر: youtube.com
المحول وسلـوك المجال المغناطيسي:
4️⃣ يتبع..
#هندسة_كهربائية
المصدر: youtube.com
ونستطيع تحديد الجهد ( voltage )
الناتج من المحول بناءً على عدد لفات
السلك النحَـاسي في كلا الملفين إذ أن
العلاقـة بينها طرديـة كما هي
موضحة في المعادلة التالية:
(V1/V2 = N1/N2) حيث N عدد لفّـات
السلك وV الجهد الكهربائي.
5️⃣ يتبع..
#هندسة_كهربائية
الناتج من المحول بناءً على عدد لفات
السلك النحَـاسي في كلا الملفين إذ أن
العلاقـة بينها طرديـة كما هي
موضحة في المعادلة التالية:
(V1/V2 = N1/N2) حيث N عدد لفّـات
السلك وV الجهد الكهربائي.
5️⃣ يتبع..
#هندسة_كهربائية
- ما هي أنواعـه؟
يمكن تقسيم المُـحول الكهربائي تبعاً
للتكوين الدتخلي إلى قسمين رئيسين وهم:
١- محولات رافعة الجهد | Step-up
٢- محولات خافضة الجهد | Step-down
6️⃣ يتبع..
#هندسة_كهربائية
يمكن تقسيم المُـحول الكهربائي تبعاً
للتكوين الدتخلي إلى قسمين رئيسين وهم:
١- محولات رافعة الجهد | Step-up
٢- محولات خافضة الجهد | Step-down
6️⃣ يتبع..
#هندسة_كهربائية

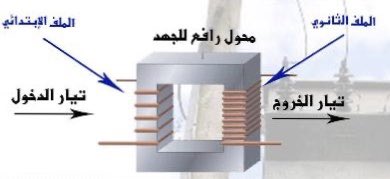

١- محولات رافعة الجهد | Step-up
ويكون هذا النوع من المحولات كالتالي:
- الجهد (volts) في الملف الإبتدائي أقل من جهد الملف الثانوي
- عدد ملفات الملف الإبتدائي أقل من عدد ملفات الملف الثانوي
- قيمة التيار (currunt) في الملف الإبتدائي أكبر من التيار في الملف الثانوي
7️⃣ يتبع..
ويكون هذا النوع من المحولات كالتالي:
- الجهد (volts) في الملف الإبتدائي أقل من جهد الملف الثانوي
- عدد ملفات الملف الإبتدائي أقل من عدد ملفات الملف الثانوي
- قيمة التيار (currunt) في الملف الإبتدائي أكبر من التيار في الملف الثانوي
7️⃣ يتبع..
٢- محولات خافضة الجهد| Step-down
ويكون هذا النوع من المحولات كالتالي:
- الجهد (volts) في الملف الإبتدائي أكثر من جهد الملف الثانوي
- عدد ملفات الملف الإبتدائي أكثر من عدد ملفات الملف الثانوي
- قيمة التيار (currunt) في الملف الإبتدائي أصغر من التيار في الملف الثانوي
7️⃣ يتبع..
ويكون هذا النوع من المحولات كالتالي:
- الجهد (volts) في الملف الإبتدائي أكثر من جهد الملف الثانوي
- عدد ملفات الملف الإبتدائي أكثر من عدد ملفات الملف الثانوي
- قيمة التيار (currunt) في الملف الإبتدائي أصغر من التيار في الملف الثانوي
7️⃣ يتبع..
ويمكن تقسيمها تبعاً للوظيفة الكهربية:
١- محول القدرة | Power Transformer
وتستخدم في محطات التوليد
٢- محول التوزيع | Distribution Transformer
وتستخدم في النقل والتوزيع
٣- محول قياس | Measuring Transformer
وتستخدم في القياسات وهي:
أ- محول الجهد
ب- محول التيار
8️⃣ يتبع..
١- محول القدرة | Power Transformer
وتستخدم في محطات التوليد
٢- محول التوزيع | Distribution Transformer
وتستخدم في النقل والتوزيع
٣- محول قياس | Measuring Transformer
وتستخدم في القياسات وهي:
أ- محول الجهد
ب- محول التيار
8️⃣ يتبع..
بعض خصائصه:
١- يستطيع نقل الجهد من أماكن التوليد إلى الإستهلاك بكفاءة.
٢- يعمل فقط في أنظمة التيار المتردد ولا يمكن أن يعمل في أنظمة التيار المستمر
٣-التحكم في الجهد حسب الحاجة.
٤-يوفر ثبات في القدرة الكهربية
٥- يستحدم للحماية في الدارات الكهربائية واللوحات الإلكترونية
⏹تمت..
١- يستطيع نقل الجهد من أماكن التوليد إلى الإستهلاك بكفاءة.
٢- يعمل فقط في أنظمة التيار المتردد ولا يمكن أن يعمل في أنظمة التيار المستمر
٣-التحكم في الجهد حسب الحاجة.
٤-يوفر ثبات في القدرة الكهربية
٥- يستحدم للحماية في الدارات الكهربائية واللوحات الإلكترونية
⏹تمت..
