وحدة الربط الحلقي Ring Main Unit ( RMU )
تستخدم اللوحة المعروفة بـ RMU من أجل ربط المحطات الفرعية ببعضها ضمن الـ Ring الواحدة أو ربط محول التوزيع الخاص بمبنى معين بشبكة الجهد المتوسط المقام بها المبنى , وعادة تستخدم لوحة RMU في ربط المحولات ذات قدرة أقلل من 5MVA .
تستخدم اللوحة المعروفة بـ RMU من أجل ربط المحطات الفرعية ببعضها ضمن الـ Ring الواحدة أو ربط محول التوزيع الخاص بمبنى معين بشبكة الجهد المتوسط المقام بها المبنى , وعادة تستخدم لوحة RMU في ربط المحولات ذات قدرة أقلل من 5MVA .

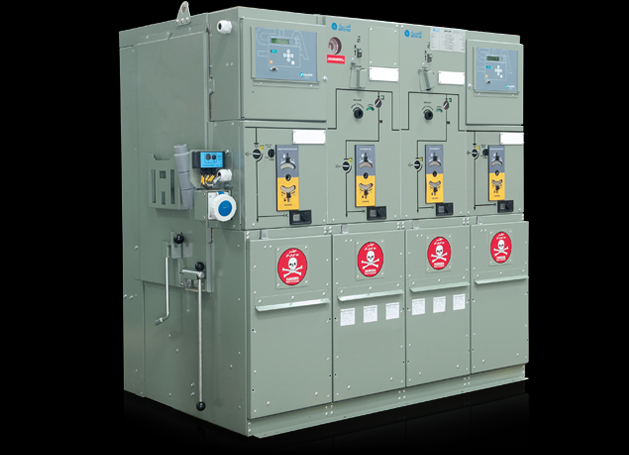

فالشكل التالي لوحة RMU بداخلها ثلاثة خلايا 3-Cells :
إحدى هذه الخلايا بها كابل دخول قادم من محطة , والخلية الثانية بها كابل خروج متجه الى محطة مزود بها Load Break Switch (LBS) عند جهد 24KV , يكون التيار المقنن للـ LBS هو 1250A .
إحدى هذه الخلايا بها كابل دخول قادم من محطة , والخلية الثانية بها كابل خروج متجه الى محطة مزود بها Load Break Switch (LBS) عند جهد 24KV , يكون التيار المقنن للـ LBS هو 1250A .
أما الخلية الثالثة فتحتوي على الوقاية الخاصة بالمحول المغذى من هذه الـ RMU , تحتوي على فيوز 100A لحماية المحولات قدرة 1000KVA .
ويقتصر دور الـ Load Break Switch على فصل كابلات الدخول والخروج لإجراء عمليات الصيانة وليس له دور في حماية أو وقاية المحول من الأعطال .
ويقتصر دور الـ Load Break Switch على فصل كابلات الدخول والخروج لإجراء عمليات الصيانة وليس له دور في حماية أو وقاية المحول من الأعطال .
وتحتوي لوحة الـ RMU على مفاتيح الأرضي Earthing Switches وهو يستخدم لضمان تسريب أي شحنات بعد فصل اللوحة من الخدمة وقبل إجراء الصيانة بداخلها , أي انه يمثل عنصر أمان اثناء عمل فريق الصيانة .
وتزود اللوحة كذلك بـ Interlocck يوصل بين كل LBS وبين Earthing Switch لضمان ألا يكون الاثنان في الوضع "Close" في نفس الوقت حتى لايحدث قصر .
ويستخدم الفيوز على التوالي مع LBS للحماية من تيارات القصر شديدة الارتفاع .
ويستخدم الفيوز على التوالي مع LBS للحماية من تيارات القصر شديدة الارتفاع .
