🅾️ Single Point Mooring (SPM)

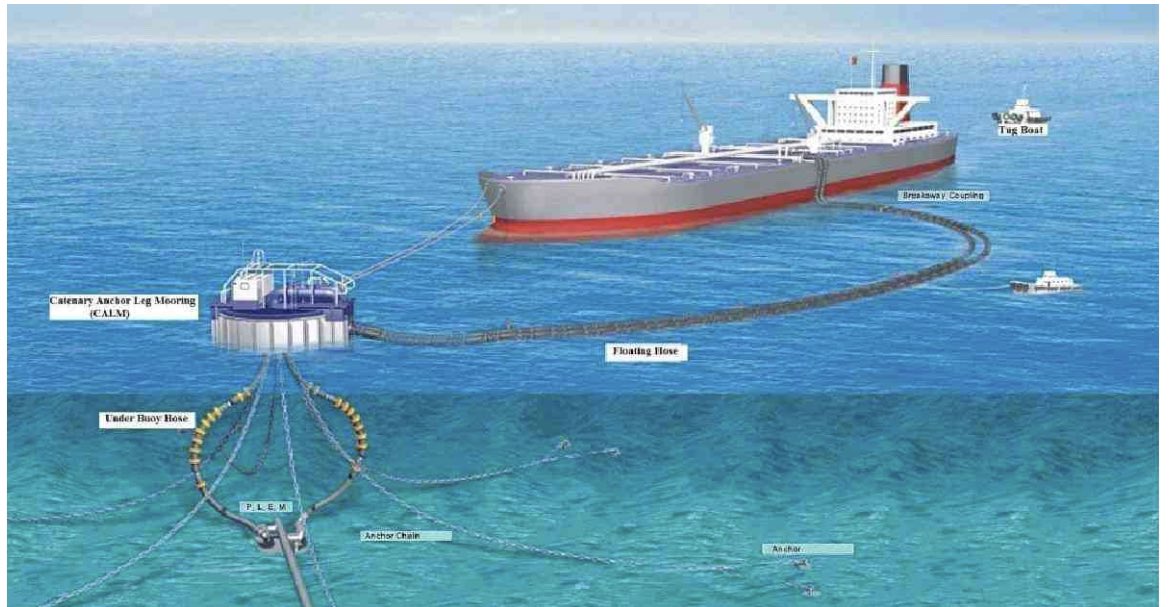

CALM Buoy Systems
1️⃣ أو ما يسمى بالمرسى الرحوي
هي منصة شحن يتم تثبيتها في البحر بعيدًا عن الشاطئ في اعماق تسمح بوصول ناقلات النفط العملاقة ذات الغاطس الكبير
حيث كان في السابق يتم إما تعميق الموانيء والممرات لاستقبال تلك الناقلات
CALM Buoy Systems
1️⃣ أو ما يسمى بالمرسى الرحوي
هي منصة شحن يتم تثبيتها في البحر بعيدًا عن الشاطئ في اعماق تسمح بوصول ناقلات النفط العملاقة ذات الغاطس الكبير
حيث كان في السابق يتم إما تعميق الموانيء والممرات لاستقبال تلك الناقلات
2️⃣ أو بناء مواني على شكل جزر داخل البحر
مما يترتب عليه دفع مبالغ كبيرة لتلك الإنشاءات وزيادة في عدد أيام التوقف
عن العمل بسبب سوء الأحوال الجوية
عند تلك الاعماق
وتشبه المنصة في عملها آلة الرحى الطاحنة للحبوب والمتكونة من جزئين السفلى ثابت والعلوي متحرك الأمر الذي
مما يترتب عليه دفع مبالغ كبيرة لتلك الإنشاءات وزيادة في عدد أيام التوقف
عن العمل بسبب سوء الأحوال الجوية
عند تلك الاعماق
وتشبه المنصة في عملها آلة الرحى الطاحنة للحبوب والمتكونة من جزئين السفلى ثابت والعلوي متحرك الأمر الذي
3️⃣ يعزز ثبات المنصة في مكانها ويسمح للناقلة بالدوران
حول المرسى عند التغير في اتجاهات الرياح والتيار والأمواج
يستخدم المرسى في أعماق تتراوح ما بين 20~ 100 م وتتصل مع خزانات النفط الموجودة على البر عن طريق أنابيب شحن النفط المغمورة تحت الماء
حول المرسى عند التغير في اتجاهات الرياح والتيار والأمواج
يستخدم المرسى في أعماق تتراوح ما بين 20~ 100 م وتتصل مع خزانات النفط الموجودة على البر عن طريق أنابيب شحن النفط المغمورة تحت الماء

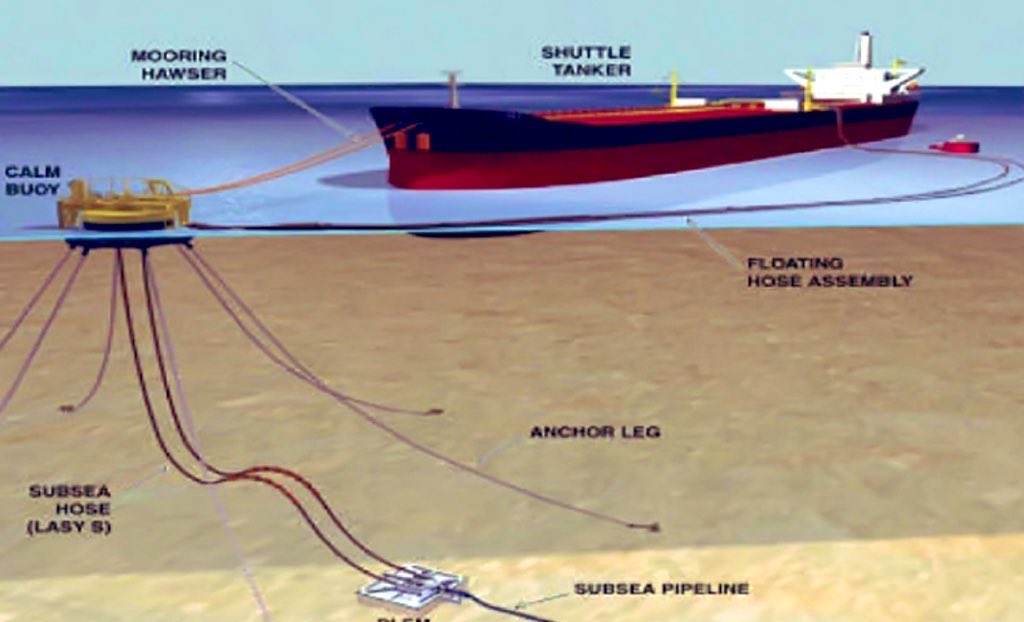

4️⃣ ويتم تثبيتها عن طريق عدد 6 أو 8 جنازير (سلاسل ثقيلة) مثبتة حول المنصة، طول كل منها 360 م
وتثبت في قاع البحر عن طريق مخاطيف أو خوازيق لضمان تواجدها الدائم اسفل
PLEM - Pipeline end manifold
المتصل بأنابيب شحن النفط بالقاع
يتم رباط الناقلة بالمرسى عن طريق مايسمى
وتثبت في قاع البحر عن طريق مخاطيف أو خوازيق لضمان تواجدها الدائم اسفل
PLEM - Pipeline end manifold
المتصل بأنابيب شحن النفط بالقاع
يتم رباط الناقلة بالمرسى عن طريق مايسمى
5️⃣ بالـ Hawser والذي يتراوح طوله ما بين 40 ~100 م
وذلك حسب القوانين البيئية المحلية
وتعتمد قوة الشد وعدد ال Hawser على حمولات الناقلات المستخدمة للمرسى الرحوي
تستخدم خراطيم ( انابيب) الشحن الطافية في عمليات شحن الناقلة والتي يبلغ طول كل منها
مابين 300~350 م
وذلك حسب القوانين البيئية المحلية
وتعتمد قوة الشد وعدد ال Hawser على حمولات الناقلات المستخدمة للمرسى الرحوي
تستخدم خراطيم ( انابيب) الشحن الطافية في عمليات شحن الناقلة والتي يبلغ طول كل منها
مابين 300~350 م
6️⃣ تتميز المنظومة بسهولة التشغيل الأمن والصيانة وبمعدلات الشحن العالية التي
تصل الى 14 ألف طن متري بالساعة
مما يسمح بشحن ناقلة نفط حمولة
2 مليون برميل بـ 25 ساعة
تصل الى 14 ألف طن متري بالساعة
مما يسمح بشحن ناقلة نفط حمولة
2 مليون برميل بـ 25 ساعة
