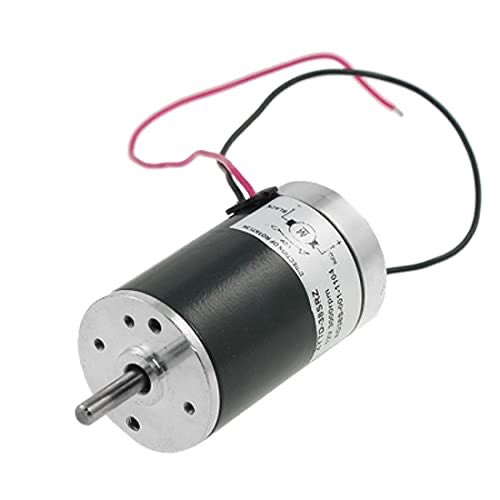

تعد محركات التيار المستمر DC motor من أهم أنواع المحركات الكهربائية، وذلك لكثرة تطبيقاته وسهولة التعامل معه، أيضا لسهولة التحكم بسرعته وعزم دورانه.
دعونا نتعرف عليه وعلى طريقة عمله في هذا الثريد بشكل بسيط و مختصر و مفيد.
@Electric_Engg
#هندسة_كهربائية
دعونا نتعرف عليه وعلى طريقة عمله في هذا الثريد بشكل بسيط و مختصر و مفيد.
@Electric_Engg
#هندسة_كهربائية
DC Motor
هي آلة كهربائية تعمل على تحويل الطاقة الكهربائية DC إلى طاقة ميكانيكية وذلك عن طريق تمرير خطوط فيض مغناطيسي حول سلك يمر به تيار DC ، وخطوط الفيض المغناطيسي قد تنتج من مغناطيس دائم أو من مغناطيس كهربائي.
هي آلة كهربائية تعمل على تحويل الطاقة الكهربائية DC إلى طاقة ميكانيكية وذلك عن طريق تمرير خطوط فيض مغناطيسي حول سلك يمر به تيار DC ، وخطوط الفيض المغناطيسي قد تنتج من مغناطيس دائم أو من مغناطيس كهربائي.

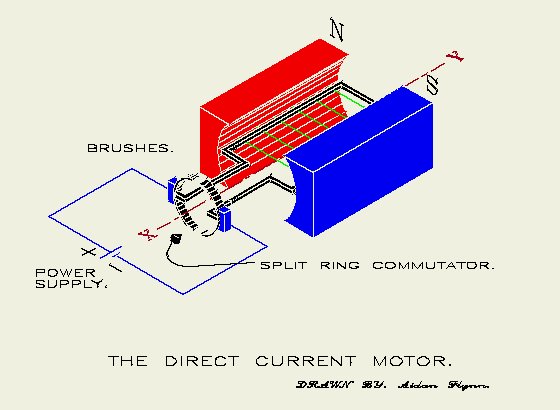

يتكون في أبسط صوره إلى عضو ثابت وعضو دوار، والعضو الثابت فيها هي القطبين المغناطيسيين North (N) و South (S) يفصل بينهما مسافة معينة، والعضو الدوار هو السلك الموجود بين القطبين والموصول ب Commutator والذي يمر به التيار الكهربائي عن طريق brushes كما هو موجود بالصورة .

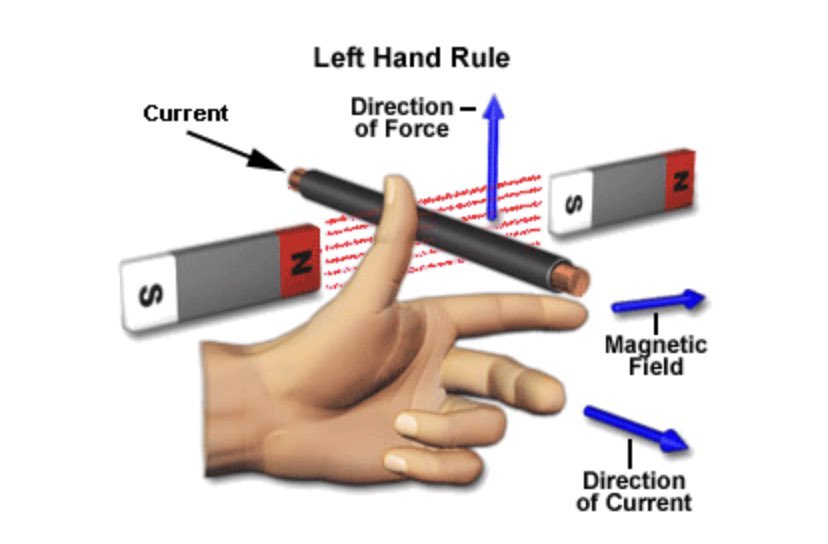

حسب قاعدة اليد اليسرى كما هو مبين بالصورة، عندما يمر التيار بالموصل بوجود فيض مغناطيسي من N إلى S ،فإن ذلك سيولد قوتين، أحدهم عند دخول التيار والآخر عند خروج التيار باتجاه معاكس لاتجاه القوة عندما دخول التيار وبالتالي يصبح لدينا حركة دورانية،وتعطى القوة بالعلاقة الموجودة بالصورة.
لكن هناك مشكلة، وهي في حال إن وصول الكان القوتين متعاكستين بالاتجاه وفي خط واحد،فهذا سيجبر المحرك على التوقف فما العمل؟

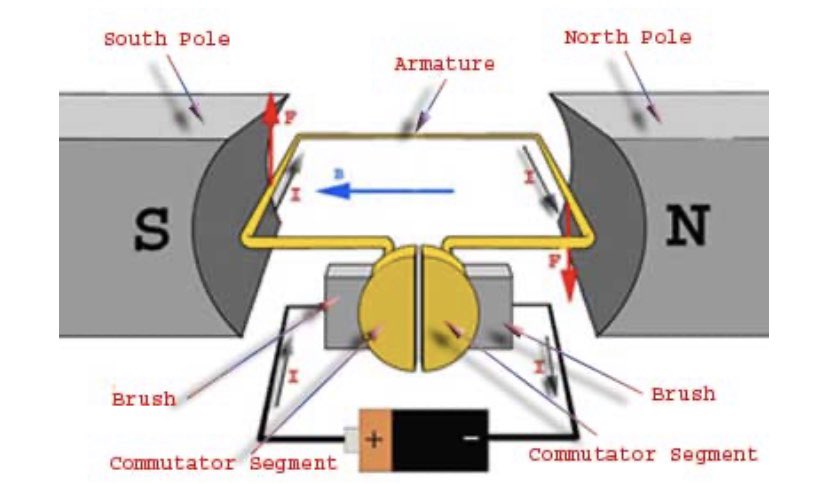

هنا يأتي دور أحد أهم مكونات DC Motor، وهو Commutator، والذي يقوم بتبديل اتجاه التيار لكلا الطرفين كل ١٨٠ درجة وبالتالي تبديل اتجاه القوة كما هو موضح هنا.
هنا يأتي دور أحد أهم مكونات DC Motor، وهو Commutator، والذي يقوم بتبديل اتجاه التيار لكلا الطرفين كل ١٨٠ درجة وبالتالي تبديل اتجاه القوة كما هو موضح هنا.

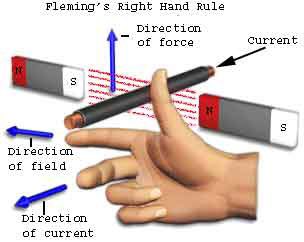

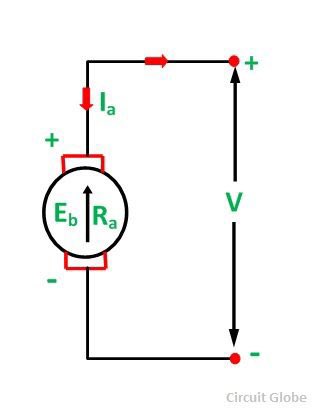

عندما يبدأ العضو الدوار بالدوران، فإننا سنلاحظ أن هناك حركة وخطوط فيض مغناطيسي، وحسب قاعدة اليد اليمنى والموجودة بالصورة أدناه، سيتولد والذي جهد وتيار بداخل السلك مقاومان ومعاكسان للجهد والتيار الأصلي ، ويسمى الجهد المتولد منهما Eb (Back EMF)

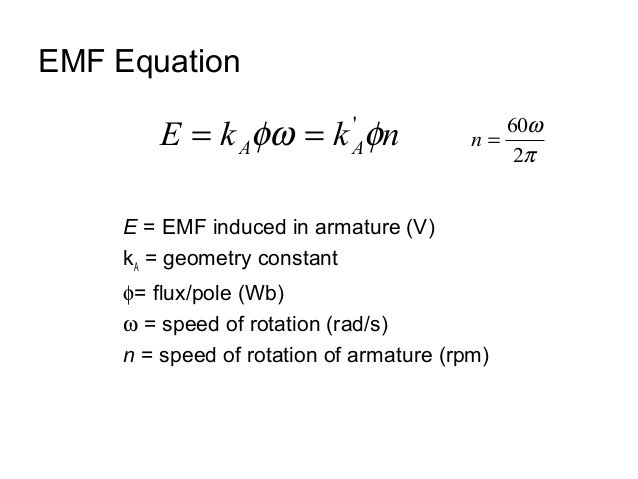

وفي حال إن كان هذا الجهد المتولد (Eb) أكبر من الجهد الأصلي حينها سيعمل المحرك كمولد DC Generator ، والجهد المتولد تعطى بالعلاقة الموجودة بالصورة.
كما ذكرت في التغريدة الأولى، لها تطبيقات كثيرة جدا وبعضها يستخدم بشكل يومي، ومن تطبيقاته :
١- المصاعد
٢- آلات الخياطة
٣-الجر الكهربائي
٤- المكنسة الكهربائية
وغيرها الكثير.
انتهى
