في هالثريد حاتكلم بعون الله عن
Network Toplogy
والتي تناولنا عنها في المحاضرة الرابعة من مبادرة #قائدات_التقنية مع الدكتورة :دلال الحارثي
والتي كانت بعنوان أمن الشبكات
#أمنكم #الامن_السيبراني #ثريد
Network Toplogy
والتي تناولنا عنها في المحاضرة الرابعة من مبادرة #قائدات_التقنية مع الدكتورة :دلال الحارثي
والتي كانت بعنوان أمن الشبكات
#أمنكم #الامن_السيبراني #ثريد
Network Topology :تشير إلى تخطيط الشبكة وكيف ترتبط العقد المختلفة في الشبكة ببعضها البعض وكيف تتواصل. تكون الهياكل إما مادية (التخطيط المادي للأجهزة الموجودة على الشبكة) أو منطقية (الطريقة التي تعمل بها الإشارات على وسائط الشبكة).
Physical Toplogy:
هو التخطيط المادي للأجهزة الموجودة على الشبكة. كل شبكة LAN لديها طوبولوجيا ، طريقة ترتيب الأجهزة الموجودة على الشبكة وكيفية اتصالها ببعضها البعض. وهي الطريقة التي يتم بها توصيل محطات العمل بالشبكة من خلال الكابلات الفعلية التي تنقل البيانات.
هو التخطيط المادي للأجهزة الموجودة على الشبكة. كل شبكة LAN لديها طوبولوجيا ، طريقة ترتيب الأجهزة الموجودة على الشبكة وكيفية اتصالها ببعضها البعض. وهي الطريقة التي يتم بها توصيل محطات العمل بالشبكة من خلال الكابلات الفعلية التي تنقل البيانات.
Logical Toplogy: الهيكل المنطقي هو الطريقة التي تعمل بها الإشارات على وسائط الشبكة ، أو الطريقة التي تمر بها البيانات عبر الشبكة من جهاز إلى آخر دون اعتبار للربط المادي للأجهزة.ترتبط الهياكل المنطقية ببروتوكولات الشبكة التي توجه كيفية تحرك البيانات عبر الشبكة.

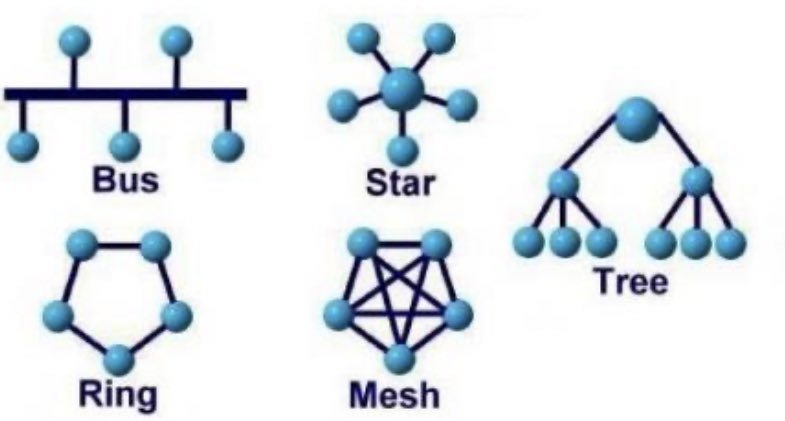

توجد عدة أنواع Network Toplogy
من أهمها
Mech Topology -Star Topology-Bus Topology-Ring Topology-Tree Toplogy
من أهمها
Mech Topology -Star Topology-Bus Topology-Ring Topology-Tree Toplogy

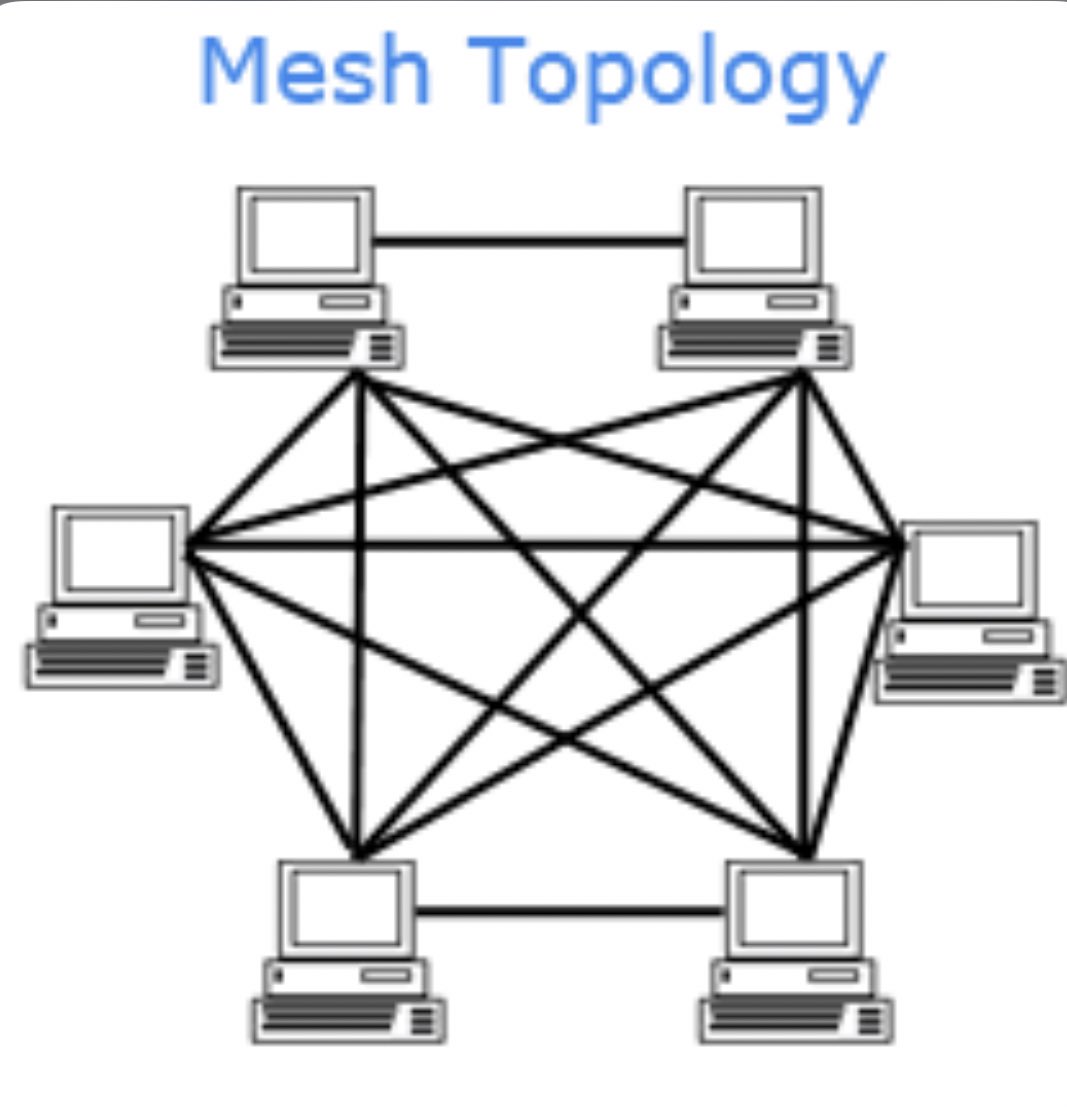

Mech Topology:طوبولوجيا شبكة في الشبكة المتداخلة ، ترتبط الأجهزة في طوبولوجيا شبكة حقيقية ، ترتبط كل عقدة بكل عقدة أخرى في الشبكة.
هناك نوعان من طوبولوجيا الشبكة:
Full mesh topology 1️⃣
Partial mesh topology2️⃣
هناك نوعان من طوبولوجيا الشبكة:
Full mesh topology 1️⃣
Partial mesh topology2️⃣
Full mesh topology:تحدث عندما تحتوي كل عقدة على دائرة تربطها بكل عقدة أخرى في الشبكة. تعتبر اكثر تكلفة.
Partial mesh topology:أقل تكلفة للتنفيذ وتنتج تكرارأقل من الشبكية الكاملة.مع شبكة جزئية،يتم تنظيم بعض العقد في نظام شبكة كاملة ولكن بعضها متصل فقط بواحدة او أثنتين في الشبكة.
Partial mesh topology:أقل تكلفة للتنفيذ وتنتج تكرارأقل من الشبكية الكاملة.مع شبكة جزئية،يتم تنظيم بعض العقد في نظام شبكة كاملة ولكن بعضها متصل فقط بواحدة او أثنتين في الشبكة.

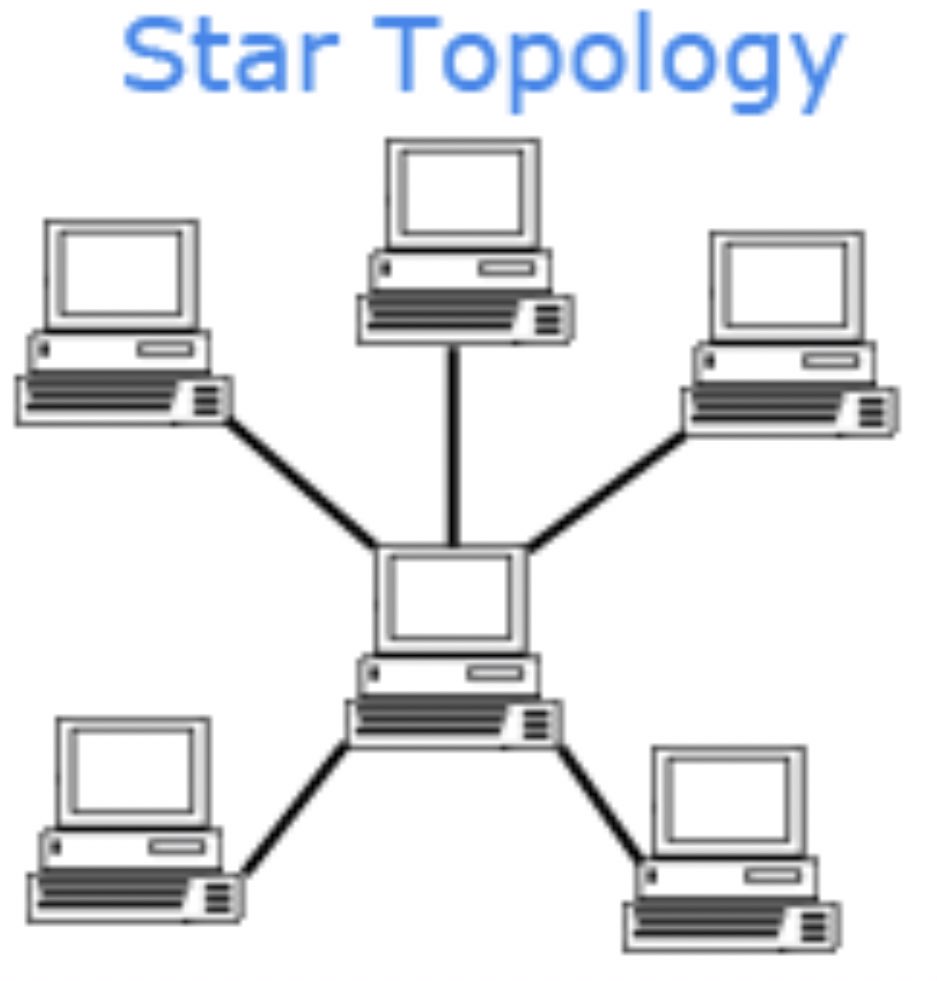

طوبولوجيا النجم: في أجهزة الشبكة النجمية متصلة بجهاز كمبيوتر مركزي يسمى المحور. تتواصل العُقد عبر الشبكة من خلال تمرير البيانات عبر المحور.من مميزاتها :في شبكة النجوم،لو فشلت عقدة لاتؤثر على الباقي ومن أحدى عيوبها إذا فشل الكمبيوتر المركزي تصبح الشبكة بأكملها غير قابلة للاستخدام.

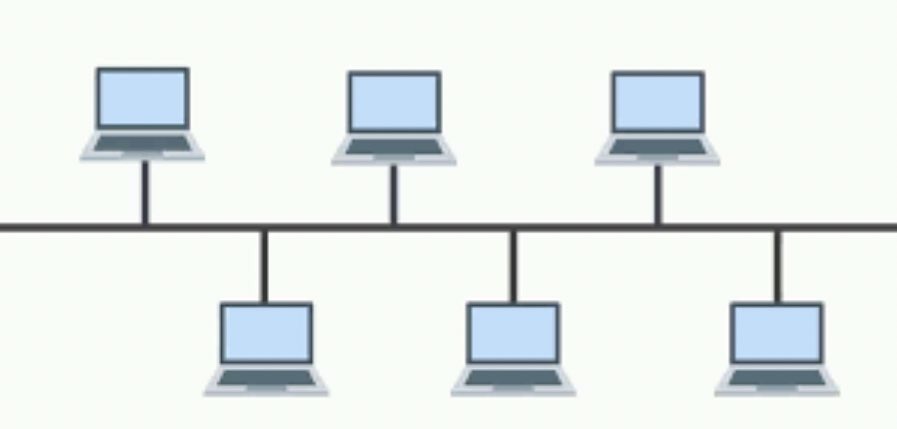

طوبولوجيا الناقلات :يُستخدم غالبًا لوصف اتصالات الشبكة الرئيسية التي تتكون منها الإنترنت.غير مكلفة نسبيًا وسهلة التثبيت للشبكات الصغيرة.من مميزاتها من السهل توصيل جهاز كمبيوتر ولا تطلب كابلًا أقل من النجوم.من عيوبها يتم إغلاق الشبكة بالكامل إذا كان هناك انقطاع في السلك الرئيسي.
Ring Topology:طوبولوجيا الحلقة:جميع العقد متصلة في حلقة مغلقة. تنتقل الرسائل حول الحلقة ،مع قراءة كل عقدة تلك الرسائل الموجهة إليها من مميزاتها : أنها يمكن أن تمتد لمسافات أكبر من الأنواع الأخرى من الشبكات ، لأن كل عقدة تقوم بإعادة إنشاء الرسائل أثناء مرورها عبرها.
Tree Toplogy:طوبولوجيا الشجرة "هجينة" تجمع بين خصائص الحافلات والنجوم. في شبكة شجرة ، يتم توصيل مجموعات من الشبكات المكونة بالنجوم بكبل عمودي في ناقل خطي.
