البطارية Battery
عبارة عن جهاز يحول #الطاقة الكيميائية الى طاقة كهربائية ويستخدم في الكثير من التطبيقات صغيرة مثل بطاريات الجوالات الى تطبيقات كبيرة تستخدم في السيارات الكهربائية والهجينة وفي تخزين الطاقة
هنا نستعرض ابرز المعلومات والمصطلحات التقنية المتعلقة بالبطاريات
عبارة عن جهاز يحول #الطاقة الكيميائية الى طاقة كهربائية ويستخدم في الكثير من التطبيقات صغيرة مثل بطاريات الجوالات الى تطبيقات كبيرة تستخدم في السيارات الكهربائية والهجينة وفي تخزين الطاقة
هنا نستعرض ابرز المعلومات والمصطلحات التقنية المتعلقة بالبطاريات
البطاريات عبارة عن خلايا أو وحدات تتألف من عدة خلايا أو حزم تتألف من عدة وحدات متصلة توالي أو توازي مثل الموجودة في السيارات الكهربائية على سبيل المثال
لا تصنع البطاريات بشكل واحد أوبسعة واحدة حتى لو كانت تستخدم نفس التفاعل الكيميائي لكن يؤخذ بالاعتبار أمور أخرى كالعمل لفترة أطول
لا تصنع البطاريات بشكل واحد أوبسعة واحدة حتى لو كانت تستخدم نفس التفاعل الكيميائي لكن يؤخذ بالاعتبار أمور أخرى كالعمل لفترة أطول
يمكن تصنيف البطاريات (الخلايا) أيضاً كخلايا اولية وخلايا ثانوية
الخلايا التي يعاد شحنها مثل بطاريات السيارات الكهربائية تسمى خلايا ثانوية والعكس صحيح فالبطاريات التي لا يمكن اعادة شحنها كتلك المستخدمة في بعض التطبيقات اليومية تسمى بطاريات أولية
الخلايا التي يعاد شحنها مثل بطاريات السيارات الكهربائية تسمى خلايا ثانوية والعكس صحيح فالبطاريات التي لا يمكن اعادة شحنها كتلك المستخدمة في بعض التطبيقات اليومية تسمى بطاريات أولية
هناك مصطلحين مهمة بالبطاريات

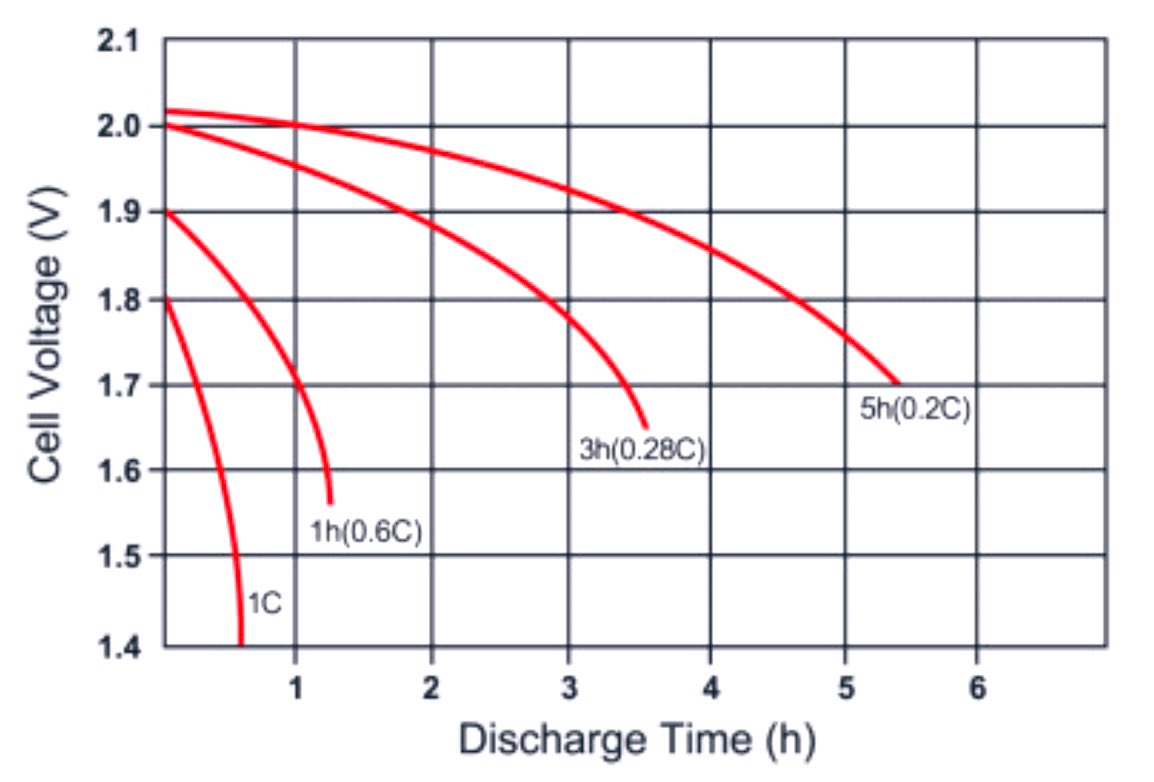

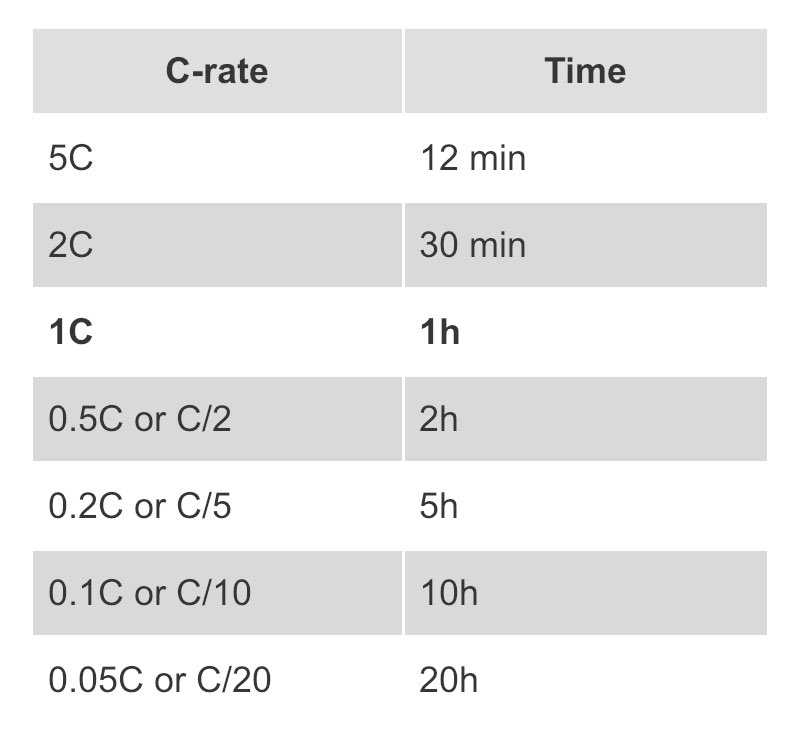

C and E rates
لوصف البطاريات غالبا، يتم استخدام C and E rates لتوضح معدل التفريغ مقارنة مع سعتها القصوى فمثلا لو كانت قيمته واحد فيعني ان البطارية ستفرغ تماما خلال ساعة واحدة، ولو كان 2 ستفرغ خلال نصف ساعة وهكذا، ملاحظة C يعنى بالتيار و E يعنى بالطاقة
C and E rates
لوصف البطاريات غالبا، يتم استخدام C and E rates لتوضح معدل التفريغ مقارنة مع سعتها القصوى فمثلا لو كانت قيمته واحد فيعني ان البطارية ستفرغ تماما خلال ساعة واحدة، ولو كان 2 ستفرغ خلال نصف ساعة وهكذا، ملاحظة C يعنى بالتيار و E يعنى بالطاقة
كيف توصف حالة البطارية؟
نسبة حالة الشحن SOC%
State of Charge
يصف حالة البطارية الحالية كنسبة من سعتها القصوى
نسبة التفريغ العميق DOD%
Depth of Discharge
هي سعة البطارية التي تم تفريغها بالنسبة الى السعة القصوى، اذا كانت النسبة 80% فأعلى توصف بأنها بطارية تفريغ عميق deep
نسبة حالة الشحن SOC%
State of Charge
يصف حالة البطارية الحالية كنسبة من سعتها القصوى
نسبة التفريغ العميق DOD%
Depth of Discharge
هي سعة البطارية التي تم تفريغها بالنسبة الى السعة القصوى، اذا كانت النسبة 80% فأعلى توصف بأنها بطارية تفريغ عميق deep
جهد الطرف
Terminal Voltage
هو الجهد بين طرفي البطارية عندما تكون موصلة بحمل وهذا الجهد يتغير مع نسبة SOC والشحن والتفريغ
جهد الدائرة المفتوحة
Open Circuit Voltage
هو الجهد بين طرفي البطارية بدون حمل (دائرة مفتوحة) ويعتمد على حالة الشحن، يزيد مع الشحن
Terminal Voltage
هو الجهد بين طرفي البطارية عندما تكون موصلة بحمل وهذا الجهد يتغير مع نسبة SOC والشحن والتفريغ
جهد الدائرة المفتوحة
Open Circuit Voltage
هو الجهد بين طرفي البطارية بدون حمل (دائرة مفتوحة) ويعتمد على حالة الشحن، يزيد مع الشحن
المقاومة الداخلية في البطارية
Internal Resistance
عندما تزيد تقل كفاءة البطارية وجزء من طاقة الشحن يتحول لحرارة مهدرة
بعض المواصفات الفنية
جهد البطارية الطبيعي
Nominal voltage
الجهد الأقل
Cut off voltage
وهو اقل جهد مسموح ويعبر عن جهد البطارية عندما تكون مفرغة تماماً
Internal Resistance
عندما تزيد تقل كفاءة البطارية وجزء من طاقة الشحن يتحول لحرارة مهدرة
بعض المواصفات الفنية
جهد البطارية الطبيعي
Nominal voltage
الجهد الأقل
Cut off voltage
وهو اقل جهد مسموح ويعبر عن جهد البطارية عندما تكون مفرغة تماماً
السعة
Capacity
تقاس بالامبير ساعة وهي تيار التفريغ مضروب في عدد الساعات (الفترة الزمنية للتفريغ)
عمر تشغيل البطارية (دورة حياتها)
Cycle life
هو عدد دورات تفريغ البطارية قبل أن تبدأ في الانخفاض. وتتأثر بعدة عوامل تقنية وبيئية مثل الحرارة والرطوبة
Capacity
تقاس بالامبير ساعة وهي تيار التفريغ مضروب في عدد الساعات (الفترة الزمنية للتفريغ)
عمر تشغيل البطارية (دورة حياتها)
Cycle life
هو عدد دورات تفريغ البطارية قبل أن تبدأ في الانخفاض. وتتأثر بعدة عوامل تقنية وبيئية مثل الحرارة والرطوبة
حجم ووزن البطارية وعلاقتها بطاقة وقدرة البطارية
Specific Energy (Wh/kg) or Power (W/kg)
Energy Density (Wh/L) or Power (W/L)
تصف وزن وحجم البطارية المطلوب لتحقيق نطاق كهربائي معين
Specific Energy (Wh/kg) or Power (W/kg)
Energy Density (Wh/L) or Power (W/L)
تصف وزن وحجم البطارية المطلوب لتحقيق نطاق كهربائي معين
أعلى تيار تفريغ مستمر
Maximum Continuous Discharge Current
يوضح اعلى تيار يمكن ان يفرغ البطارية بشكل مستمر دون حدوث تلف لها او تقليل سعتها
جهد الشحن
Charge Voltage
هو مستوى الجهد الذي يشير إلى سعة الشحن الكاملة. يجب الوصول إلى هذا بشكل مثالي أثناء الجهد الثابت
Maximum Continuous Discharge Current
يوضح اعلى تيار يمكن ان يفرغ البطارية بشكل مستمر دون حدوث تلف لها او تقليل سعتها
جهد الشحن
Charge Voltage
هو مستوى الجهد الذي يشير إلى سعة الشحن الكاملة. يجب الوصول إلى هذا بشكل مثالي أثناء الجهد الثابت
جهد الطفو أوتعويم الجهد
Float Voltage
هو مستوى الجهد الذي يجب أن تحافظ عليه البطارية لتعويض تفريغها الذاتي. يجب تنفيذ ذلك بعد الشحن بنسبة 100%
تيار الشحن الموصى به
Recommended Charge Current
يوضح التيار المثالي لشحن البطارية
Float Voltage
هو مستوى الجهد الذي يجب أن تحافظ عليه البطارية لتعويض تفريغها الذاتي. يجب تنفيذ ذلك بعد الشحن بنسبة 100%
تيار الشحن الموصى به
Recommended Charge Current
يوضح التيار المثالي لشحن البطارية
