ثريد عن OSI layers :
أولا ماتعريفه وماهو ؟
هو نظام يتمثل بـ (سبع مراحل ) تمر من خلالها البيانات من جهاز المرسل مروراً بالشبكة حتى تصل الى جهاز المستقبل. #قائدات_التقنية @DalalHarthi @rh11e0
أولا ماتعريفه وماهو ؟
هو نظام يتمثل بـ (سبع مراحل ) تمر من خلالها البيانات من جهاز المرسل مروراً بالشبكة حتى تصل الى جهاز المستقبل. #قائدات_التقنية @DalalHarthi @rh11e0
مختصر أهميته ؟
١- تعتبر معيار موحد على مختلف انظمة التشغيل المختلفة
٢- تستطيع من خلالها فهم و حل المشاكل التي تصادفك على الشبكة بمختلف انواعها
١- تعتبر معيار موحد على مختلف انظمة التشغيل المختلفة
٢- تستطيع من خلالها فهم و حل المشاكل التي تصادفك على الشبكة بمختلف انواعها

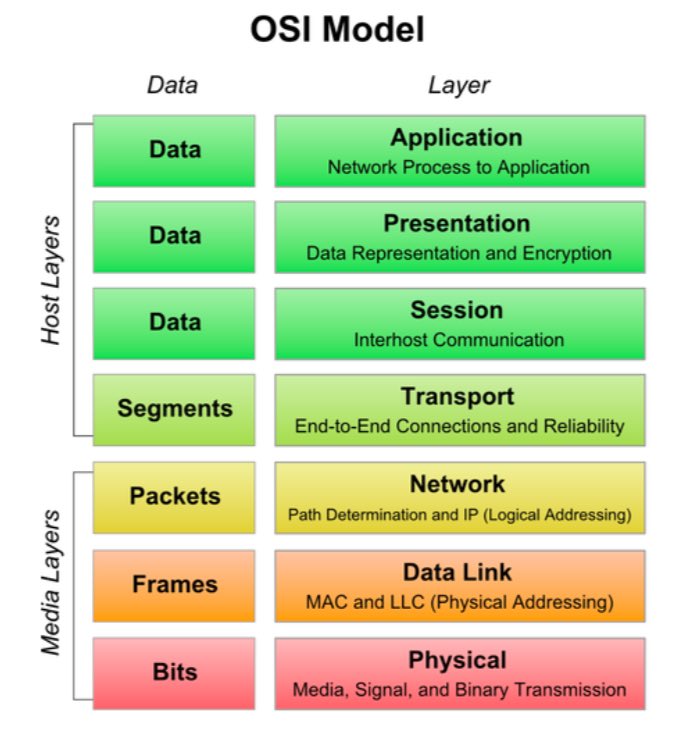

مكوناتها السبع :
7-Application layer
6-presentation layer
5-session layer
4-transport layer
3-network layer
2-data link layer
1-physical layer
7-Application layer
6-presentation layer
5-session layer
4-transport layer
3-network layer
2-data link layer
1-physical layer
7-Application layer
( مرحلة التطبيقات ) وهي مرحلة يتعامل المستخدم فيها مع واجهه البرامج مثل المتصفح ، و برنامج نقل الملفات والبريد و غيرها من البرامج ...
وظيفة الطبقة :
فتح المستخدم للتطبيق المطلوب
( مرحلة التطبيقات ) وهي مرحلة يتعامل المستخدم فيها مع واجهه البرامج مثل المتصفح ، و برنامج نقل الملفات والبريد و غيرها من البرامج ...
وظيفة الطبقة :
فتح المستخدم للتطبيق المطلوب
6- Presentation layer
كل البيانات الموجودة على الجهاز لها طبيعة تختلف بعضها عن بعض و لكي يتم التفرقة بين كل نوع داتا مرسلة على الشبكة ( لذا في هذه المرحلة تتم عملية تهيئة الداتا لتأخذ كل منها امتداها الخاص بها )
وظيفه الطبقة : 1- Format
2-Compression and decompression
...
كل البيانات الموجودة على الجهاز لها طبيعة تختلف بعضها عن بعض و لكي يتم التفرقة بين كل نوع داتا مرسلة على الشبكة ( لذا في هذه المرحلة تتم عملية تهيئة الداتا لتأخذ كل منها امتداها الخاص بها )
وظيفه الطبقة : 1- Format
2-Compression and decompression
...
5- Session layer
هى الطبقة المسؤولة عن فتح قنوات الاتصال بين (المستخدم) و بين الطرف الأخر و مسؤولة عن ادارة و اغلاق ال session
وظيفة الطبقة:
1- فتح وإدارة قنوات الاتصال session.
2- يحدد نوع الاتصال الذى تمر به الداتا single – half duplex – full duplex.
هى الطبقة المسؤولة عن فتح قنوات الاتصال بين (المستخدم) و بين الطرف الأخر و مسؤولة عن ادارة و اغلاق ال session
وظيفة الطبقة:
1- فتح وإدارة قنوات الاتصال session.
2- يحدد نوع الاتصال الذى تمر به الداتا single – half duplex – full duplex.
4-Transport layer
هي الطبقة المسؤولة عن إدارة نقل البيانات (flow control) وتصحيح الاخطاء(error correction ) ومن ثم تحديد البروتوكول المستخدم فى عملية نقل البيانات
وظيفة الطبقة
1-التحكم فى نقل البيانات (flow control) , وتصحيح الاخطاء (error correction).
هي الطبقة المسؤولة عن إدارة نقل البيانات (flow control) وتصحيح الاخطاء(error correction ) ومن ثم تحديد البروتوكول المستخدم فى عملية نقل البيانات
وظيفة الطبقة
1-التحكم فى نقل البيانات (flow control) , وتصحيح الاخطاء (error correction).
2-تتم عملية نقل البيانات(flow control) وذلك بتقطيع الداتا ثم ترقيمها (sequencing) ثم الارسال والتأكد من الطرف الأخر بالإستلام (Acknowledgments).
3-تحديد طريقة ارسال البيانات (TCP or UDP).
4-يتم وضع البورتات فى هذه المرحلة بالتعاون مع طبقة التطبيقات
3-تحديد طريقة ارسال البيانات (TCP or UDP).
4-يتم وضع البورتات فى هذه المرحلة بالتعاون مع طبقة التطبيقات
3 –Network layer
بعد ان تنتقل الداتا من الطبقة السابقة (segment) فتتحول هنا الى (packet) بعد إضافة ال Ip ثم بعد ذلك يتحدد المسار المستخدم فى نقل البيانات وهو مايسمى بالتوجيه (routing) وذلك طبقا للبروتوكول المستخدم بين الرواتر في الشبكة مثل ospf او rip او غير ذلك
بعد ان تنتقل الداتا من الطبقة السابقة (segment) فتتحول هنا الى (packet) بعد إضافة ال Ip ثم بعد ذلك يتحدد المسار المستخدم فى نقل البيانات وهو مايسمى بالتوجيه (routing) وذلك طبقا للبروتوكول المستخدم بين الرواتر في الشبكة مثل ospf او rip او غير ذلك
* وظيفة الطبقة:3
1- Ip addressing
2- Routing
1- Ip addressing
2- Routing
2-data link layer
تسمى الداتا فى هذه الطبقة فريم وسميت بهذا الاسم لأنها تضع للباكيت القادمة من طبقة الشبكة رأس و ذيل , رأس مكون من (llc logical link control and mac addressing) و ذيل مكون من (fcs frame check sequence ) , ويقوم الذيل FCS باكتشاف الخطأ فقط error detection .
تسمى الداتا فى هذه الطبقة فريم وسميت بهذا الاسم لأنها تضع للباكيت القادمة من طبقة الشبكة رأس و ذيل , رأس مكون من (llc logical link control and mac addressing) و ذيل مكون من (fcs frame check sequence ) , ويقوم الذيل FCS باكتشاف الخطأ فقط error detection .
وظيفة الطبقة :2
1- وضع الماك ادرس
2-اكتشاف الاخطاء error detection
3-تحديد افضل وقت لارسال البيانات وذلك بالتأكد من خلو الكابل من أى بيانات قبل الارسال ((CSMA/CD.
1- وضع الماك ادرس
2-اكتشاف الاخطاء error detection
3-تحديد افضل وقت لارسال البيانات وذلك بالتأكد من خلو الكابل من أى بيانات قبل الارسال ((CSMA/CD.
1-Physical layer
هي المرحلة التى يتم فيها تحويل الداتا من فريم المرسلة من الطبقة السابقة الى اشارات كهربائية (BITS) ويقوم بهذه الوظيفة كل من كارت الشبكة و المودم
وظيفة الطبقة:
تقوم بتحول الداتا إلى اشارات كهربائية لتمريرها فى السلك
هي المرحلة التى يتم فيها تحويل الداتا من فريم المرسلة من الطبقة السابقة الى اشارات كهربائية (BITS) ويقوم بهذه الوظيفة كل من كارت الشبكة و المودم
وظيفة الطبقة:
تقوم بتحول الداتا إلى اشارات كهربائية لتمريرها فى السلك
