@Ahmed91029663X صحيح، وقد تجاهلت هذي النقطة في شرحي السابق من باب التبسيط. وقد ذكرت سابقاً أن القدرة الفعالة Active Power تُفقد فقط في المقاومة على شكل حرارة، لكن هذا القول غير دقيق والحقيقة أن القدرة الفعالة تُفقد أيضاً خلال المكثف والملف، كيف ؟ (يتبع)
@Ahmed91029663X ذكرنا أن المكثف والملف هما العنصران الوحيدان اللذان ينتج عنهما تواجد قدرة تفاعلية في الشبكة. ففي شبكة لا تحتوي إلا على ملف Coil فقط دون أي مقاومة، فإن القدرة التفاعلية Reactive Power تتحول من تيار (مجال كهربائي) إلى مجال مغناطيسي والعكس من خلال الملف. (يتبع)
@Ahmed91029663X هذه الظاهرة مفيدة لنا لأننا نستطيع تحويل المجال المغناطيسي الناتج عن هذا الملف إلى تيار يمر في دائرة أخرى مختلفة تماماً عن الدائرة الأولى (كالمحول)، كذلك نستطيع إستخدامه كمغناطيس لجذب وتحريك معادن أخرى (كالمحرك) (يتبع)

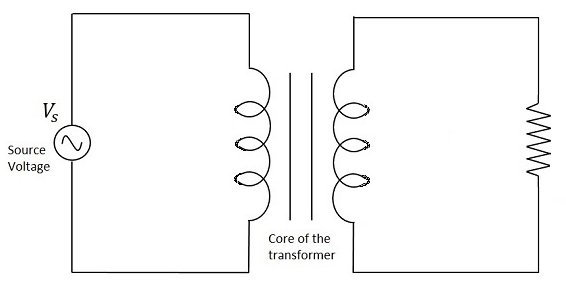

@Ahmed91029663X إذا إستخدمنا ملف خالي من أي مقاومة Resistance في صناعة محول كهربائي، ووضعنا مقاومة كهربائية في الطرف الثانوي لهذا المحول، فإننا سنخسر قدرة فعالة Active Power كحرارة على هذه المقاومة في الطرف الثانوي للمحول. فمن أين جائت هذه القدرة الفعالة ؟ (يتبع)
@Ahmed91029663X طبعا جائت من مصدر التيار الرئيسي وعبرت من خلال الملف في المنتصف لتصل للمقاومة وتُفقد كحرارة. فالقدرة الفعالة هنا قد عبرت من خلال الملف دون أن تُفقد فيه، أي أن كفاءة هذا الملف في مثالنا هذا هي ١٠٠%. لكن كيف تحول الملف لجسر عبور للقدرة الفعالة ؟ (يتبع)
@Ahmed91029663X ما حول الملف لجسر عبور هو تواجد قدرة تفاعلية Active Power تتنقل ذهابا وإيابا من الملف لمصدر التيار والعكس. فالقدرة التفاعلية هذه هي ما أنتج مجال مغناطيسي خلال الملف ليسمح بمرور القدرة الفعالة للطرف الآخر. ولا يمكن إنتاج مجال مغناطيسي دون السماح بمرور قدرة تفاعلية في الدائرة(يتبع)
@Ahmed91029663X بالتالي فإن القدرة التفاعلية Reactive Power شر لا بد منه. فهي من جهة تُسبب خسائر في الأسلاك بين المصدر والحِمل، لكنها من جهة أخرى ضرورية للسماح بإنشاء جسور طاقة على شكل مجال مغناطيسي لكي تحمل المحولات والمحركات وغيرها. والأمر شبيه في حالة المكثف.
