للمهتمين بمجال الحرب الالكترونية، تحت هذه التغريدة سنستعرض تعريفها وتاريخها واهميتها
التعريف المختصر : امكانية التحكم والسيطرة على موجات الطيف الكهرومغناطيسي
والطيف المغناطيسي يشمل ترددات الرادار والاتصالات والأشعة تحت الحمراء والأشعة المرئية والأشعة فوق البنفسجية وغيرها

الحرب الالكترونية هي احد أقسام عمليات المعلومات وتعتبر مضاعف للقوات من خلال دعمها ورفع فاعلية العمليات، وتحقيق حرية العمل من أي تدخل مؤثر من القوات المعادية.
وتعتبر السيطرة على المجال الكهرومغناطيسي هدف حيوي لنجاح العمليات في الوقت الراهن وهي ضرورية لجميع مستويات الصراع.👇🏻

تاريخ الحرب الالكترونية
بدأت الحرب الالكترونية عندما بدا استخدام المعدات الالكترونية في العمليات العسكرية وخاصة الراديو، ففي أثناء الحرب العالمية الأولى تم استخدام أجهزة تحديد الاتجاه لتحديد مواقع السفن الحربية ومتابعة تحركاتها👇🏻

أصبحت الحرب الالكترونية عاملا مهما أثناء الحرب العالمية الثانية مع اكتشاف الرادار حيث بدأت الإجراءات الالكترونية المضادة بعده مباشرة سواء ضد الرادارات أو ضد الاتصالات حيث قام الحلفاء بالتشويش على اتصالات القوات الألمانية في شمال إفريقيا عام 1941م.👇🏻

في عام 1942م أرسلت الولايات المتحدة الأمريكية مجموعة صغيرة من العلماء إلى بريطانيا للعمل مع القوات الجوية البريطانية في برنامج الإجراءات المضادة للبث ومن هذه المجموعة الصغيرة تم إنشاء مختبر في بريطانيا عام 1943م للعمل تحديدا على تصميم الإجراءات المضادة.👇🏻

تم بإنتاج أول جهاز تشويش أمريكي في هذا المختبر وتم تركيبه على طائرة (ب-17) وتعتبر أول طائرة أمريكية تدخل مجال الحرب الالكترونية
في معركة برلين كان الألمان يستخدمون الرادارات لاكتشاف طائرات الحلفاء, حيث قام الانجليز بغارة للحصول على احد الرادارات لمعرفة قدرته على مقاومة التشويش👇🏻

بعد دراسته وجدوا أن أفضل وسيلة لمقاومته هي استخدام وسلية العصاف, وايضا استخدموا التشويش على الاتصالات وكان فعالا ضد أجهزة الاتصالات المستخدمة من قبل مشغلي الرادارات لتمرير المعلومات إلى الطائرات المقاتلة.👇🏻

تعود بداية الحرب الالكترونية الحديثه كما نعرفها اليوم إلى حقبة الحرب الفيتنامية, ففي هذه الحرب دخلت صواريخ (سام-2) ثم (سام-3 ) إلى ميدان المعركة وتم إسقاط أول طائرة فانتوم أمريكية بواسطة صاروخ (سام-2) فوق هانوي عام 1965م.👇🏻

في بداية التدخل الأمريكي في هذه الحرب لم يكن لديها طائرات مجهزة بمعدات الحرب الالكترونية سوى طائرة (ب-66) وعندما شكل الدفاع الجوي لفيتنام الشمالية تحديا خطيرا للطائرات الأمريكية تم تطوير المعدات على هذه الطائرات لتوفر إسنادا الكترونيا للطائرات المهاجمة،👇🏻

في البداية كانت طائرات الإسناد تتعمق مع الطائرات المقاتلة في منطقة الهدف ثم اضطرتها الدفاعات الجوية إلى أن تقدم الإسناد من مناطق خارج مرمى النيران وبالتالي تناقصت فاعليتها كثيرا وكان لا بد من تغييرها.👇🏻

تم إدخال مفهوم ما يعرف ب (وايلد ويزل) عام 1965م وهو تجهيز طائرات مقاتلة ذات مقعدين لتحمل صواريخ مضادة للأشعة (Anti-radiation ) لمهاجمة رادارات الدفاعات الجوية. 👇🏻

تم اختيار طائرة (ف-100) في البداية كانت هذه الطائرات المجهزة بمعدات لاكتشاف الرادارات وتحديد مواقعها تقوم بمصاحبة طائرات (ف-105) إلى أهدافها وتقوم الطائرات الأخيرة بمهاجمة الأهداف.👇🏻

بعد ذلك تم استبدال طائرة (ف-100) بطائرة (ف-105) السريعة, ثم تم استبدال هذه أيضا بطائرة (ف-4) فانتوم وتجهيزها بصواريخ (ِAGM-45 Shrike).👇🏻

تم تزويد معظم الطائرات أثناء هذه الحرب بمعدات الإنذار الراداري (RWR) لتقديم الإنذار إلى الأطقم الجوية عن وجود التهديد, وتم استخدام أجهزة الحماية الذاتية على معظم الطائرات, وعند أواخر هذه الحرب تم تطوير طائرات التشويش المساند الذي كانت تقوم به طائرات (ف-111 ) ، للقوات الجوية👇🏻

وطائرات (EA-6-B) للقوات البحرية وباستخدام نفس جهاز التشويش (ALQ-99), وفي هذه الفترة وضع مفهوم التشويش على الاتصالات كجزء من حرب القيادة والسيطرة إلا أن هذه المنظومة المتمثلة في طائرات (EC-130 compass call) لم ترى النور إلا في عام 1982م.👇🏻

في الحرب العربية الإسرائيلية عام 1973م دخلت صواريخ (سام-6) المتطورة إلى الميدان، وكانت فعالة جدا ضد الطيران الإسرائيلي واستخدمت إسرائيل معدات التشويش والإنذار الراداري على طائراتها للحماية الذاتية👇🏻

كما قامت باستخدام طائرات عمودية مجهزة بمعدات التشويش المساند لتقديم الإسناد عن بعد للطيران الإسرائيلي، حيث قام المصريون باستخدام معدات تشويش أرضية للتشويش على رادارات الطائرات الإسرائيلية كما قاموا بالتشويش من محطات أرضية على اتصالات الجيش الإسرائيلي، وفي الهجوم الاسرائلي 👇🏻

على بطاريات الصواريخ السورية في سهل البقاع عام 82م استخدموا التشويش ووسائل الخداع لإجبار الرادارات السورية على التشغيل ومكن الإسرائيليون من تحديد مواقعها ومعرفة مواصفات الرادارات وقياساتها لبرمجتها في معداتهم ثم استخدموا المدفعية والصواريخ المضادة للإشعاع لتدميرها

في حرب تحرير الكويت كانت الحرب الالكترونية هي اللاعب الأكبر والعامل الأبرز فقد قام الأمريكيون باستخدام جميع وسائل وأساليب الحرب الالكترونية المتوفرة لديهم وخاصة الثلاثي القوي (طائرات EA-6B ) للتشويش على الرادارات وطائرات (EC-130 ) للتشويش على الاتصالات

وطائرات (Wild weasel) الحاملة للصواريخ المضادة للأشعة, عمل هذا الثلاثي بتكامل لإخماد الدفاعات العراقية والحيلولة دون تمرير المعلومات العراقية مما أدى إلى انهيار أي عمل منسق للقوات العراقية ضد قوات التحالف وتدمير الدفاعات الجوية العراقية والاتصالات بين القيادات والقوات في الميدان

مما جعل القوات المتحالفة تعلن تحقيق السيطرة الجوية على كامل الأرض العراقية خلال أيام قليلة وتقطع الاتصالات مع القوات الميدانية في مسرح العمليات في الكويت وجنوب العراق مما جعل هذه القوات تتخبط على غير هدى وتفاجأ بالهجوم البري للقوات المتحالفة من الشمال الغربي.

كان دور الحرب الالكترونية في حرب تحرير الكويت لم يظهر بهذه الصورة في حرب كوسوفو مع أن قوات حلف الأطلسي استخدمت معدات متطورة جدا ضد الدفاعات الجوية الصربية

إلا أن التكتيك الذي تم إتباعه من قبل الصرب المعروف بتكتيك (اضرب واهرب) شكل تحديا لا يستهان به للقوات الجوية لحلف الأطلسي وجعلها تتأخر في تحقيق السيطرة الجوية.

أثناء الثورة الليبية استخدم الأمريكيون صواريخ كروز لإخماد الدفاعات الجوية الليبية وقد حققت هذه الصواريخ نتائج مذهلة في هذا الجانب.

الدروس المستفادة من هذه الحروب انه لا يمكن خوض حرب ناجحة مستقبلا من دون استخدام وسائل وأساليب الحرب الالكترونية الكفيلة بتحقيق السيطرة على المجال الكهرومغناطيسي، وقد أصبحت الحرب الالكترونية جزءا من عمليات المعلومات التي تهدف إلى تحقيق التفوق في مجال القيادة والسيطرة.

السؤال ليس عن ضرورة توفر قدرات الحرب الالكترونية وتكاملها مع مفهوم العمليات والتكتيك المستخدم ولكن السؤال هو ما هي القدرات الضرورية؟
وقبل أن نتحدث عن الحرب الالكترونية 👇🏻

تتواجد الطاقة الكهرومغناطيسية على مدى واسع من الترددات وفي أشكال مختلفة مثل موجات الراديو (RF ) والأشعة تحت الحمراء والأشعة المرئية والأشعة فوق البنفسجية وغيرها, المجال الكهرومغناطيسي هو الوسط الذي تعمل من خلاله أجهزة الاتصالات والرادار والأشعة تحت الحمراء وغيرها,👇🏻

ويعمل عدد كبير من المعدات على هذا المجال فالصوت يغطي النطاق من الصفر إلى حوالي (20,000) هرتز ثم يبدأ المجال الالكتروني فوق المجال الصوتي حيث الترددات الخاصة بالإذاعات التي تبث باستخدام تضمين السعة (Amplitude Modulation),👇🏻

والبث في هذا النطاق يتبع الموجات الأرضية حيث تتحرك معظم القوة في هذه الإشارات قريبا من الأرض.

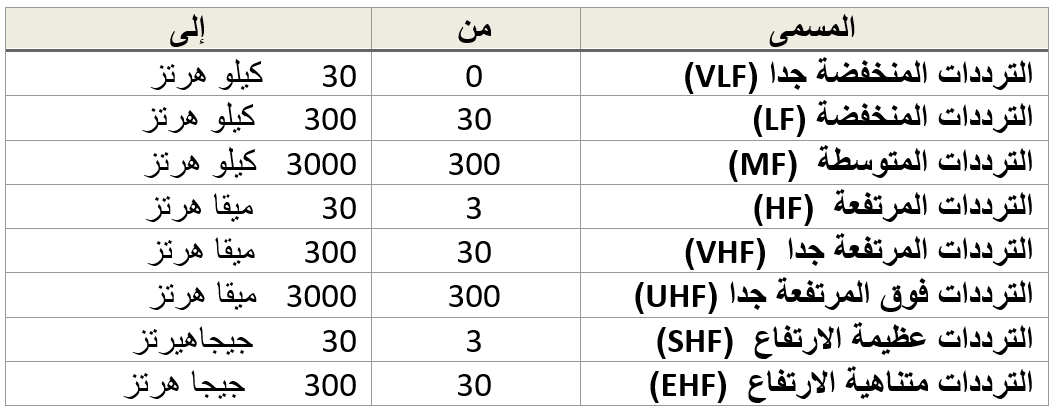

يقع الإرسال على الموجات السماوية في نطاق الترددات العالية (High Frequency) الذي يحتل النطاق من (3-30 ميقا هرتز) ويستخدم أساسا للاتصالات البعيدة. فوق هذا التردد يوجد نطاق الترددات المرتفعة جدا (Very High Frequency) الذي يحتل النطاق من (30-300 ) ميقا هرتز, 👇🏻

والبث على هذا النطاق وما فوقه يتخذ مسارا مستقيما على خط البصر (Line of sight)ومن المعروف أن الإرسال على خط البصر يكون محدودا بكروية الأرض لذا يكون قصير المدى نسبيا إلا انه يمتاز بأنه يمكن تركيب عدد من الأجهزة العاملة على نفس التردد من دون أن تتداخل إشاراتها إذا كانت تقع وراء 👇🏻

الأفق من بعضها البعض, كما انه كلما ارتفع التردد كان من الأسهل توجيه معظم الطاقة في الاتجاه المطلوب. ويعمل العديد من الأجهزة على هذا النطاق من الإذاعات التي تبث باستخدام تضمين التردد (FM) والتلفزيون والاتصالات العسكرية والمدنية وبعض الرادارات.

فوق هذا النطاق يقع نطاق الترددات المتناهية الارتفاع (Ultra High Frequency) وتغطي الترددات من (300-3000 ) ميقا هرتز و يعمل على هذا النطاق الكثير من الاتصالات ومعظم الرادارات. الترددات فوق (30 جيجا هرتز تسمى الترددات الميلمترية لان طول الموجة لهذه الترددات يقاس بالمليمتر.👇🏻

يزداد امتصاص الغلاف الجوي للطاقة الكهرومغناطيسية على الترددات فوق (20 ) جيجا هرتز وتصبح قصيرة المدى ويستخدم نطاقات محددة في هذا النطاق يقل فيها امتصاص الإشارات الكهرومغناطيسية أهمها (35 و94 جيجا هرتز) ويوجد بعض الرادارات على النطاق الأول 👇🏻

وفوق الأشعة تحت الحمراء تقع الأشعة المرئية ثم الأشعة فوق البنفسجية وهذه الأشعة تقاس بطول الموجة بالمايكروميتر نظرا لارتفاع تردداتها بشكل كبير فيقال 1 مايكرو متر مثلا.

يجب أن نتعرف على مبادئ البث الكهرومغناطيسي ومن ثم معرفة كيف تعمل الرادارات, وكيف يتم توجيه الصواريخ نحو أهدافها, وكيف تعمل أنظمة الدفاع الجوي, فهذه المعرفة ضرورية لفهم الحرب الالكترونية.

عند الترددات المنخفضة (30-300 ) كيلو هرتز تكون الموجات الأرضية هي الأفضل للاتصال على مسافات بعيدة, وبما أن طبقة الآينوسفير لا تؤثر على هذه الترددات تكون الإشارة مستقرة و تكون التغيرات الموسمية عليها ضئيلة. 👇

نطاق الترددات المتوسطة (300كيلو هرتز- 3 ميقا هرتز) تختلف مسافة الموجات الأرضية من 50 ميل عند 3 ميقا هرتز إلى حوالي 400 ميل عند 300 كيلو هرتز, ويمكن استقبال الموجات السماوية للجزء الأدنى من هذا النطاق 👇

إلا أن امتصاص الموجات السماوية يزداد نهارا كلما ارتفعت الترددات حتى 1400 كيلو هرتز وبعد ذلك يقل الامتصاص كلما ارتفعت الترددات حتى الوصول إلى نطاق الترددات المرتفعة جدا (VHF), أثناء الليل يمكن استقبال الموجات السماوية على الترددات المتوسطة عند مسافات تصل إلى 8000 ميل.👇

عند نطاق الترددات المرتفعة (3-30 ) ميقا هرتز تنخفض مسافة الموجات الأرضية سريعا كلما ارتفعت الترددات, أما الموجات السماوية فهي محكومة عادة بحالة الآينوسفير, وقد ثبت أن الترددات (3-30 ) ميقا هرتز هي الأفضل للمسافات البعيدة.
في نطاق الترددات المرتفعة جدا "VHF" (30-300 ) ميقا هرتز 👇

تكون الموجات الأرضية محدودة على خط البصر قد يكون هناك القليل من الانكسار للموجات السماوية بواسطة الآينوسفير للترددات الأدنى في هذا النطاق, لا يكون الاتصال ناجحا فوق 150 ميقا هرتز ما لم يتم رفع كل من هوائي الإرسال والاستقبال بما يكفي فوق سطح الأرض للسماح للاتصال المباشر (خط البصر)

على نطاق الترددات متناهية الارتفاع (UHF) 300-3000 ميقا هرتز لا بد من استخدام الاتصال المباشر (خط البصر) لكافة أشكال إرسال موجات الراديو وهي محدودة لمسافة قصيرة وراء الأفق, ولكن غياب الضوضاء وعدم اضمحلال الإشارة على النطاقين (VHF&UHF) يجعل الاستقبال على خط البصر ناجح جدا.
👇

طول الموجة (Wave length) وهو القياس الخطي لدورة واحدة من الطاقة.
التردد (Frequency ) عدد الدورات أو طول الموجات الذي يحصل في ثانية واحدة.
السرعة (Velocity ) تتحرك الطاقة الكهرومغناطيسية بسرعة الضوء وهي (300,000) كيلومتر في الثانية.👇

المرحلة (Phase ) هو الدرجة أو الجزء من الدورة (طول الموجة) يقاس بالدرجات من موقع معياري أو من لحظة معينة عندما تمر مقادير متذبذبة عبر الصفر في نفس اللحظة يقال أنها في نفس المرحلة (In phase).

الانسجام (Coherency ) يقال لمقطورة الموجات الكهرومغناطيسية التي يتم بثها في انسجام أنها منسجمة ما يعني أن الموجات المتتابعة متساوية في طول الموجة (التردد) وفي المرحلة. معظم مصادر الطاقة الطبيعية غير منسجمة أي انه لا يجمعها أي نظام واحد.👇

فائدة البث المنسجم أن مخرجات الطاقة يمكن تركيزها بفاعلية مما يوفر قدرا اكبر للعمل المطلوب.
السعة (Amplitude ) وهو درجة التذبذب بين الموجب والسالب

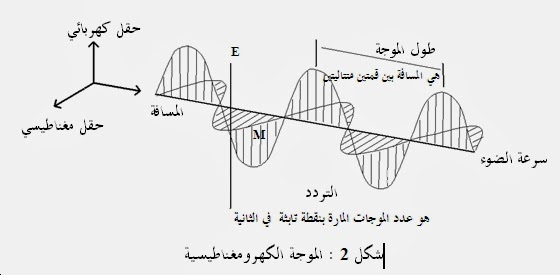

الشحنة الكهربائية المتذبذبة تولد حقلا كهربائيا متغيرا يتحرك عبر الفضاء, 👇

هذه الشحنة الكهربائية المتحركة تولد بدورها حقلا مغناطيسيا متغيرا على زاوية قائمة مع الحقل الكهربائي, وهذان الحقلان الكهربائي والمغناطيسي يتحركان في نفس الاتجاه ولكن بزاوية قائمة من احدهما للأخر صانعان ما يعرف بالموجة الكهرومغناطيسية.
