أحد أهم العناصر الكهربائية والتي لا يمكن الاستغناء عنها في الدوائر الكهربائية هي المقاومة ، تقريبا كل ما نعرفه عن المقاومة هو قانون أوم، لذا دعونا نتعمق قليلا في هذا العنصر من خلال هذا الثريد.
@Electric_Engg
@Electric_Engg

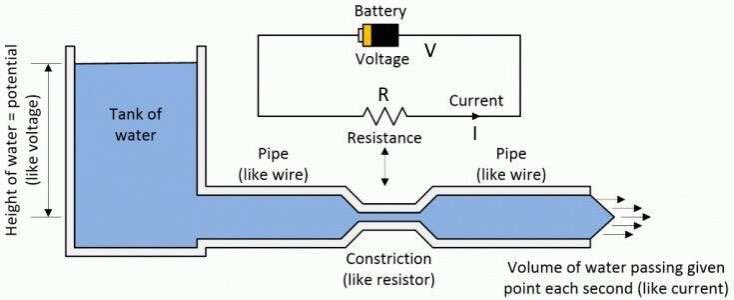

تعرف المقاومة الكهربائية على أنها عنصر كهربائي يعمل على مقاومة تدفق التيار الكهربائي، لذا فهي تتناسب عكسيا مع التيار وطرديا مع فرق الجهد، وتقاس بوحدة أوم نسبة إلى العالم الذي اكتشفها، والصور التالية توضح دور المقاومة في الدائرة الكهربائية.
يمكن تصنيف المقاومات إلى قسمين حسب قيمتها :
١- مقاومات ثابتة
٢- مقاومات متغيرة
وسنتحدث عن كل قسم على حدة.
١- مقاومات ثابتة
٢- مقاومات متغيرة
وسنتحدث عن كل قسم على حدة.
١- مقاومة ثابتة
وهي المقاومات التي لها قيمة ثابتة لا يمكن تغييرها لأي سبب كان، ومن أمثلتها:
١- كربونية

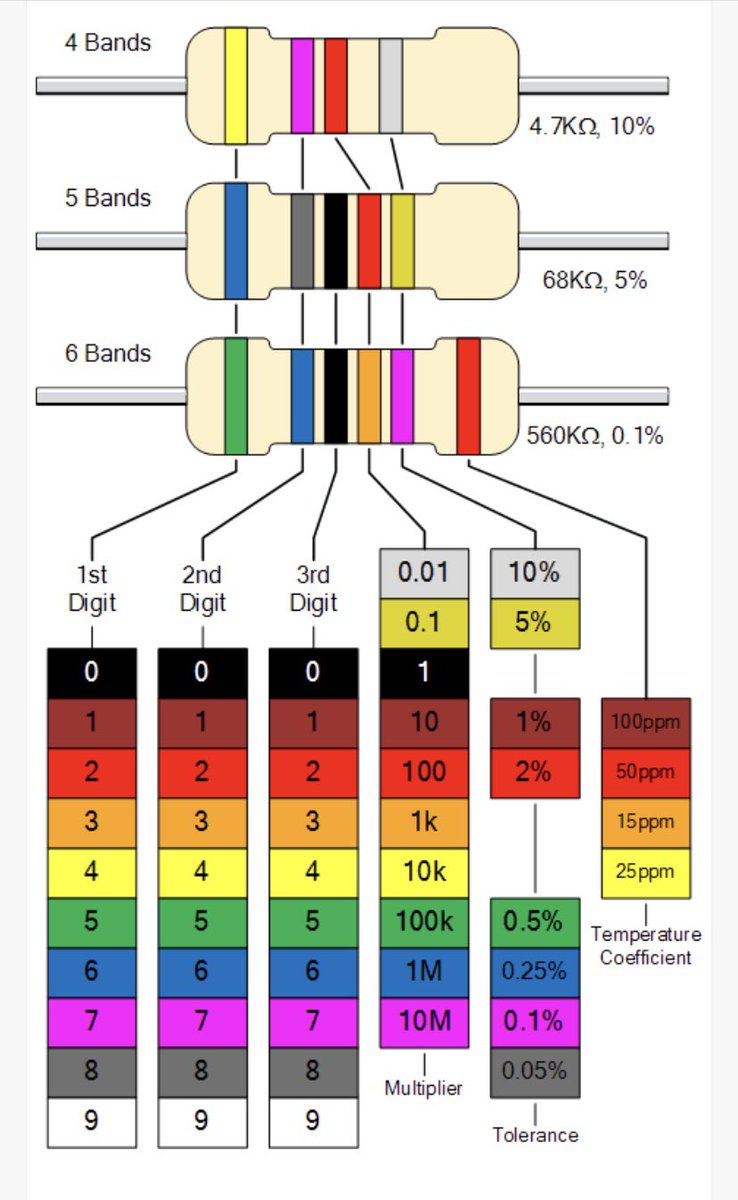

وسميت بذلك لأن المادة الناقلة للتيار مصنوعة من الكربون، ويمكن معرفة قيمتها عن طريق كود الألوان الموجود بالصورة ، وقيمة مقاومتها كبيرة لكنها لا تستطيع تحمل القدرة العالية.
وهي المقاومات التي لها قيمة ثابتة لا يمكن تغييرها لأي سبب كان، ومن أمثلتها:
١- كربونية
وسميت بذلك لأن المادة الناقلة للتيار مصنوعة من الكربون، ويمكن معرفة قيمتها عن طريق كود الألوان الموجود بالصورة ، وقيمة مقاومتها كبيرة لكنها لا تستطيع تحمل القدرة العالية.
٢- سلكية
وسميت بذلك لأن المادة الناقلة للتيار عبارة عن سلك ملفوف بعدد معين من اللفات حسب قيمة المقاومة، وقيمة مقاومتها صغيرة لكنها تستطيع تحمل قدرة عالية.
٣- سطحية

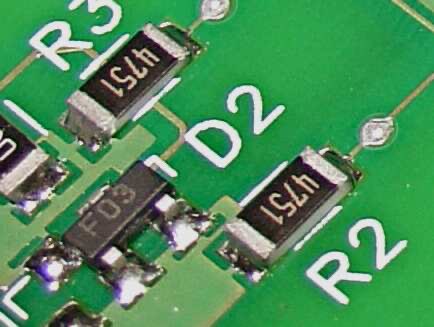

وهي عبارة عن مقاومات صغيرة الحجم توضع على سطح لوحة PCB كما في الصورة، ومن مزاياها أنها لا تحتاج إلى ثقوب لتثبيتها.
وسميت بذلك لأن المادة الناقلة للتيار عبارة عن سلك ملفوف بعدد معين من اللفات حسب قيمة المقاومة، وقيمة مقاومتها صغيرة لكنها تستطيع تحمل قدرة عالية.
٣- سطحية
وهي عبارة عن مقاومات صغيرة الحجم توضع على سطح لوحة PCB كما في الصورة، ومن مزاياها أنها لا تحتاج إلى ثقوب لتثبيتها.

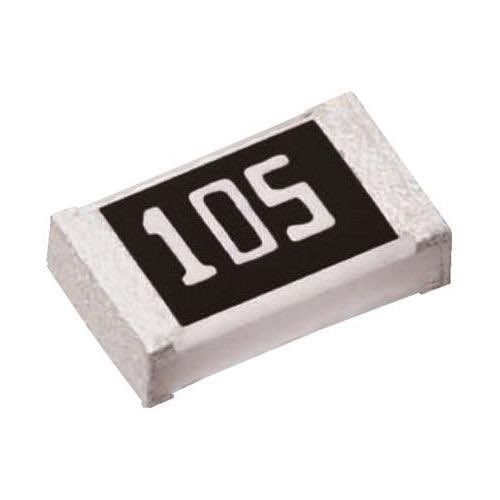

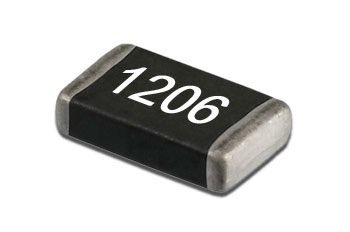

يتم قراءة قيمتها من اليسار إلى اليمين، حيث أن آخر رقم دائما يعبر عن عدد الأصفار، فمثلا هذه المقاومات الموجودة بالصورة قيمها كالتالي :
١٠٥
١٠٠٠٠٠٠ أوم = ١ ميجا أوم
١٢٠٦
١٢٠٠٠٠٠٠٠ أوم =١٢٠ ميجا أوم
١٠٥
١٠٠٠٠٠٠ أوم = ١ ميجا أوم
١٢٠٦
١٢٠٠٠٠٠٠٠ أوم =١٢٠ ميجا أوم
٢- مقاومة متغيرة
وهي مقاومات قابلة للتغيير على حسب نوعه، ولكل نوع طريقته في تغيير مقاومته ومن أمثلتها :
١-المقاومة الضوئية (LDR)

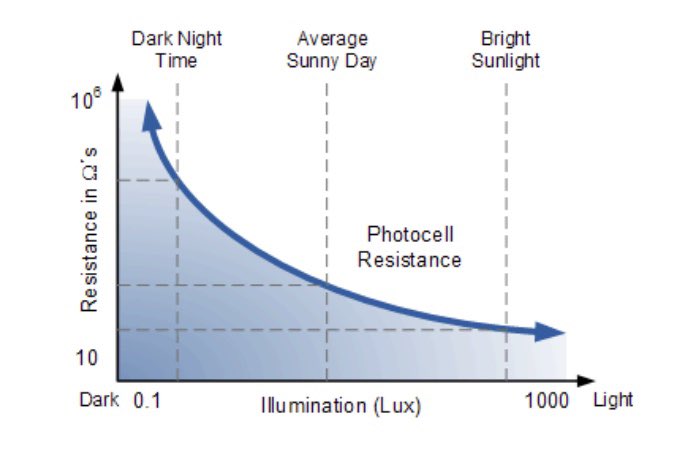

وهي مقاومة تتغير مع تغير كمية الضوء الساقط عليها، وكلما زادت كمية الضوء الساقط عليها كلما قلت المقاومة، والصورة التالية توضح سلوك المقاومة.
وهي مقاومات قابلة للتغيير على حسب نوعه، ولكل نوع طريقته في تغيير مقاومته ومن أمثلتها :
١-المقاومة الضوئية (LDR)
وهي مقاومة تتغير مع تغير كمية الضوء الساقط عليها، وكلما زادت كمية الضوء الساقط عليها كلما قلت المقاومة، والصورة التالية توضح سلوك المقاومة.

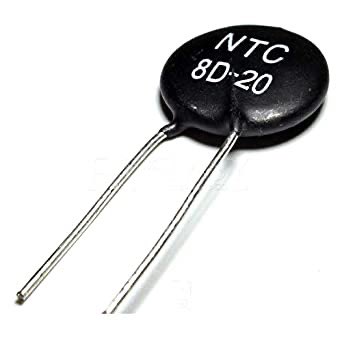

٢-المقاومة الحرارية

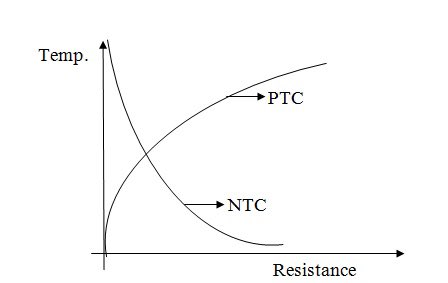

وهي مقاومة تتغير مع تغير درجة الحرارة حولها ، ويوجد منها نوعين، أحدهم ذو علاقة طردية مع قيمة المقاومة وهو Positive Temperature Coefficient (PTC) ،والآخر ذو علاقة عكسية مع المقاومة وهو Negative Temperature Coefficient (NTC)، وسلوكهما كما هو مبين في الصورة .
وهي مقاومة تتغير مع تغير درجة الحرارة حولها ، ويوجد منها نوعين، أحدهم ذو علاقة طردية مع قيمة المقاومة وهو Positive Temperature Coefficient (PTC) ،والآخر ذو علاقة عكسية مع المقاومة وهو Negative Temperature Coefficient (NTC)، وسلوكهما كما هو مبين في الصورة .

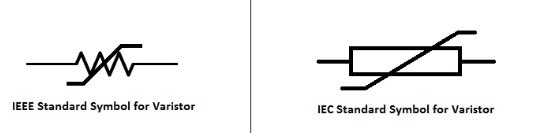

٣- المقاومة الجهدية (VDR) أو Varistor

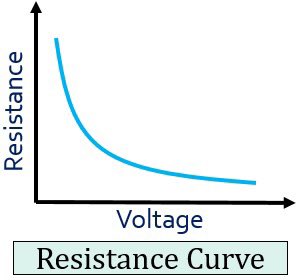

وهي مقاومة تعتمد على كمية الجهد المؤثر على أطرافها، وتقل مع زيادة الجهد المؤثر على أطرافها، ويوصل على التوازي مع الأجهزة ليحميها من ارتفاع الجهد، والصورة التالية توضح سلوك المقاومة.
انتهى
