كلنا نعرف rectifier والذي يقوم بتحويل التيار من AC إلى DC باستخدام الدايود، سواء كان half أو full wave ، لكن هل يوجد أداة يقوم بنفس العملية وفي نفس الوقت نستطيع التحكم به ولو بشكل جزئي؟
هذه هي وظيفة وعمل SCR، وفي هذا الثريد راح ألخص وأبسط فكرته ومبدأ عمله.
@Electric_Engg
هذه هي وظيفة وعمل SCR، وفي هذا الثريد راح ألخص وأبسط فكرته ومبدأ عمله.
@Electric_Engg
SCR (Silicon Controlled Rectifier)
هو أحد وأقدم وأشهر عضو من عائلة thyristors، لذلك عندما نقول thyristor بدون تحديد العضو، فيقصد به في الغالب هذا العضو، وهو مكون من جهازي BJTs، أحدهم PNP والآخر NPN، كما هو موجود بالصورة.
هو أحد وأقدم وأشهر عضو من عائلة thyristors، لذلك عندما نقول thyristor بدون تحديد العضو، فيقصد به في الغالب هذا العضو، وهو مكون من جهازي BJTs، أحدهم PNP والآخر NPN، كما هو موجود بالصورة.

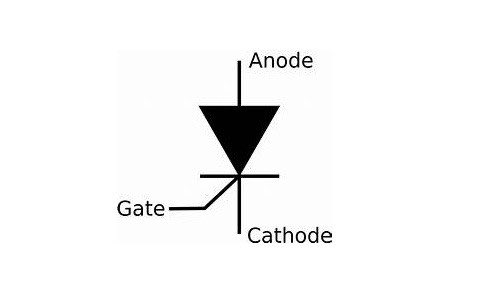

كما نلاحظ في الصورة ، رمزه الكهربائي يشبه رمز الدايود إلى حد كبير ، لأنه تقريبا يقوم بنفس مبدأ عمله، والفرق بينهما هو وجود طرف Gate، فما وظيفته؟
عند تمرير تيار في طرف Gate، يقوم بتشغيل SCR ووضعه في حالة ON، لكن في حال فصل تيار Gate عنه فإنه لن يصبح في حالة OFF، بل سيبقى في حالة ON ،لذلك فهو يعتبر شبه متحكم (Semi-controlled switch)، لكن لماذا لا يصبح في حالة OFF عند فصل تيار Gate؟

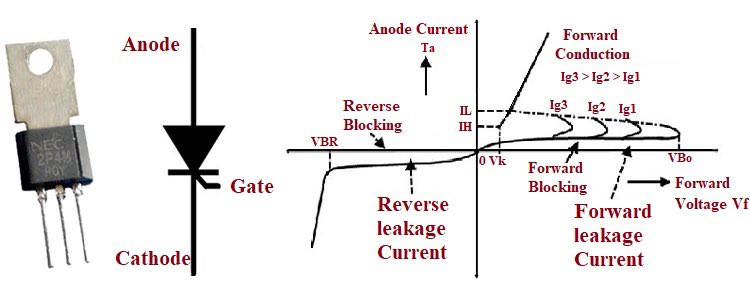

الجواب هو أنه في حال تمرير تيار في طرف Gate ووصول التيار المار بالأنود(Ia) إلى قيمة أكبر من Latching Current (IL)، فإنه سيصبح قادرا على الاعتماد على نفسه في البقاء على حالة ON، لذلك عند فصل تيار Gate، فإنه سيبقى في حالة ON، والصورة التالية توضح سلوك SCR.
هل يوجد طريقة لتحويله لحالة OFF؟
نعم يوجد ولكن ليس عن طريق طرف Gate، وأحد هذه الطرق هو جعل قيمة Ia أقل من Holding Current (IH).
نعم يوجد ولكن ليس عن طريق طرف Gate، وأحد هذه الطرق هو جعل قيمة Ia أقل من Holding Current (IH).

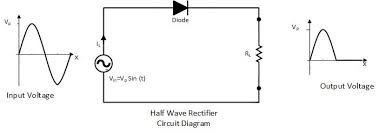

كما نعلم أن تيار AC عبارة عن نصفين من الدورة الواحدة، أحدهم النصف الموجب والآخر النصف السالب، وفي حال مروره بالدايود فسيتم السماح بمرور النصف الموجب كامل ومنع النصف السالب من المرور ، وهذا النوع من rectifiers يسمى uncontrolled rectifier، لكن ماذا إذا مر ب SCR؟

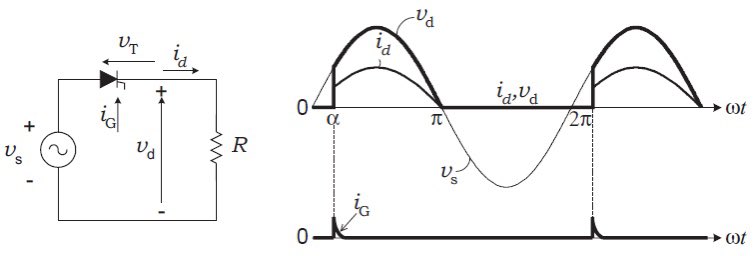

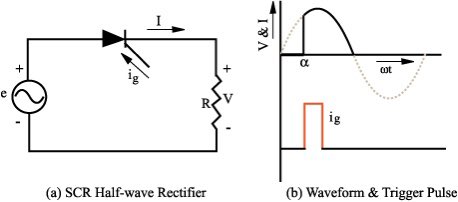

كما هو موضح بالصور، فإن قيمة التيار في البداية صفر، إلى أن يتم تمرير تيار Gate بعد فترة زمنية وعند زاوية مقدارها "ألفا"، عندها يمر التيار إلى أن تصل إلى النصف السالب و يمنعه من المرور وتعاد الدورة، وهذا النوع من rectifiers يسمى controlled rectifier.
