سأضع تحت هذه التغريدة تعريف بال #مصطلحات_هندسية متعارف عليها في البناء والتشييد وبين المقاولين
- الخنزيرة : هي قوائم وعوارض خشبية يقوم المقاول بوضعها وتثبيتها على حدود الأرض وذلك ليتمكن من نقل المحاور والخطوط الوهمية التي تكون على المخطط إلى الواقع. وتبقى الخنزيرة إلى صب الميدة
- الخنزيرة : هي قوائم وعوارض خشبية يقوم المقاول بوضعها وتثبيتها على حدود الأرض وذلك ليتمكن من نقل المحاور والخطوط الوهمية التي تكون على المخطط إلى الواقع. وتبقى الخنزيرة إلى صب الميدة
الغطاءالخرساني أو ال(cover) : هو الفراغ الذي يكون بين حديد التسليح والشدة الخشبية وهو مهم جداً لحماية الحديد. وله مقاسات محددة حسب العنصر الإنشائي. فمثلا القواعد الملامسة للتربة يجب أن لايقل الغطاء الخرساني عن 7.5 سم. وفي الأعمدة والأسقف لا يقل عن 2 سم.
#مصطلحات_هندسية
#مصطلحات_هندسية
#مصطلحات_هندسية

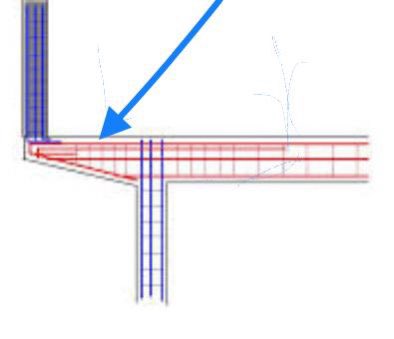

الكابولي أو الظفر : هو الجسر أو السقف الطائر في الهواء بدون أن يرتكز على عمود
(انظر للطرف الأيسر من الصورة المرسومة) وانظر إلى صورة المبنى حيث وضع جزء من السقف طائر في الهواء
الكابولي أو الظفر : هو الجسر أو السقف الطائر في الهواء بدون أن يرتكز على عمود
(انظر للطرف الأيسر من الصورة المرسومة) وانظر إلى صورة المبنى حيث وضع جزء من السقف طائر في الهواء
#مصطلحات_هندسية

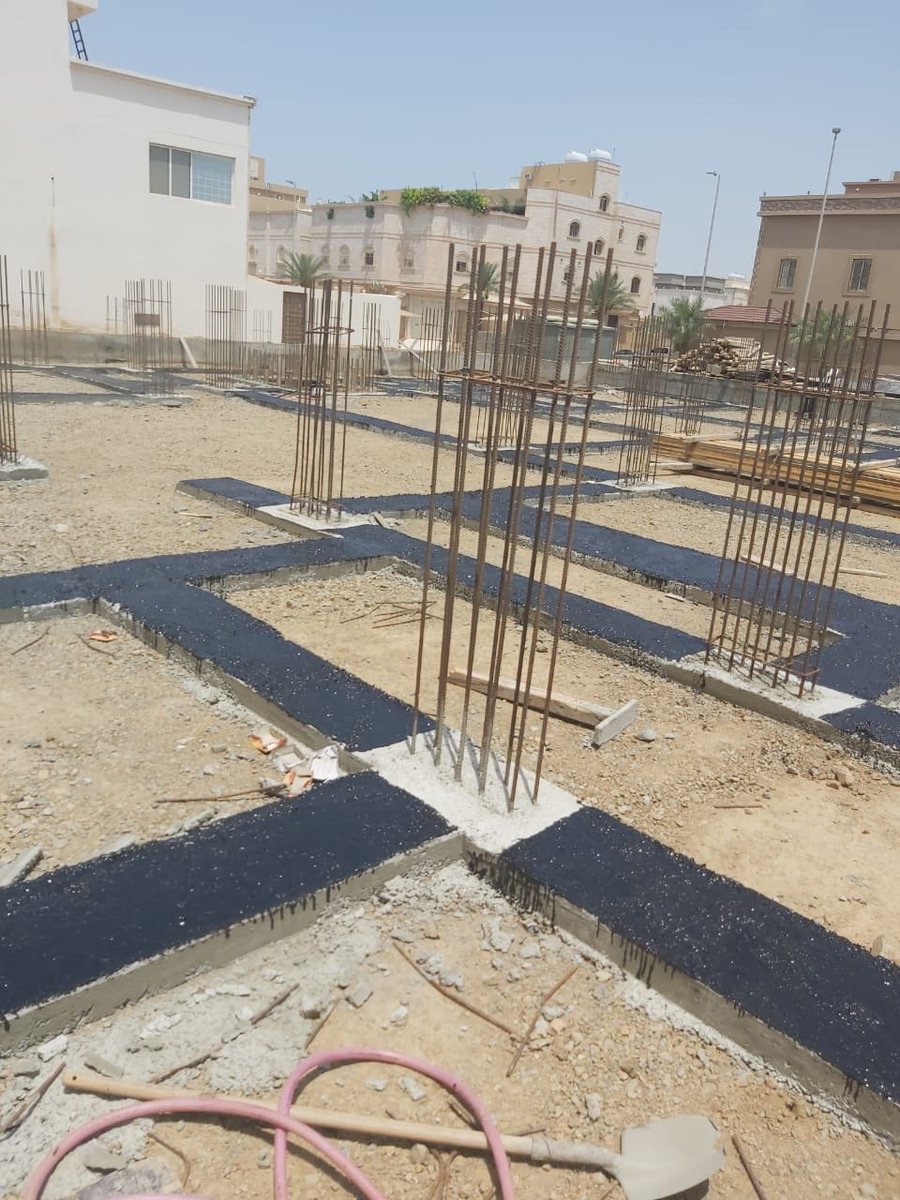

الميدة : هي جسور أرضية بارتفاع غالباً يكون 60 سم ومهمتها حمل الحوائط في الدور الأرضي.
الميدة : هي جسور أرضية بارتفاع غالباً يكون 60 سم ومهمتها حمل الحوائط في الدور الأرضي.
#مصطلحات_هندسية

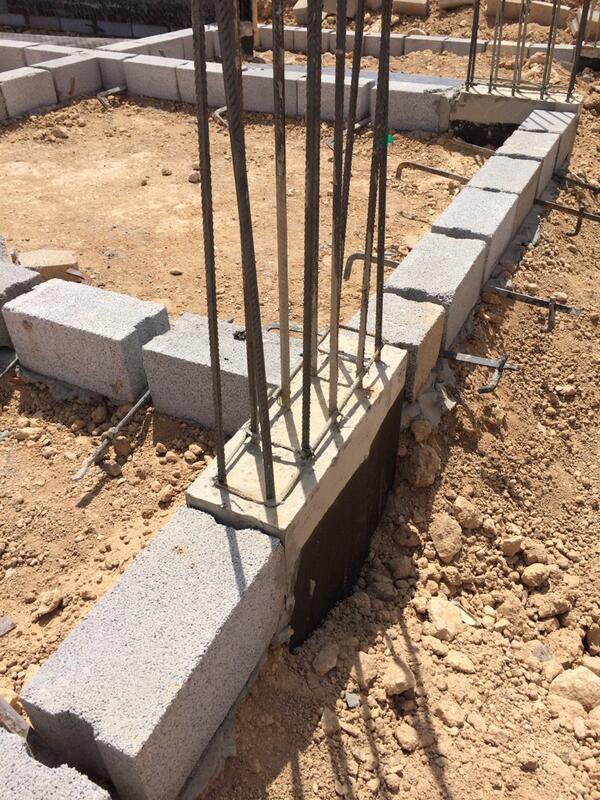

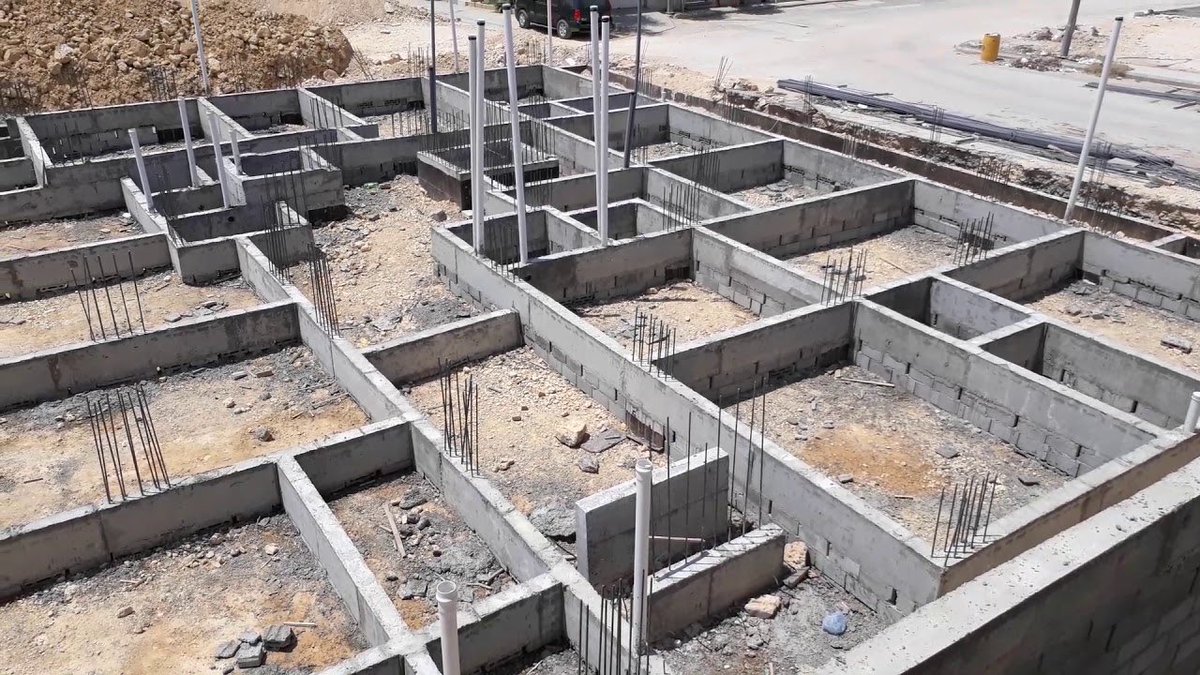

كرسي الميدة : صف أو اكثر من البلوك يُرص على الأرض ليكون أرضية للميدة ولتثبيت شدة الميدة الخشبية على هذا الكرسي. في بعض الأحيان يُستغنى عن البلوك بخرسانة عادية سماكة 10 سم كما هو واضح في الصورة الأخرى. ويفضل تلييس سطح الكرسي إذا كان بلوك ومن ثم دهانه ضد الرطوبة.
كرسي الميدة : صف أو اكثر من البلوك يُرص على الأرض ليكون أرضية للميدة ولتثبيت شدة الميدة الخشبية على هذا الكرسي. في بعض الأحيان يُستغنى عن البلوك بخرسانة عادية سماكة 10 سم كما هو واضح في الصورة الأخرى. ويفضل تلييس سطح الكرسي إذا كان بلوك ومن ثم دهانه ضد الرطوبة.
#مصطلحات_هندسية

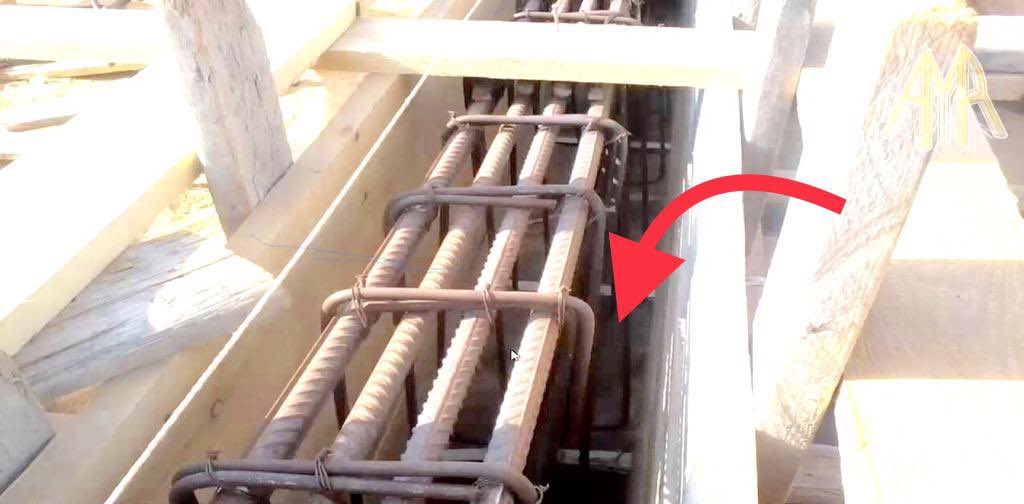

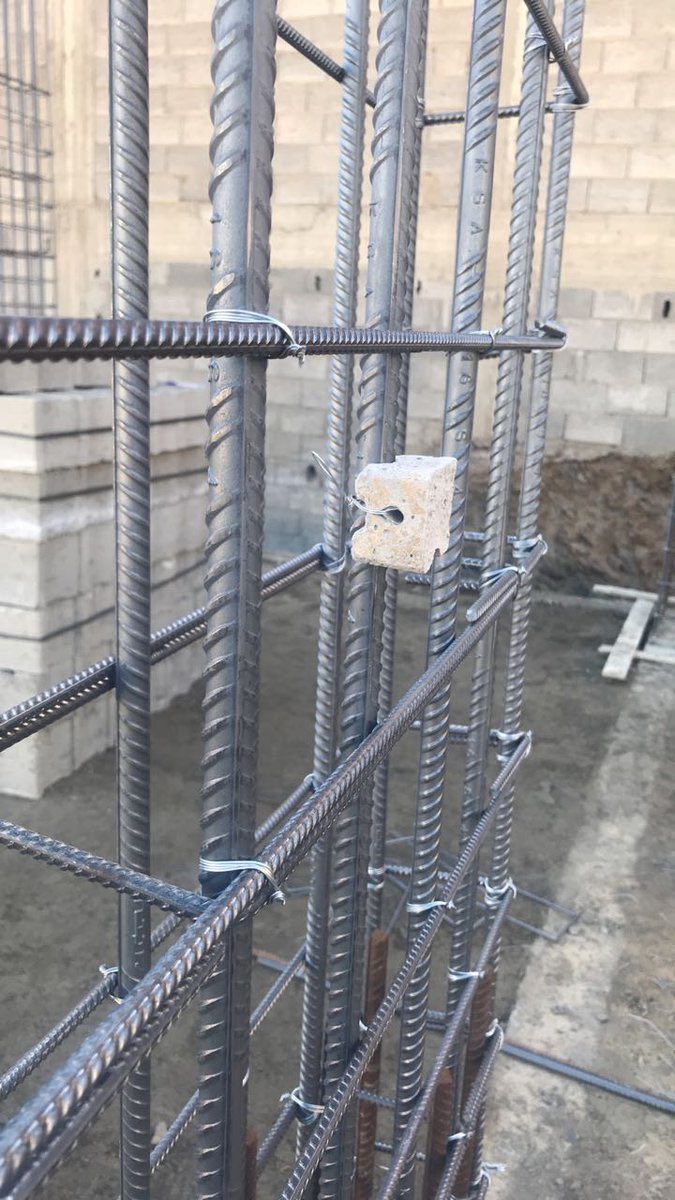

البسكوت : قطعة صغيرة من الخرسانة أو البلاستيك بسماكات مختلفة تتراوح من 2 سم إلى 5 سم توضع على حديد التسليح في الأعمدة والجسور والأسقف وذلك لخلق فراغ ثابت وموحد بين الحديد والخشب وهو مايعرف بالغطاء الخرساني. البسكوت الخرساني ممكن يكون جاهز وممكن يعمل في الموقع
البسكوت : قطعة صغيرة من الخرسانة أو البلاستيك بسماكات مختلفة تتراوح من 2 سم إلى 5 سم توضع على حديد التسليح في الأعمدة والجسور والأسقف وذلك لخلق فراغ ثابت وموحد بين الحديد والخشب وهو مايعرف بالغطاء الخرساني. البسكوت الخرساني ممكن يكون جاهز وممكن يعمل في الموقع
#مصطلحات_هندسية
الجسر المقلوب هو : جسر من الخرسانة المسلحة بعرض 20 سم غالباً وارتفاع 30-40 سم يُنفذ على حدود الأسقف الخارجية المعرضة للشمس مثل السطح والمناور بهدف منع زحف البلاط على السترة بفعل الحرارة والتمدد مما يسبب بتشققات وانفصال السترة في السطح عن السقف.
الجسر المقلوب هو : جسر من الخرسانة المسلحة بعرض 20 سم غالباً وارتفاع 30-40 سم يُنفذ على حدود الأسقف الخارجية المعرضة للشمس مثل السطح والمناور بهدف منع زحف البلاط على السترة بفعل الحرارة والتمدد مما يسبب بتشققات وانفصال السترة في السطح عن السقف.
#مصطلحات_هندسية

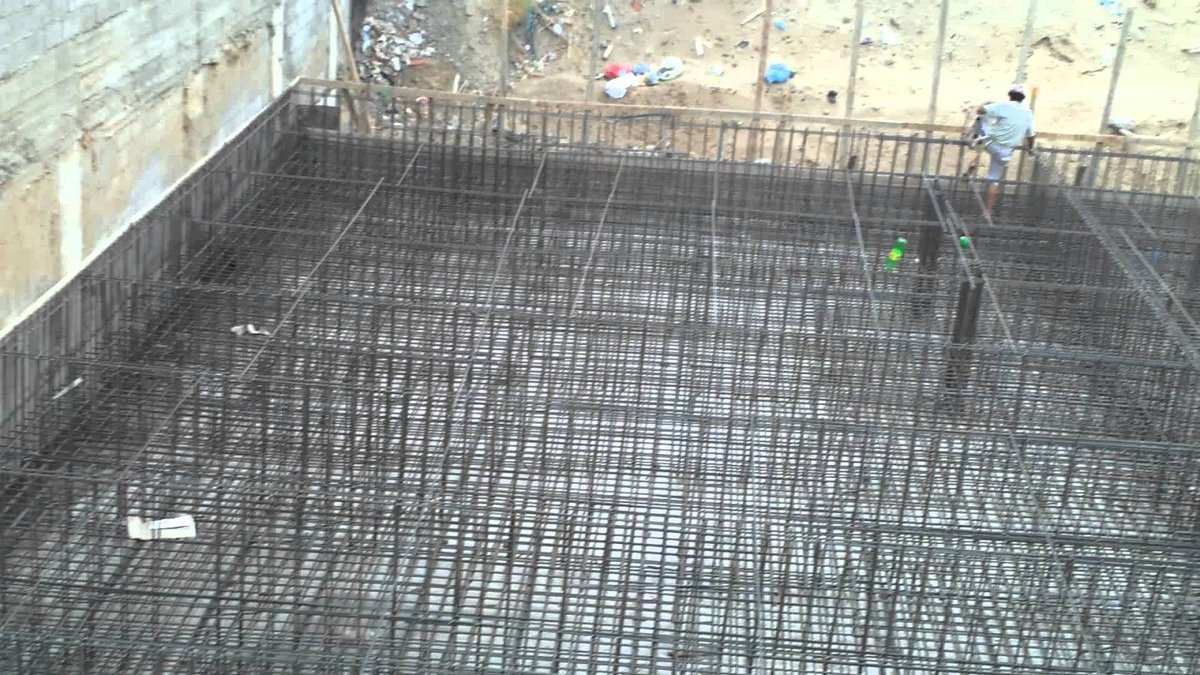

اللبشة: قاعدة خرسانية مسلحة بسماكة مختلفة حسب التصميم. وهي تشبه القواعد المنفصلة ولكن تُنفذ بتفاصيل معينة لكامل الموقع. تستخدم اللبشة في حالة العمارات ذات الطوابق المرتفعة أو حينما يكون هناك قبو يلزم عزله عزلاً مائياً.
اللبشة مكلفة مادياً ولذلك يطلق عليها بلشة☺️
اللبشة: قاعدة خرسانية مسلحة بسماكة مختلفة حسب التصميم. وهي تشبه القواعد المنفصلة ولكن تُنفذ بتفاصيل معينة لكامل الموقع. تستخدم اللبشة في حالة العمارات ذات الطوابق المرتفعة أو حينما يكون هناك قبو يلزم عزله عزلاً مائياً.
اللبشة مكلفة مادياً ولذلك يطلق عليها بلشة☺️
#مصطلحات_هندسية

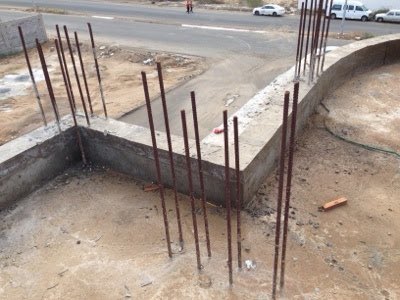

الرقاب ( أو رقاب الأعمدة ) هي الجزء السفلي من الأعمدة، وتقع في المسافة بين القاعدة والميدة . وارتفاعها يتحدد حسب ظروف الموقع وعمق الحفر ومناسيب الشوارع المحيطة.
الرقاب ( أو رقاب الأعمدة ) هي الجزء السفلي من الأعمدة، وتقع في المسافة بين القاعدة والميدة . وارتفاعها يتحدد حسب ظروف الموقع وعمق الحفر ومناسيب الشوارع المحيطة.
