#علم_الارض #جيولوجيا #تعدين
1️⃣

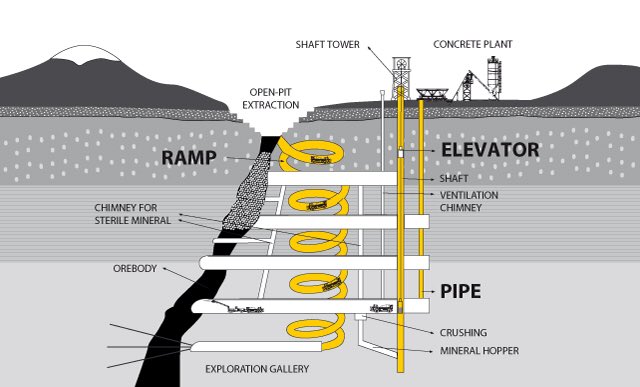

فيما يلي أنواع التعدين تحت الأرض وتطبيقاتها underground mining
تعتمد الطريقة المستخدمة في التعدين تحت الأرض على تركيز الركاز وقوة الصخور المحيطة والمخاطر المختلفة التي ينطوي عليها.
اذا. ما هي هذه الأساليب ، مع تطبيقات كل منها.
1️⃣
فيما يلي أنواع التعدين تحت الأرض وتطبيقاتها underground mining
تعتمد الطريقة المستخدمة في التعدين تحت الأرض على تركيز الركاز وقوة الصخور المحيطة والمخاطر المختلفة التي ينطوي عليها.
اذا. ما هي هذه الأساليب ، مع تطبيقات كل منها.
#علم_الارض #جيولوجيا #تعدين
2️⃣

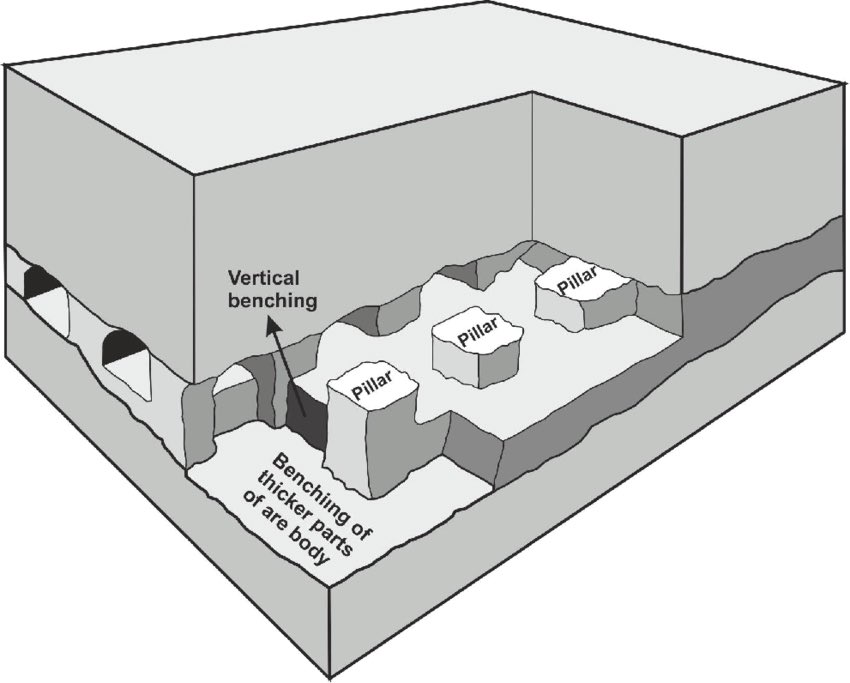

1-تعدين الغرف والأعمدة
في هذه الطريقة ، يتم التعدين في رواسب خام ، تاركًا بعض الركاز في شكل أعمدة لدعم السقف ومنعه من الانهيار. ويؤدي إلى تكوين مساحات تسمى "الغرف" حيث يتم حفر الخام باستخدام "أعمدة" الخام موزعة طوال الوقت.
2️⃣
1-تعدين الغرف والأعمدة
في هذه الطريقة ، يتم التعدين في رواسب خام ، تاركًا بعض الركاز في شكل أعمدة لدعم السقف ومنعه من الانهيار. ويؤدي إلى تكوين مساحات تسمى "الغرف" حيث يتم حفر الخام باستخدام "أعمدة" الخام موزعة طوال الوقت.
#علم_الارض #جيولوجيا #تعدين
3️⃣

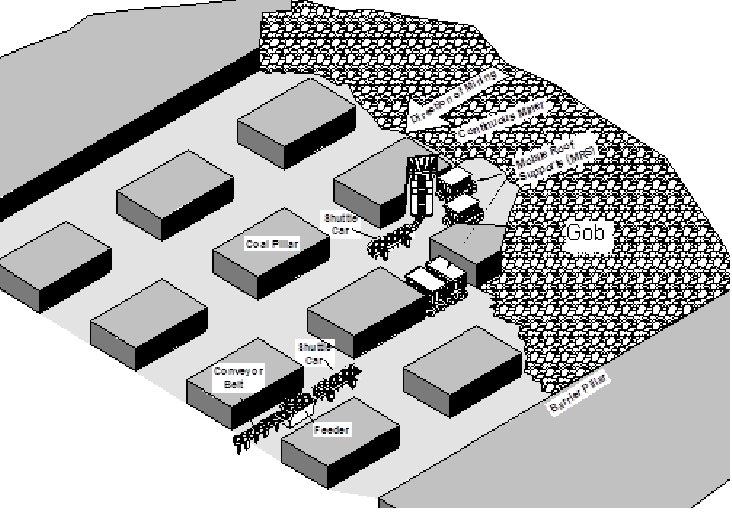

1-تعدين الغرف والأعمدة Room and Pillar Mining
وعندما يتم حفر الخام بالكامل ، يمكن حصاد هذه الأعمدة للحصول على خام إضافي ؛ عملية تسمى "retreat mining
3️⃣
1-تعدين الغرف والأعمدة Room and Pillar Mining
وعندما يتم حفر الخام بالكامل ، يمكن حصاد هذه الأعمدة للحصول على خام إضافي ؛ عملية تسمى "retreat mining
#علم_الارض #جيولوجيا #تعدين
3️⃣
1-تعدين الغرف والأعمدة Room and Pillar Mining
الاستخدامات
رواسب خام مسطحة بسماكة أقل
مناجم الفحم والحديد والنحاس والتلك والكوبالت والدولوميت والبوتاس
3️⃣
1-تعدين الغرف والأعمدة Room and Pillar Mining
الاستخدامات
رواسب خام مسطحة بسماكة أقل
مناجم الفحم والحديد والنحاس والتلك والكوبالت والدولوميت والبوتاس
#علم_الارض #جيولوجيا #تعدين
4️⃣

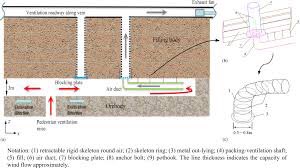

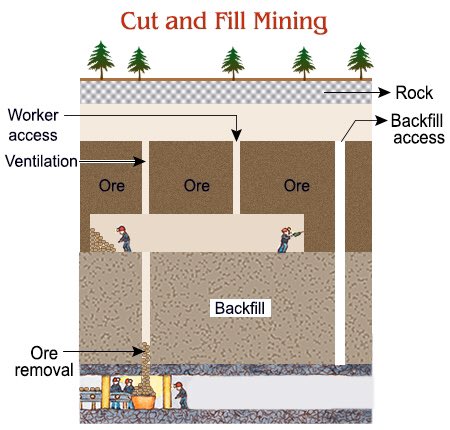

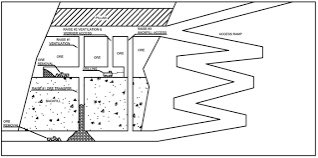

2-قطع وتعبئة التعدين Cut and Fill Mining
في هذه التقنية ، يتم حفر الخام في شرائح أفقية ، وبعد ذلك ، يتم تعبئة الصخور (المساحة الفارغة) بصخور النفايات والأسمنت (تسمى التعبئة الخلفية).
4️⃣
2-قطع وتعبئة التعدين Cut and Fill Mining
في هذه التقنية ، يتم حفر الخام في شرائح أفقية ، وبعد ذلك ، يتم تعبئة الصخور (المساحة الفارغة) بصخور النفايات والأسمنت (تسمى التعبئة الخلفية).
#علم_الارض #جيولوجيا #تعدين
5️⃣
2-Cut and Fill Mining
تساعد هذا التعبئة الخلفية على دعم الصخور المتراكبة ، ويمنعها من الانهيار ، وبالتالي ضمان سلامة عمال المناجم والمعدات ، إلى جانب السماح بالتهوية. و توفير سطح عمل للعمال لحفر أقسام أعلى من خام الخام
5️⃣
2-Cut and Fill Mining
تساعد هذا التعبئة الخلفية على دعم الصخور المتراكبة ، ويمنعها من الانهيار ، وبالتالي ضمان سلامة عمال المناجم والمعدات ، إلى جانب السماح بالتهوية. و توفير سطح عمل للعمال لحفر أقسام أعلى من خام الخام
#علم_الارض #جيولوجيا #تعدين
6️⃣
2-Cut and Fill Mining
الاستخدامات
رواسب خام عمودية ضخمة
الودائع مع الانخفاضات الحادة (الزاوية الأفقية) ، والاستقرار الجيد
خامات عالية الجودة من المعادن ، مثل الذهب والحديد والفضة والنحاس
أجسام خام غير منتظمة الشكل
6️⃣
2-Cut and Fill Mining
الاستخدامات
رواسب خام عمودية ضخمة
الودائع مع الانخفاضات الحادة (الزاوية الأفقية) ، والاستقرار الجيد
خامات عالية الجودة من المعادن ، مثل الذهب والحديد والفضة والنحاس
أجسام خام غير منتظمة الشكل
#علم_الارض #جيولوجيا #تعدين
7️⃣
3- Sub-level Open Stopping
في تقنية التعدين هذه ، يتم حفر سلسلة من الأنفاق الأفقية ، أو المستويات الفرعية ، واحدة فوق الأخرى ، للوصول إلى مستويات مختلفة من الرواسب الخام العمودية. يوجد في الجزء السفلي من الممر نفق للنقل
7️⃣
3- Sub-level Open Stopping
في تقنية التعدين هذه ، يتم حفر سلسلة من الأنفاق الأفقية ، أو المستويات الفرعية ، واحدة فوق الأخرى ، للوصول إلى مستويات مختلفة من الرواسب الخام العمودية. يوجد في الجزء السفلي من الممر نفق للنقل
#علم_الارض #جيولوجيا #تعدين
8️⃣
3- Sub-level Open Stopping
يُستخدم لنقل الخام الذي يتم جمعه في الأسفل. يتم استخدام الأنفاق الموجودة بالقرب من الجزء السفلي لحفر الخام ونسفه ، وعندما لا يمكن الوصول إلى سقف الرواسب بعد الآن ، يتم حفر نفق آخر فوق هذا النفق.
8️⃣
3- Sub-level Open Stopping
يُستخدم لنقل الخام الذي يتم جمعه في الأسفل. يتم استخدام الأنفاق الموجودة بالقرب من الجزء السفلي لحفر الخام ونسفه ، وعندما لا يمكن الوصول إلى سقف الرواسب بعد الآن ، يتم حفر نفق آخر فوق هذا النفق.
#علم_الارض #جيولوجيا #تعدين
9️⃣
3- Sub-level Open Stopping
الاستخدامات
رواسب خام عمودية ضخمة
هيكل قوي من الخام والصخور
مناجم النيكل والرصاص والذهب والزنك
9️⃣
3- Sub-level Open Stopping
الاستخدامات
رواسب خام عمودية ضخمة
هيكل قوي من الخام والصخور
مناجم النيكل والرصاص والذهب والزنك
#علم_الارض #جيولوجيا #تعدين
1️⃣0️⃣

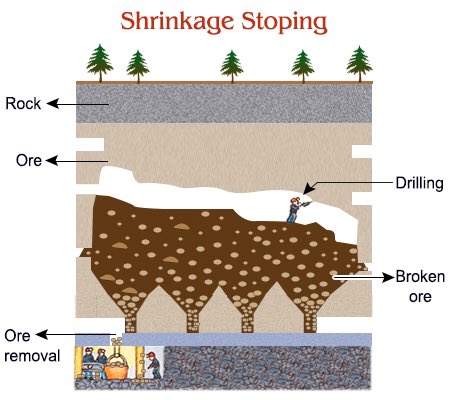

4- Shrinkage Stoping
يتم تنفيذ هذه التقنية في رواسب خام عمودية. ومع ذلك ، في هذه الحالة ، يُسمح للخام المنفجر بالتراكم في الجزء السفلي من broken ore ، وهذا يشكل سطح عمل للتنقيب في مستويات أعلى ، ويدعم أيضًا جدران الموقد.
1️⃣0️⃣
4- Shrinkage Stoping
يتم تنفيذ هذه التقنية في رواسب خام عمودية. ومع ذلك ، في هذه الحالة ، يُسمح للخام المنفجر بالتراكم في الجزء السفلي من broken ore ، وهذا يشكل سطح عمل للتنقيب في مستويات أعلى ، ويدعم أيضًا جدران الموقد.
#علم_الارض #جيولوجيا #تعدين
1️⃣1️⃣
4- Shrinkage Stoping
تستمد هذه الطريقة اسمها من(خام مجزأ) في الأسفل يميل إلى احتلال حجم كبير ، لذلك يتم "تقلصه" عن طريق إزالة بعض الخام على فترات منتظمة. يُسمح للخام بالتراكم حتى لا توجد مساحة بين الخام والسقف
1️⃣1️⃣
4- Shrinkage Stoping
تستمد هذه الطريقة اسمها من(خام مجزأ) في الأسفل يميل إلى احتلال حجم كبير ، لذلك يتم "تقلصه" عن طريق إزالة بعض الخام على فترات منتظمة. يُسمح للخام بالتراكم حتى لا توجد مساحة بين الخام والسقف
#علم_الارض #جيولوجيا #تعدين
1️⃣2️⃣
4- Shrinkage Stoping
الاستخدامات
رواسب خام عمودية ضخمة ، مع صخرة داعمة قوية
الودائع مع الانخفاضات الحادة
مناجم الذهب والنحاس والفضة والزنك
الهياكل تحت الأرض التي تتطلب الحفر الرأسي
الخامات التي يمكن تخزينها لفترات طويلة
1️⃣2️⃣
4- Shrinkage Stoping
الاستخدامات
رواسب خام عمودية ضخمة ، مع صخرة داعمة قوية
الودائع مع الانخفاضات الحادة
مناجم الذهب والنحاس والفضة والزنك
الهياكل تحت الأرض التي تتطلب الحفر الرأسي
الخامات التي يمكن تخزينها لفترات طويلة
#علم_الارض #جيولوجيا #تعدين
1️⃣3️⃣

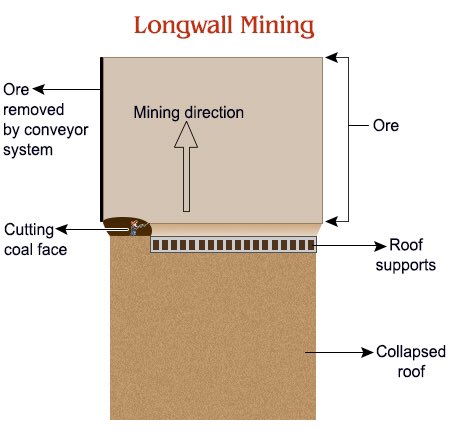

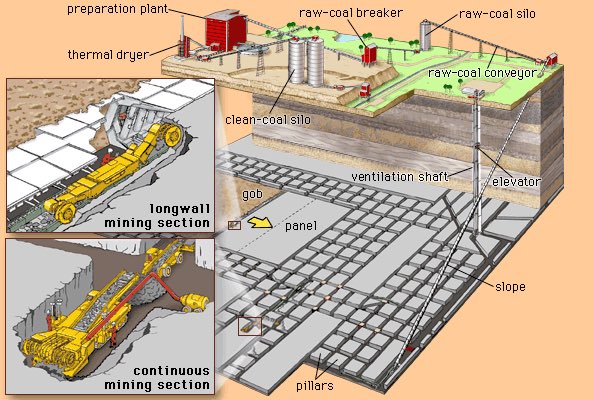

4- Long-wall Mining
هو طريقة يتم من خلالها حفر "جدار" أفقي "طويل" من أحد أوجهه. يبلغ طول هذا الجدار عادة عدة أميال وعرضه مئات الأمتار.
1️⃣3️⃣
4- Long-wall Mining
هو طريقة يتم من خلالها حفر "جدار" أفقي "طويل" من أحد أوجهه. يبلغ طول هذا الجدار عادة عدة أميال وعرضه مئات الأمتار.
#علم_الارض #جيولوجيا #تعدين
1️⃣4️⃣
4- Long-wall Mining
يتم سحب هذه الدعامات تدريجيًا مع استمرار الحفر ، بحيث تنهار الصخور المغطاة من أقصى جانب من عمال المناجم.
1️⃣4️⃣
4- Long-wall Mining
يتم سحب هذه الدعامات تدريجيًا مع استمرار الحفر ، بحيث تنهار الصخور المغطاة من أقصى جانب من عمال المناجم.
#علم_الارض #جيولوجيا #تعدين
1️⃣5️⃣
4- Long-wall Mining
الاستخدامات
خام أفقي مع رواسب رقيقة و في الغالب الفحم ، ولكن أيضا تعدين الذهب ، والبوتاس
1️⃣5️⃣
4- Long-wall Mining
الاستخدامات
خام أفقي مع رواسب رقيقة و في الغالب الفحم ، ولكن أيضا تعدين الذهب ، والبوتاس
#علم_الارض #جيولوجيا #تعدين
1️⃣6️⃣

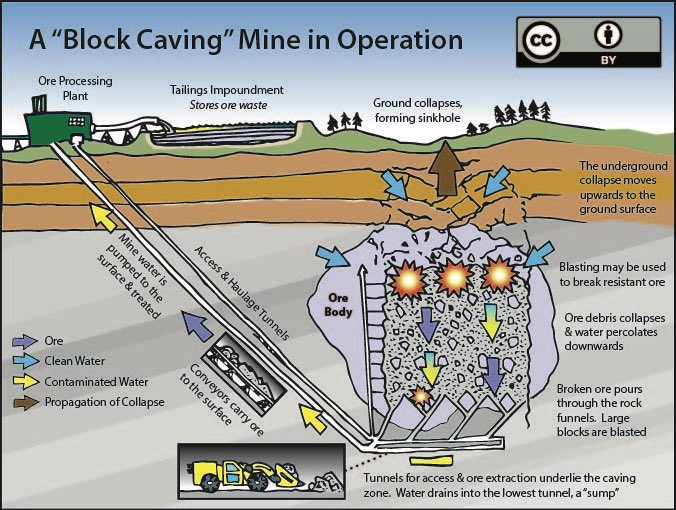

5-Block Caving
هو أسلوب يستخدم فيه وزن الصخور المتراكبة نفسها لتكسير رواسب خام إلى قطع صغيرة ، والتي يمكن جمعها بعد ذلك. في هذه الطريقة ، يتم تقسيم رواسب خام كبيرة إلى أقسام مختلفة ، أو "كتل".
1️⃣6️⃣
5-Block Caving
هو أسلوب يستخدم فيه وزن الصخور المتراكبة نفسها لتكسير رواسب خام إلى قطع صغيرة ، والتي يمكن جمعها بعد ذلك. في هذه الطريقة ، يتم تقسيم رواسب خام كبيرة إلى أقسام مختلفة ، أو "كتل".
#علم_الارض
1️⃣7️⃣
5-Block Caving
يتم الوصول إلى الصخور أسفل كل كتلة وتفجيرها لخلق كسور وإضعاف استقرار الهيكل بأكمله. تفسح الصخور المحيطة بكتلة الخام الطريق ، وتبذل آلاف الأطنان من القوة على الكتلة ، وتكسرها إلى شظايا صغيرة ، يتم جمعها من الأسفل حيث تتراكم
1️⃣7️⃣
5-Block Caving
يتم الوصول إلى الصخور أسفل كل كتلة وتفجيرها لخلق كسور وإضعاف استقرار الهيكل بأكمله. تفسح الصخور المحيطة بكتلة الخام الطريق ، وتبذل آلاف الأطنان من القوة على الكتلة ، وتكسرها إلى شظايا صغيرة ، يتم جمعها من الأسفل حيث تتراكم
#علم_الارض
1️⃣7️⃣
5-Block Caving
يتم الوصول إلى الصخور أسفل كل كتلة وتفجيرها لخلق كسور وإضعاف استقرار الهيكل بأكمله. تفسح الصخور المحيطة بكتلة الخام الطريق ، وتبذل آلاف الأطنان من القوة على الكتلة ، وتكسرها إلى شظايا صغيرة ، يتم جمعها من الأسفل حيث تتراكم
1️⃣7️⃣
5-Block Caving
يتم الوصول إلى الصخور أسفل كل كتلة وتفجيرها لخلق كسور وإضعاف استقرار الهيكل بأكمله. تفسح الصخور المحيطة بكتلة الخام الطريق ، وتبذل آلاف الأطنان من القوة على الكتلة ، وتكسرها إلى شظايا صغيرة ، يتم جمعها من الأسفل حيث تتراكم
#علم_الارض #جيولوجيا #تعدين
1️⃣8️⃣
5-Block Caving
الاستخدامات
رواسب خام منخفضة الجودة قابلة للتفتيت
مناسبة فقط للودائع العالية والعريضة
خام الحديد والنحاس والماس والذهب والفضة
1️⃣8️⃣
5-Block Caving
الاستخدامات
رواسب خام منخفضة الجودة قابلة للتفتيت
مناسبة فقط للودائع العالية والعريضة
خام الحديد والنحاس والماس والذهب والفضة
#علم_الارض
2️⃣0️⃣

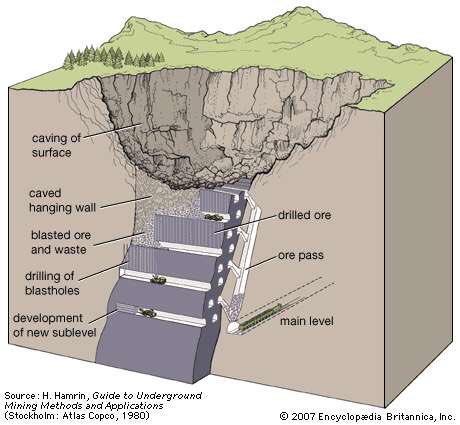

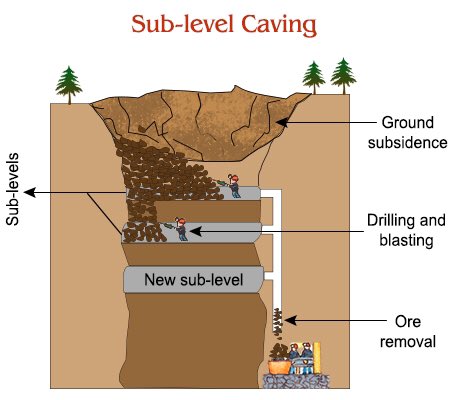

6- Sub-level Caving
تتضمن هذه الطريقة عمل سلسلة من القنوات الأفقية أو "المستويات الفرعية" ، تسمى "الانجرافات" في الجسم الخام. يحدث التنقيب أولاً في القنوات العلوية ، ولا يتم ملء المساحات الفارغة التي تم إنشاؤها بواسطة التعدين.
2️⃣0️⃣
6- Sub-level Caving
تتضمن هذه الطريقة عمل سلسلة من القنوات الأفقية أو "المستويات الفرعية" ، تسمى "الانجرافات" في الجسم الخام. يحدث التنقيب أولاً في القنوات العلوية ، ولا يتم ملء المساحات الفارغة التي تم إنشاؤها بواسطة التعدين.
#علم_الارض #جيولوجيا #تعدين
2️⃣1️⃣
6- Sub-level Caving
هذا يتسبب في استمرار الصخور المضيفة في الضغط على الركاز ، مما يؤدي إلى انهياره في أسفل المدرج ، حيث يتم جمعه عن طريق صنع مستويات فرعية أحدث.
2️⃣1️⃣
6- Sub-level Caving
هذا يتسبب في استمرار الصخور المضيفة في الضغط على الركاز ، مما يؤدي إلى انهياره في أسفل المدرج ، حيث يتم جمعه عن طريق صنع مستويات فرعية أحدث.
#علم_الارض #جيولوجيا #تعدين
2️⃣2️⃣
6- Sub-level Caving
الاستخدامات
رواسب خام منخفضة الجودة قابلة للتفتيت
مناجم الحديد والنحاس والنيكل والذهب
رواسب حيث يمكن كسر كل من الخام والصخور
2️⃣2️⃣
6- Sub-level Caving
الاستخدامات
رواسب خام منخفضة الجودة قابلة للتفتيت
مناجم الحديد والنحاس والنيكل والذهب
رواسب حيث يمكن كسر كل من الخام والصخور
