العناصر الالكترونية عالم كبير ، وفيه تفاصيل كثير يجهلها ، بسم الله نبدأ 👏
النظام الأوربي:
يعرّف العنصر في هذا النظام بحرفين يتبعهما أعداد متسلسلة، و تفسير الحروف:
الحرف الأول: و يشير إلى المادة التي صنع منها العنصر:
الأحرف :
A- جرمانيوم
B- سيلكون
C- زرنيخ
D- الإنديوم.
النظام الأوربي:
يعرّف العنصر في هذا النظام بحرفين يتبعهما أعداد متسلسلة، و تفسير الحروف:
الحرف الأول: و يشير إلى المادة التي صنع منها العنصر:
الأحرف :
A- جرمانيوم
B- سيلكون
C- زرنيخ
D- الإنديوم.
الحرف الثاني:ويشير إلى تطبيقات العنصر:
A- ديود إشارة.
B- ديود متغير السعة .
C- ترانزستور ترددات سمعية منخفض الاستطاعة.
D- ترانزستور ترددات سمعية عالي .
E- ديود نفقي.
F- ترانزستور تردد لاسلكي منخفض الاستطاعة.
G- أجهزة متعددة متشابهة ضمن قطعة واحدة.
H- ديود حساس للمغناطيسية.
A- ديود إشارة.
B- ديود متغير السعة .
C- ترانزستور ترددات سمعية منخفض الاستطاعة.
D- ترانزستور ترددات سمعية عالي .
E- ديود نفقي.
F- ترانزستور تردد لاسلكي منخفض الاستطاعة.
G- أجهزة متعددة متشابهة ضمن قطعة واحدة.
H- ديود حساس للمغناطيسية.
L- ترانزستور تردد لاسلكي كبير الاستطاعة
M- لايوجد في النظام الاوربي
N- رابط ضوئي
P - جهاز حساس للأشعة الضوئية
Q - جهاز توليد أشعة ضوئية LED
R - عنصر مفتاحي switchingمنخفض، الثايرستور, دياك، ترانزستور وحيد الوصلة.
S- ترانزستور مفتاحي switching منخفض .
T- عنصر مفتاحي متوسط
M- لايوجد في النظام الاوربي
N- رابط ضوئي
P - جهاز حساس للأشعة الضوئية
Q - جهاز توليد أشعة ضوئية LED
R - عنصر مفتاحي switchingمنخفض، الثايرستور, دياك، ترانزستور وحيد الوصلة.
S- ترانزستور مفتاحي switching منخفض .
T- عنصر مفتاحي متوسط
حرف U- ترانزستور مفتاحي switching عالي الإستطاعة.
حرف W - عنصر أمواج فوق صوتية.
حرف X - دياك أو دايود متعدد.
حرف Y- دايود سريع للتقويم
حرف Z- دايود زينز.
بالاسفل راح نضع امثلة عن النظام الاوربي في تصنيف العناصر الالكترونية👇ومن رقم القطعة راح تعرف وش مصنوعة منه وهدفها وتطبيقاتها
حرف W - عنصر أمواج فوق صوتية.
حرف X - دياك أو دايود متعدد.
حرف Y- دايود سريع للتقويم
حرف Z- دايود زينز.
بالاسفل راح نضع امثلة عن النظام الاوربي في تصنيف العناصر الالكترونية👇ومن رقم القطعة راح تعرف وش مصنوعة منه وهدفها وتطبيقاتها
أمثلة:
الترانزستور BC337 🤍
يعني أنه مصنوع من السيلكون و يستخدم للترددات السمعية.
الترانزستور BF256💙
ترانزستور مصنوع من السيلكون و مخصص لترددات اللاسلكي.
الديود AF102💛
ديود جرمانيوم لترددات اللاسلكي.
طيب وش سالفة الارقام اللي بعد الحرفين في النظام الاوربي ؟ 😍👏 سؤال بطل
الترانزستور BC337 🤍
يعني أنه مصنوع من السيلكون و يستخدم للترددات السمعية.
الترانزستور BF256💙
ترانزستور مصنوع من السيلكون و مخصص لترددات اللاسلكي.
الديود AF102💛
ديود جرمانيوم لترددات اللاسلكي.
طيب وش سالفة الارقام اللي بعد الحرفين في النظام الاوربي ؟ 😍👏 سؤال بطل
عند استخدام العناصر الالكترونية
للأغراض الاستهلاكية تكون الأعداد التي تلي الأحرف عبارة عن أرقام فقط!
أما في الصناعية فيكون العدد عبارة عن حرف ورقمين مثل BFX30
كما وتوضع شخطة وأرقام أخرى مثل BTX79-600R
فهي ثايرستور سيلكوني عدد X79
ويتحمل جهد 6OOV ويشير R إلى نسخة تطوير العنصر .
للأغراض الاستهلاكية تكون الأعداد التي تلي الأحرف عبارة عن أرقام فقط!
أما في الصناعية فيكون العدد عبارة عن حرف ورقمين مثل BFX30
كما وتوضع شخطة وأرقام أخرى مثل BTX79-600R
فهي ثايرستور سيلكوني عدد X79
ويتحمل جهد 6OOV ويشير R إلى نسخة تطوير العنصر .
النظام الياباني 🇯🇵 :
حيث يدل حرف الأول على عدد الوصلات P-N، فهي:
1 للديود
2 للترانزستور
3 للثايرستور واخوانه
ثم يتبعه حرف S، وبعده يوضع حرف يدل على تطبيقات الترانزستور وهي:
رمز 1S- دايود
A-
ترانزستور PNP دارات تردد عالي
B-
ترانز PNP دارات تردد منخفض
C-
ترانز NPN دارات تردد عالي
حيث يدل حرف الأول على عدد الوصلات P-N، فهي:
1 للديود
2 للترانزستور
3 للثايرستور واخوانه
ثم يتبعه حرف S، وبعده يوضع حرف يدل على تطبيقات الترانزستور وهي:
رمز 1S- دايود
A-
ترانزستور PNP دارات تردد عالي
B-
ترانز PNP دارات تردد منخفض
C-
ترانز NPN دارات تردد عالي
D
ترازستور NPN لدارات التردد المنخفض استطاعة صغيرة و كبيرة.
F
ثايرستور ذو بوابة موجبة.
G
ثايرستور ذو بوابة سالبة.
J
ترانزستور فيت FET أو موسفيت MOSFET ذو قناة موجبة P-MOSFET.
K
ترانزستور موسفيت MOSFET ذو قناة سالبة N-MOSFET.
ترازستور NPN لدارات التردد المنخفض استطاعة صغيرة و كبيرة.
F
ثايرستور ذو بوابة موجبة.
G
ثايرستور ذو بوابة سالبة.
J
ترانزستور فيت FET أو موسفيت MOSFET ذو قناة موجبة P-MOSFET.
K
ترانزستور موسفيت MOSFET ذو قناة سالبة N-MOSFET.
H
ترانزستور وحيد وصلة UJT قاعدة سالبة
M
ترياك
Q
ليد LED
R
مقوم Rectifier او موحد
T
دايود سعوي (فاريكاب varicap).
Z
دايود زينر
الدايود الزينر متفقين عليه في اغلب ترميزات العناصر الالكترونية الاوربية واليابانية والكورية
ترانزستور وحيد وصلة UJT قاعدة سالبة
M
ترياك
Q
ليد LED
R
مقوم Rectifier او موحد
T
دايود سعوي (فاريكاب varicap).
Z
دايود زينر
الدايود الزينر متفقين عليه في اغلب ترميزات العناصر الالكترونية الاوربية واليابانية والكورية
مثال ع النظام الياباني 🎌:
2SC945 قطعة رقم
👆 ترانزستور NPN للترددات العالية.
في أغلب الترميزات الصناعية تم حذف 2S من الرمز و بقي حرف الاستخدام و أرقام فقط, و أصبحت الرموز مثل:
2SC945 = C945,
2SD413 = D413.
و تبقى الرموز كاملة في كتب المكافئات
(داتا شيت) تكتب هكذا 👈 2SC945
2SC945 قطعة رقم
👆 ترانزستور NPN للترددات العالية.
في أغلب الترميزات الصناعية تم حذف 2S من الرمز و بقي حرف الاستخدام و أرقام فقط, و أصبحت الرموز مثل:
2SC945 = C945,
2SD413 = D413.
و تبقى الرموز كاملة في كتب المكافئات
(داتا شيت) تكتب هكذا 👈 2SC945
نظام الكوري الجنوبي🇰🇷
يتم الترميز بثلاثة أحرف وعدد
حرف أول K يدل على كوريا
حرف ثاني يعبر عن العنصر
أي T للترانزستور
D للديود
أما الحرف الثالث فيدل على تطبيق العنصر مثل الأحرف اليابانية.
مثل KTC945 هو التقليد الكوري للترانزستور 2SC945
و KTN2222 هو التقليد الكوري للعنصر 2N2222.
🇰🇷
يتم الترميز بثلاثة أحرف وعدد
حرف أول K يدل على كوريا
حرف ثاني يعبر عن العنصر
أي T للترانزستور
D للديود
أما الحرف الثالث فيدل على تطبيق العنصر مثل الأحرف اليابانية.
مثل KTC945 هو التقليد الكوري للترانزستور 2SC945
و KTN2222 هو التقليد الكوري للعنصر 2N2222.
🇰🇷
النظام الامريكي 🇺🇸
يدل الرقم الأول على عدد الوصلات P-N للعنصر، فهي :
1- للديودات
2- للترانزستورات
3- الثايرستور و الترياك و الموسفيت
4- للعوازل الضوئية
ثم يضاف حرف N و أرقام تعريف العنصر.
مثل الديود1N4007
والترانزستور 2N2222
وهكذا 🇺🇸
يدل الرقم الأول على عدد الوصلات P-N للعنصر، فهي :
1- للديودات
2- للترانزستورات
3- الثايرستور و الترياك و الموسفيت
4- للعوازل الضوئية
ثم يضاف حرف N و أرقام تعريف العنصر.
مثل الديود1N4007
والترانزستور 2N2222
وهكذا 🇺🇸
🇨🇳 نظام الترميز الصيني 🇨🇳
للأسف كل شركة لها نظام ترميز خاص بها,
ولكن ما هو مفهوم أن هناك ترانزستورات صينية مشهورة و تبدأ بالأحرف CS أو SS يليه أرقام،
ولكن تم الإختصار إلى C فقط مثل:
C9014 و C8050
و لكي نميزه عن الياباني فإن العدد
فوق ال 8000 يكون صينياً.
🇨🇳
للأسف كل شركة لها نظام ترميز خاص بها,
ولكن ما هو مفهوم أن هناك ترانزستورات صينية مشهورة و تبدأ بالأحرف CS أو SS يليه أرقام،
ولكن تم الإختصار إلى C فقط مثل:
C9014 و C8050
و لكي نميزه عن الياباني فإن العدد
فوق ال 8000 يكون صينياً.
🇨🇳
أنظمة الشركات:
هناك شركات لم تلتزم بالأنظمة المذكورة بل استعملت أحرف تدل على اسم الشركة مثل شركة International Rectifier
والتي تستخدم الأحرف IRF لترانزستوراتها الموسفيت الشهيرة مثل:
IRF840
والترانزستور الاستطاعة "القدرة" العالية IRFP460.
هناك شركات لم تلتزم بالأنظمة المذكورة بل استعملت أحرف تدل على اسم الشركة مثل شركة International Rectifier
والتي تستخدم الأحرف IRF لترانزستوراتها الموسفيت الشهيرة مثل:
IRF840
والترانزستور الاستطاعة "القدرة" العالية IRFP460.
أنظمة ترميز الموسفيت MOSFET
و أي جي بي تي IGBT :
ظهر نظام ترميز للكثير من ترانزستورات الموسفيت و الآي جي بي تي يعتمد على
وضع الأمبير ثم حرف N ثم جهد التحمل الاقصى مضروب في 10
للترانزستور. مثلاً:
2N60
و يعني ترانزستور تحمله
الأقصى تيار 2 أمبير و 600 فولت.
وش الفرق بينهما 👆
و أي جي بي تي IGBT :
ظهر نظام ترميز للكثير من ترانزستورات الموسفيت و الآي جي بي تي يعتمد على
وضع الأمبير ثم حرف N ثم جهد التحمل الاقصى مضروب في 10
للترانزستور. مثلاً:
2N60
و يعني ترانزستور تحمله
الأقصى تيار 2 أمبير و 600 فولت.
وش الفرق بينهما 👆
من الصعب في هذا الترميز👆 بالاعلى
التمييز بين الموسفيت و IGBT من خلال الأرقام!!
ولكن من المعروف أن ترانزستورات موسفيت لا تصنع بجهود أكبر من 600 فولت
بينما تجد ترانزستورات IGBT يصنع بجهود أعلى والمشهور هو 1200 فولت.
التمييز بين الموسفيت و IGBT من خلال الأرقام!!
ولكن من المعروف أن ترانزستورات موسفيت لا تصنع بجهود أكبر من 600 فولت
بينما تجد ترانزستورات IGBT يصنع بجهود أعلى والمشهور هو 1200 فولت.
ترانزيستور IGBT والموسفت
عندما تجد ترانزستور 25N120 أي 25 أمبير,1200 فولت فهذا يعني أنه IGBT.
◾أنظمة ترميز جسور وقنطرات التقويم (التوحيد):
حيث تجد أنهم يضعون الرقمين الأولين للأمبير و الرقمين الأخريين للفولت،
مثل:
KBC3560
أي 35 أمبير و 600 فولت
KBC2510
أي 25 أمبير و 1000V.
عندما تجد ترانزستور 25N120 أي 25 أمبير,1200 فولت فهذا يعني أنه IGBT.
◾أنظمة ترميز جسور وقنطرات التقويم (التوحيد):
حيث تجد أنهم يضعون الرقمين الأولين للأمبير و الرقمين الأخريين للفولت،
مثل:
KBC3560
أي 35 أمبير و 600 فولت
KBC2510
أي 25 أمبير و 1000V.
أنظمة ترميز IC الدوائر المتكاملة:
يتم ترميز IC بأحرف تعبر عن الشركة المصنعة ثم أرقام تحدد صفاته.
مثل:
LA4183
فهي مضخم صوتي Power Amplifier
ثنائي القناة (ستريو) بقدرة 2.3W
لكل مخرج (2x2.3W).
و هناك آيسيات لا نهتم بالأحرف الأولى لها لأنها تصنعها عدة شركات بنفس الوظيفة و الأداء.
يتم ترميز IC بأحرف تعبر عن الشركة المصنعة ثم أرقام تحدد صفاته.
مثل:
LA4183
فهي مضخم صوتي Power Amplifier
ثنائي القناة (ستريو) بقدرة 2.3W
لكل مخرج (2x2.3W).
و هناك آيسيات لا نهتم بالأحرف الأولى لها لأنها تصنعها عدة شركات بنفس الوظيفة و الأداء.
🟠 سلسلة IC المنطقية
(TTL)
74xxسلسلة ال
و الأنواع المختلفة له مثل:
74LSxx
74HCxx
74HTCxx
🔵 سلسلة الموسفيت 40xx و 45xx.
منظمات الجهد الخطية IC :
وهي المنظمات الموجبة 78xx
والسالبة 79xx
🟣 سلسلة المذبذب الشهير 555
أما باقي IC فتحتاج للأحرف الأولى للتعريف
المصمم وليس الصانع!
(TTL)
74xxسلسلة ال
و الأنواع المختلفة له مثل:
74LSxx
74HCxx
74HTCxx
🔵 سلسلة الموسفيت 40xx و 45xx.
منظمات الجهد الخطية IC :
وهي المنظمات الموجبة 78xx
والسالبة 79xx
🟣 سلسلة المذبذب الشهير 555
أما باقي IC فتحتاج للأحرف الأولى للتعريف
المصمم وليس الصانع!
الحرف الأول للشركات المصممة IC:
TA▪️
TOSHIBA
غير رقمية
(صوتية- مكبرات عمليات...)
TC🔸
TOSHIBA
عناصر رقمية
LA▪️
سانيو SANYO
تطبيقات غير رقمية (صوتية- مكبرات عمليات...).
🔸اما حرف LC
سانيو SANYO ولكن رقمية
BA▪️
سوني SONY- تطبيقات صوتية.
TDA: PHILIPS🔸
SN▪️
TEXAS INSTRUMENT
TA▪️
TOSHIBA
غير رقمية
(صوتية- مكبرات عمليات...)
TC🔸
TOSHIBA
عناصر رقمية
LA▪️
سانيو SANYO
تطبيقات غير رقمية (صوتية- مكبرات عمليات...).
🔸اما حرف LC
سانيو SANYO ولكن رقمية
BA▪️
سوني SONY- تطبيقات صوتية.
TDA: PHILIPS🔸
SN▪️
TEXAS INSTRUMENT
ST🔸
SGS TOMSON.
FC▪️
فايرتشايلد FAIRCHILD
NXP🔸
هي جزء مشترك من فيلبيس و موتورولا.
MOT: موتورولا▪️
LM : ناشيونال National🔸 Semiconductor و لكنها أصبحت علامة لشركة تكساس 👆
DS : دالاس DALLAS▪️
VIPer شركة : ST🔸
NE : شركة NEC▪️
KA : سامسونغ SAMSUNG🔸
KIA : شركة كوريا الشمالية▪️
SGS TOMSON.
FC▪️
فايرتشايلد FAIRCHILD
NXP🔸
هي جزء مشترك من فيلبيس و موتورولا.
MOT: موتورولا▪️
LM : ناشيونال National🔸 Semiconductor و لكنها أصبحت علامة لشركة تكساس 👆
DS : دالاس DALLAS▪️
VIPer شركة : ST🔸
NE : شركة NEC▪️
KA : سامسونغ SAMSUNG🔸
KIA : شركة كوريا الشمالية▪️

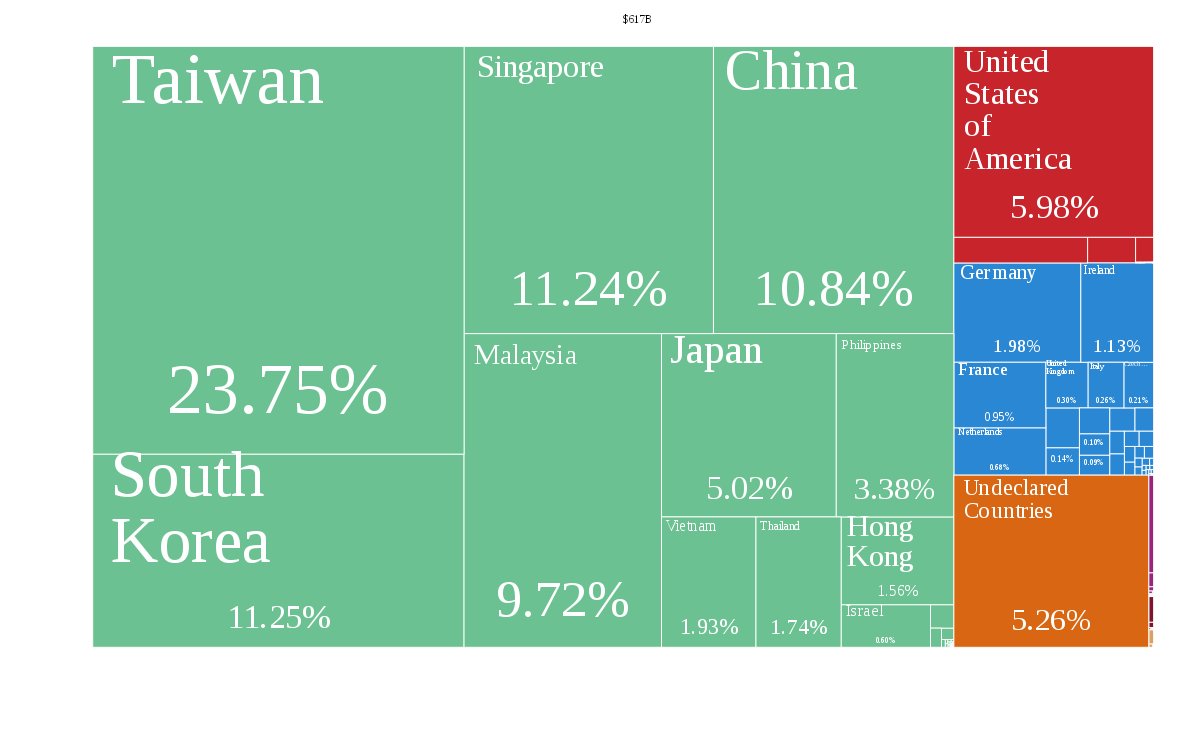

هل تعرفون من الذي يسيطر على صناعة
الايسيهات Integrated Circuit ؟
ليست الصين 🇨🇳 اتوقع اكثركم فكر بهذه الاجابة وايضا ليست امريكا 🇺🇸..
بل العملاقة تايون 🇹🇼 وكثير من المواد الاولية للأسف من السعودية!
الايسيهات Integrated Circuit ؟
ليست الصين 🇨🇳 اتوقع اكثركم فكر بهذه الاجابة وايضا ليست امريكا 🇺🇸..
بل العملاقة تايون 🇹🇼 وكثير من المواد الاولية للأسف من السعودية!

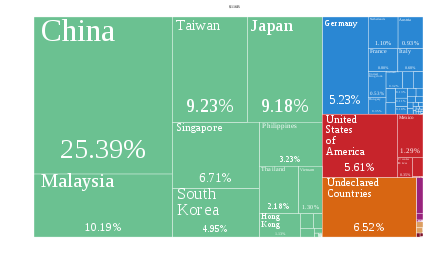

هل تعرفون من الذي يسيطر على صناعة
اشباه الموصلات semiconductors ؟
ليست تايوان 🇹🇼
ولا سانغفورة🇸🇬
ولا ماليزيا 🇲🇾
بل العملاقة الصين 🇨🇳
وكذلك مرة اخرى كثير من المواد الاولية للأسف من السعودية!
نسأل الله يوما ما ندخل صناعة عالم الالكترونيات
المصادر :
en.m.wikipedia.org
اشباه الموصلات semiconductors ؟
ليست تايوان 🇹🇼
ولا سانغفورة🇸🇬
ولا ماليزيا 🇲🇾
بل العملاقة الصين 🇨🇳
وكذلك مرة اخرى كثير من المواد الاولية للأسف من السعودية!
نسأل الله يوما ما ندخل صناعة عالم الالكترونيات
المصادر :
en.m.wikipedia.org
جاري تحميل الاقتراحات...
