ماهو تأثير معدل التدفق/سرعة الحقن flow rate ؟
كلما زادت سرعة الحقن زاد معدل التوهين للأشعة فنحصل على أكبر قدر من contrast enhancement داخل الأوعية الدموية
أي سيرتفع hounsfield unit (HU)
في زمن قصير

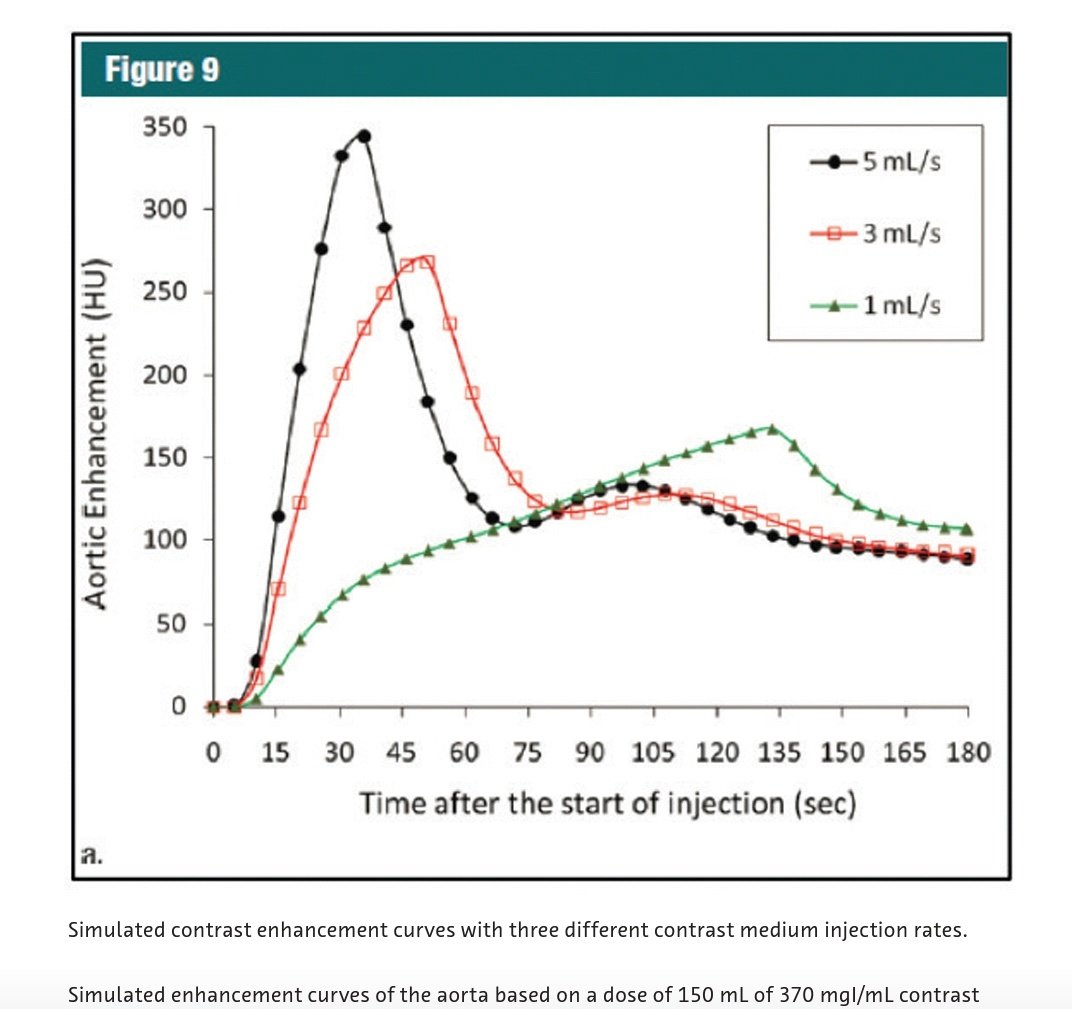

(مثال للحقن بسرعات مختلفة لصبغة ثات تركيز 370mg/ml)
كلما زادت سرعة الحقن زاد معدل التوهين للأشعة فنحصل على أكبر قدر من contrast enhancement داخل الأوعية الدموية
أي سيرتفع hounsfield unit (HU)
في زمن قصير
(مثال للحقن بسرعات مختلفة لصبغة ثات تركيز 370mg/ml)
لذلك عند العمل بطريقة smart prep/bolus tracking في فحوصات الصبغة
فإنه عند ضبط الجهاز ليتحسس وصول الصبغة عند 250HU
فنلاحظ
•عند سرعة الحقن على ٥ ملل/ث ستصل لهذه القيمة عند ~٢٠ث
•وعند سرعة ٣ملل/ث ستصل عند ~٣٥ث
•وعند ١ملل/ث لن تصل لهذه القيمة وبهذا لن يكتشفها الجهاز ولن يبدأ الفحص
فإنه عند ضبط الجهاز ليتحسس وصول الصبغة عند 250HU
فنلاحظ
•عند سرعة الحقن على ٥ ملل/ث ستصل لهذه القيمة عند ~٢٠ث
•وعند سرعة ٣ملل/ث ستصل عند ~٣٥ث
•وعند ١ملل/ث لن تصل لهذه القيمة وبهذا لن يكتشفها الجهاز ولن يبدأ الفحص
وبتالي من المهم جدا معرفة:
■ تركيز الصبغة المستخدمة mg/ml.
■وسرعة الحقن ml/s
■بعد الشريان عن القلب
ليتم تحديد HU المناسبة لضبطها في الجهاز، وغالباً فإنه يضبط على HU100 حيث أنها الأنسب للتعامل مع السرعات ووالتراكيز المختلفة للصبغة.

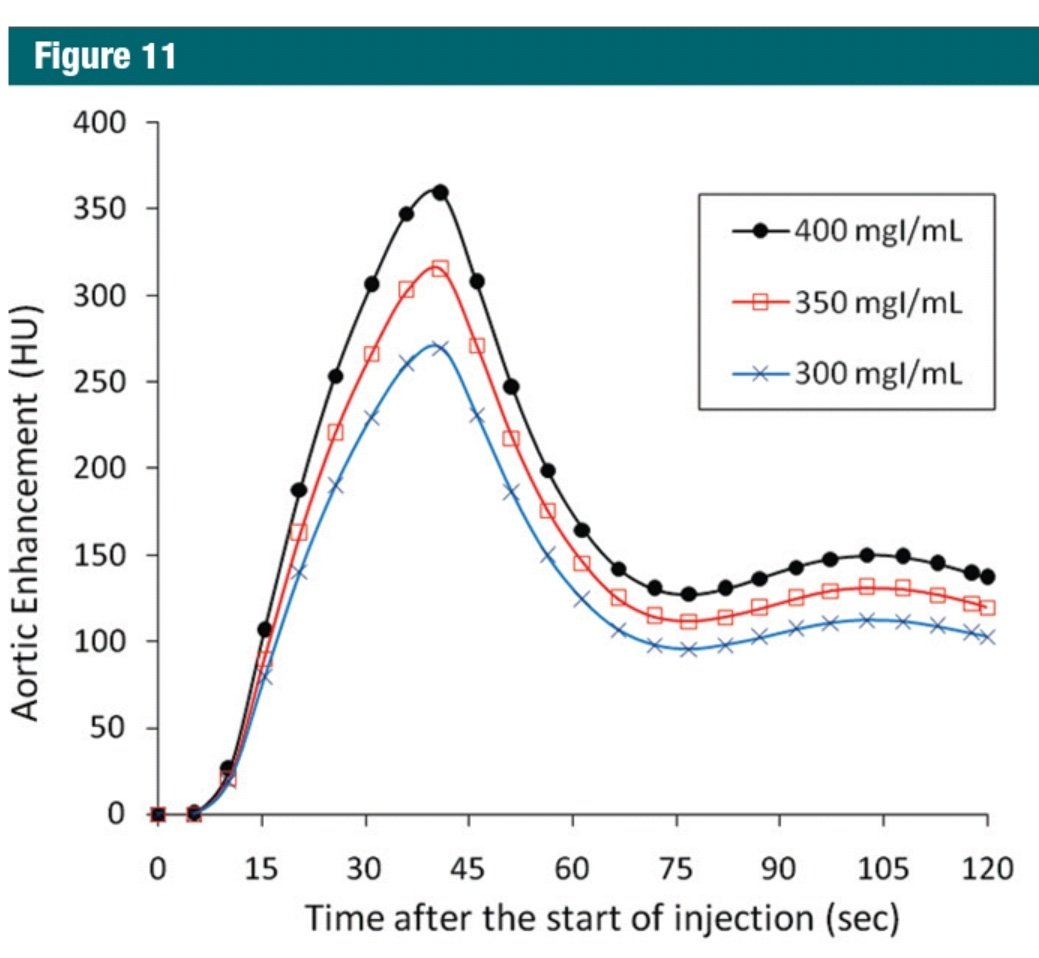

(توضيح HU لتراكيز مختلفة عند نفس السرعة)
■ تركيز الصبغة المستخدمة mg/ml.
■وسرعة الحقن ml/s
■بعد الشريان عن القلب
ليتم تحديد HU المناسبة لضبطها في الجهاز، وغالباً فإنه يضبط على HU100 حيث أنها الأنسب للتعامل مع السرعات ووالتراكيز المختلفة للصبغة.
(توضيح HU لتراكيز مختلفة عند نفس السرعة)
من المنحنى السابق نلاحظ أن الصبغة ذات التركيز الأعلى ستعطي enhancement أفضل في الشرايين وكذلك في الأوردة عند التصوير في زمن متأخر 60s كمثال.
