سلسلة تغريدات عن التصميم الإنشائي

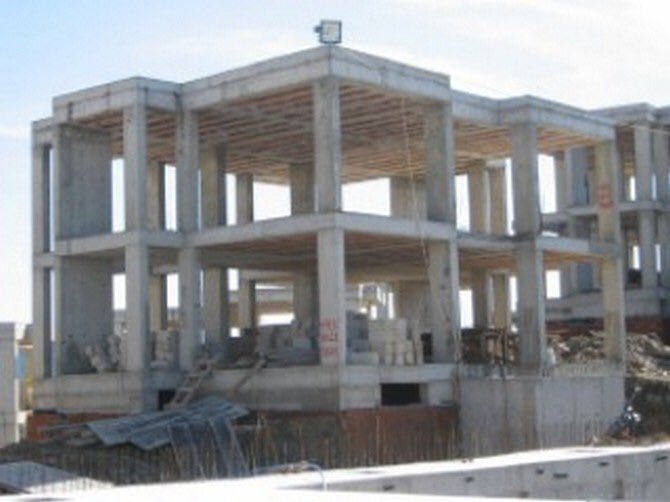

راح اشرح فيها خطوات التصميم و المخططات الانشائية و أذكر فيها نصائح لتقليل التكاليف في مرحلة بناء العظم الخرساني
#مراجعة_مخططات_المتابعين

ألاحظ في تويتر أخواننا المعماريين يبذلون مجهود في التوعية عن التصميم المعماري و أهميته و لكن في المقابل أرى المحتوى عن التصميم الإنشائي قليل فحبيت أشارككم في الموضوع وراح يكون كلامي خاص للمباني الخرسانيه السكنيه فهو يهم المقبلين على البناء

أولاً نبدأ أيش هو التصميم الإنشائي؟
هو تحويل المخططات المعمارية إلى مخططات يمكن تنفيذها في الموقع ، لان المخطط المعماري يكون توزيع للمساحات بدون ذكر اي تفاصيل عن طريقة تنفيذ المبنى او مواد البناء المستخدمة للهيكل الإنشائي
بعكس الإنشائية التي تذكر فيها تفاصيل العناصر الخرسانيه

هناك هدفين رئيسية للتصميم الإنشائي وهي أن يكون التصميم
1- آمن.
2-إقتصادي .
كيف يتم عمل التصميم الإنشائي ؟
بعد انتهاء مرحلة التصميم المعماري يستلم المهندس الإنشائي المخططات المعماريه و يبدأ أول خطوة في التصميم اللي نسميها النظام الإنشائي (Statical System)

النظام الإنشائي هو تحديد عناصر الهيكل الخرساني و نبدأ فيه بتوزيع الأعمدة و أماكن الكمرات و هل الكمرات( مخفيه ،ساقطة ، مقلوبه)

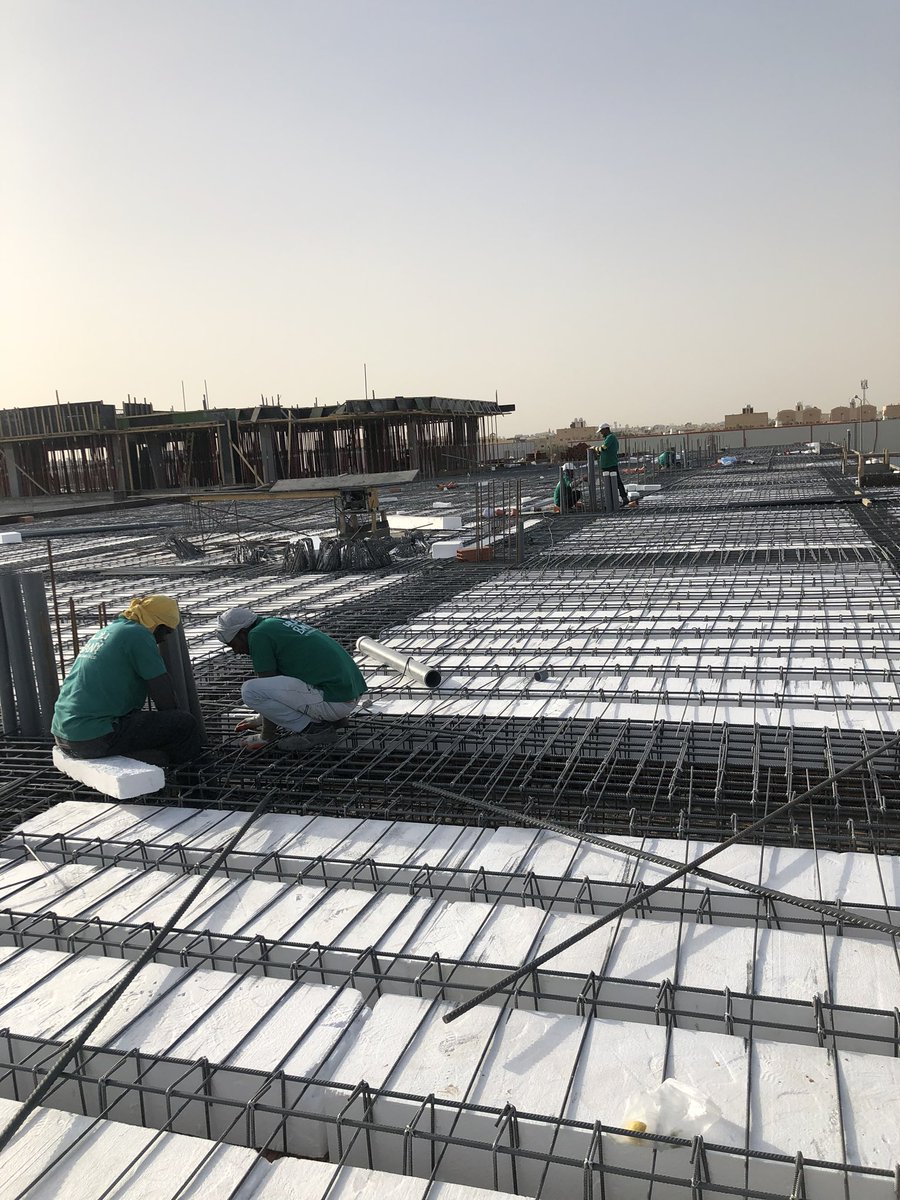

نوع الأسقف ( بلاطة عادية ، هوردي ، بلاطة فلات ...)

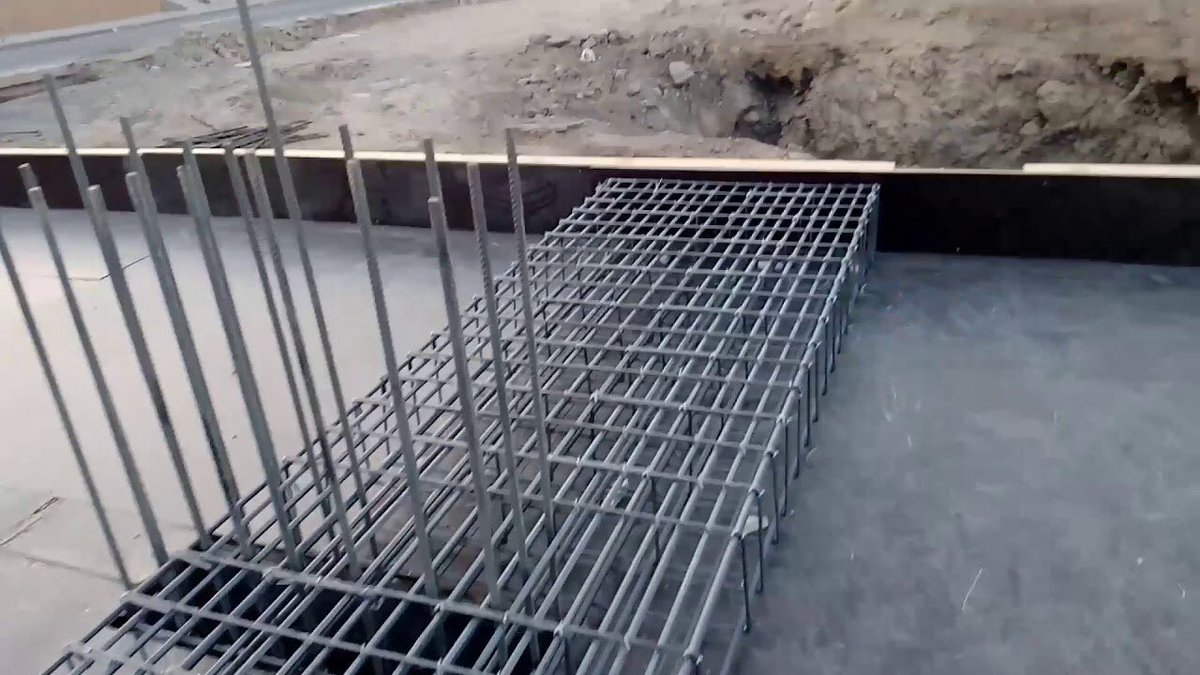

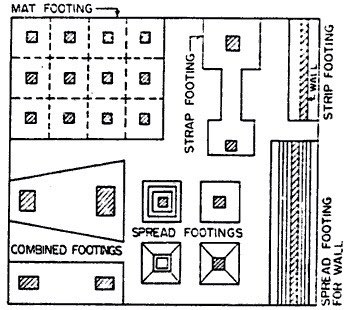

و نوع القواعد يكون حسب توصية تقرير التربة( قواعد منفصلة ، متصلة ، لبشة ...)

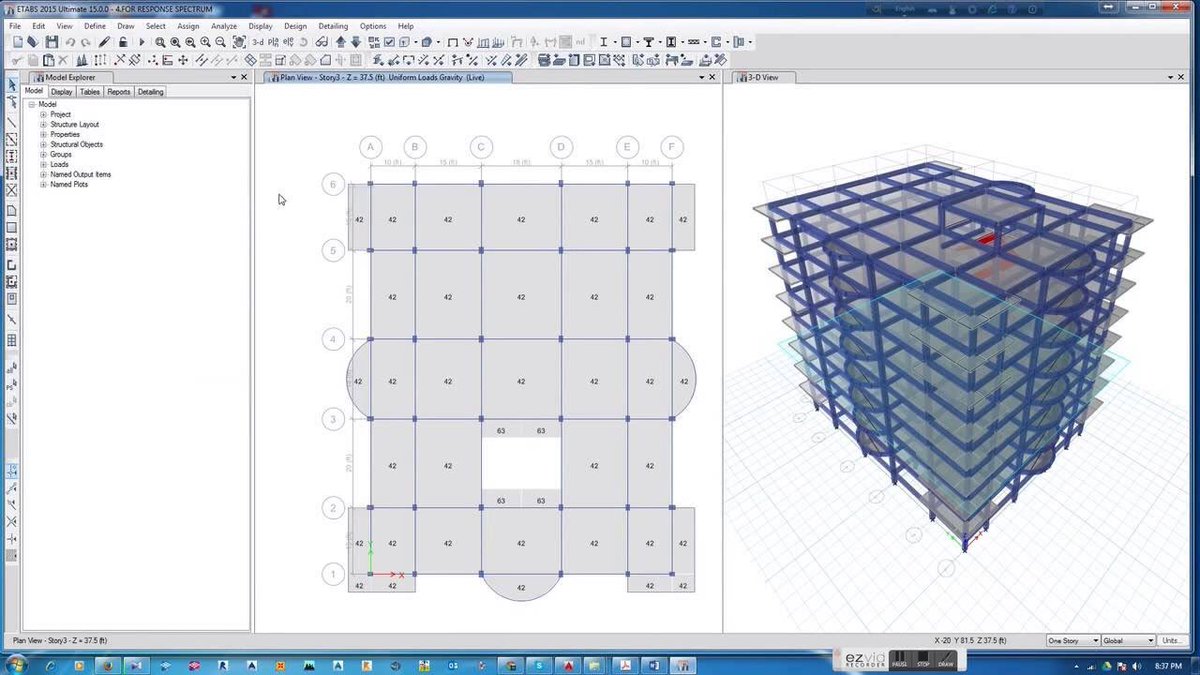

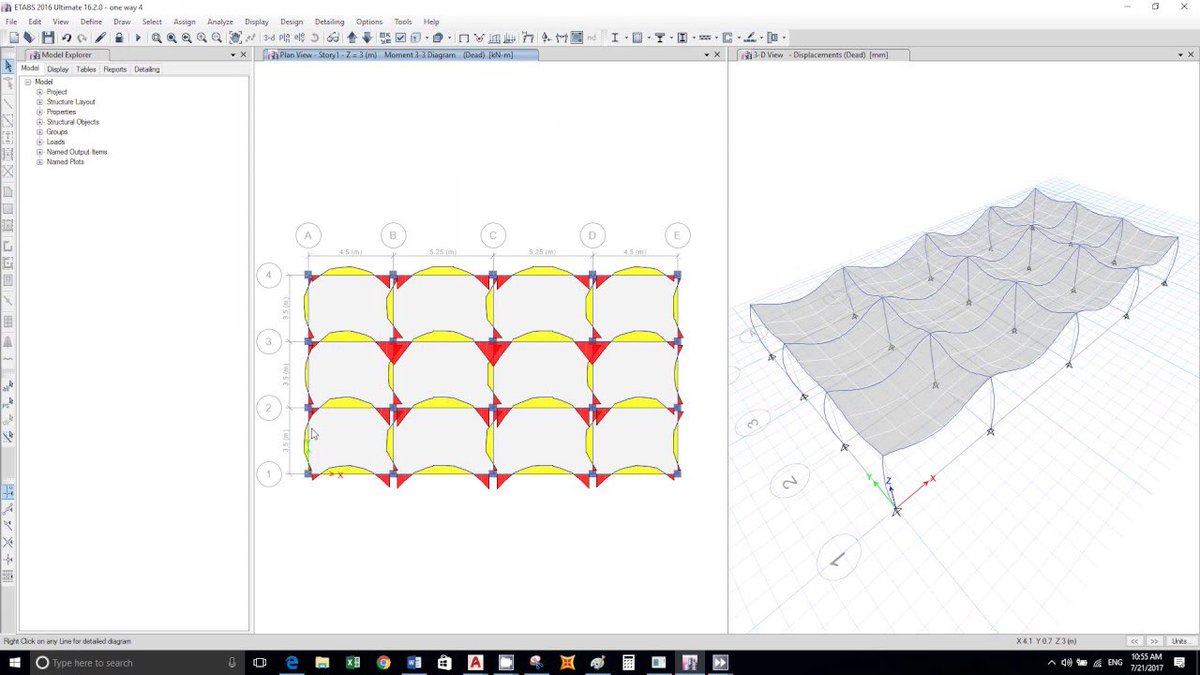

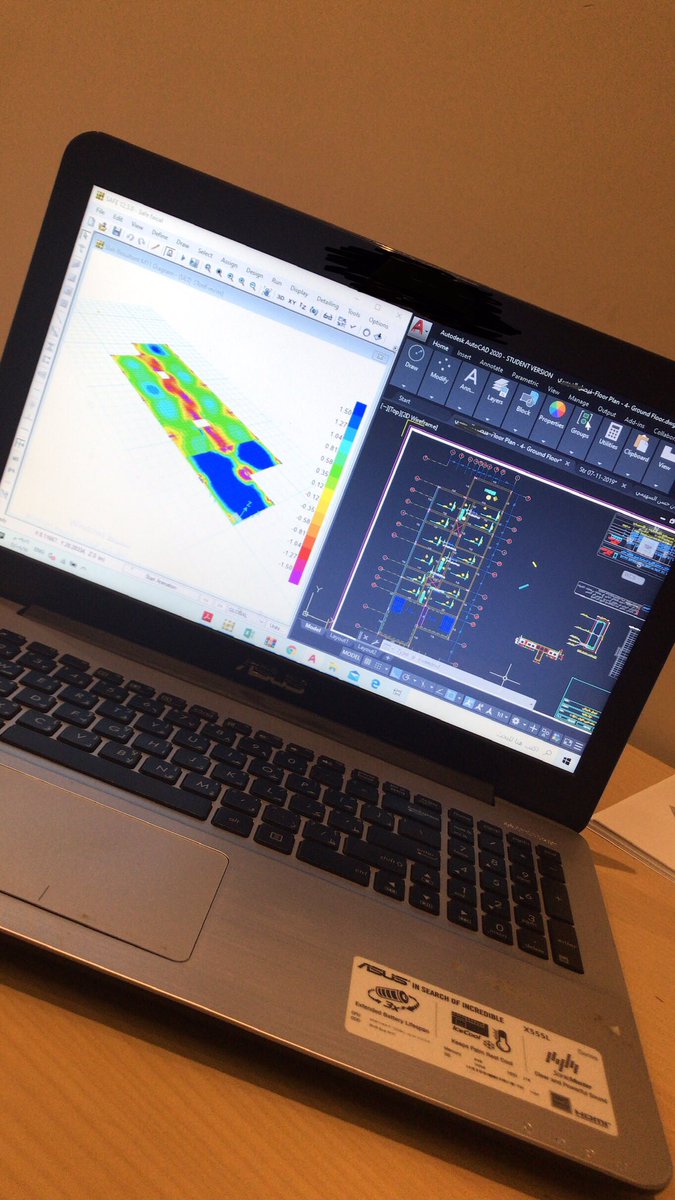

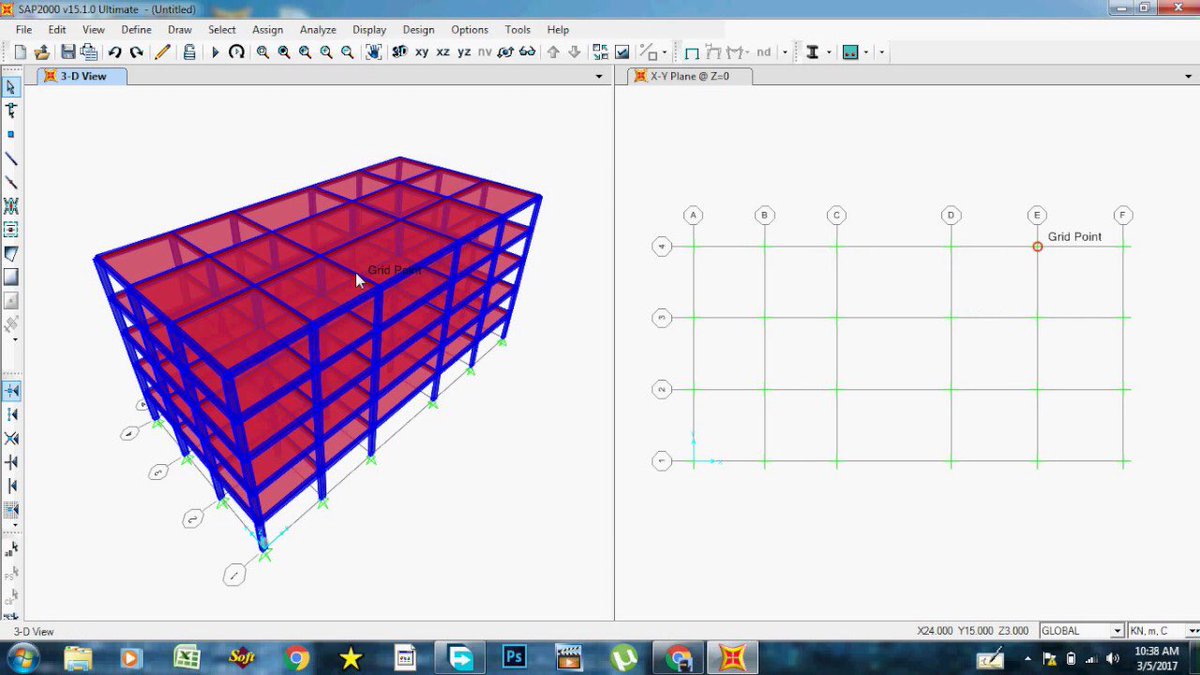

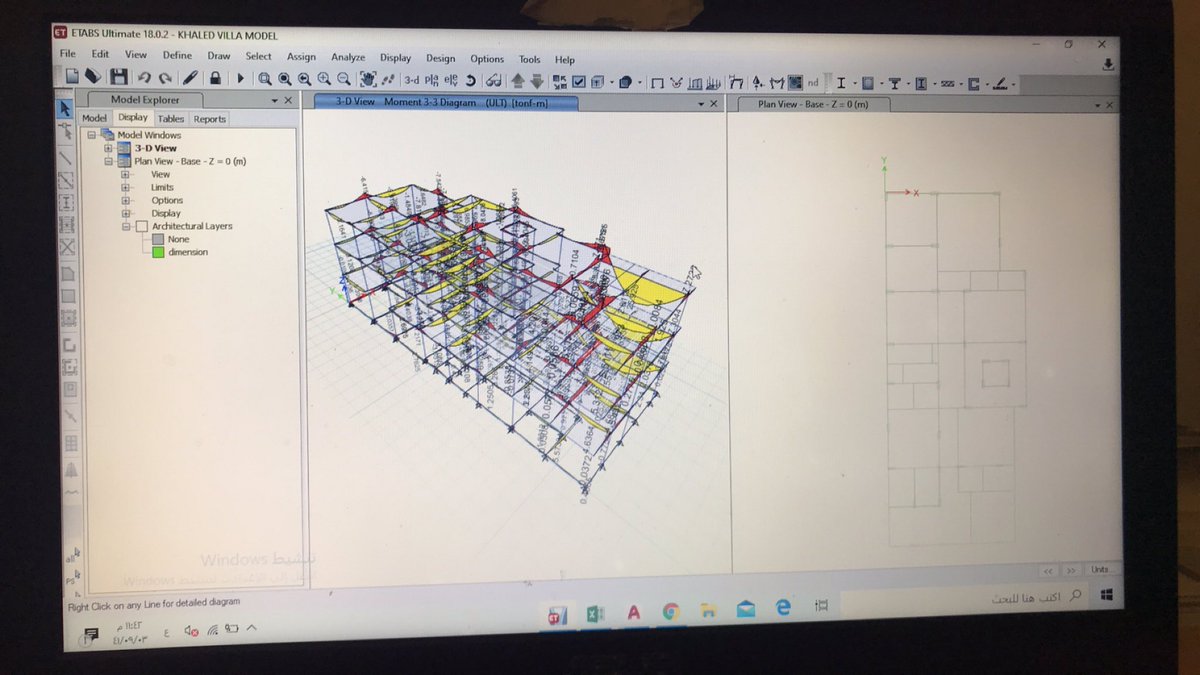

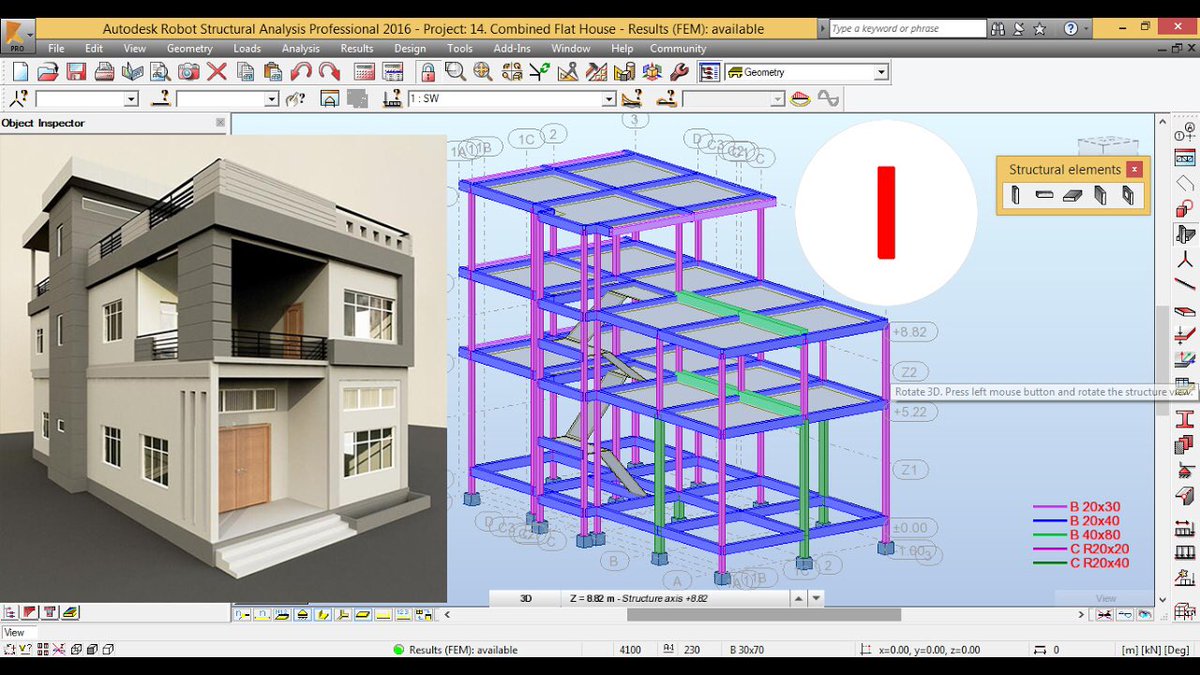

إذا أنتهينا من النظام الإنشائي للمبنى نبدأ في مرحلة التحليل الإنشائي(حساب الأحمال ، العزوم ، قوى القص ...)قديما كان يتم التحليل بطرق حسابيه يدويه و لكن حالياً توجد برامج تحليل إنشائي كثيرة و دقيقه جدا و تحسب لك أدق التفاصيل مثل (الساب,الايتابس,السيف,البروكون,الستاد برو,الروبوت)

شخصياً أفضل برامج شركة CSI ( الايتابس و السيف )

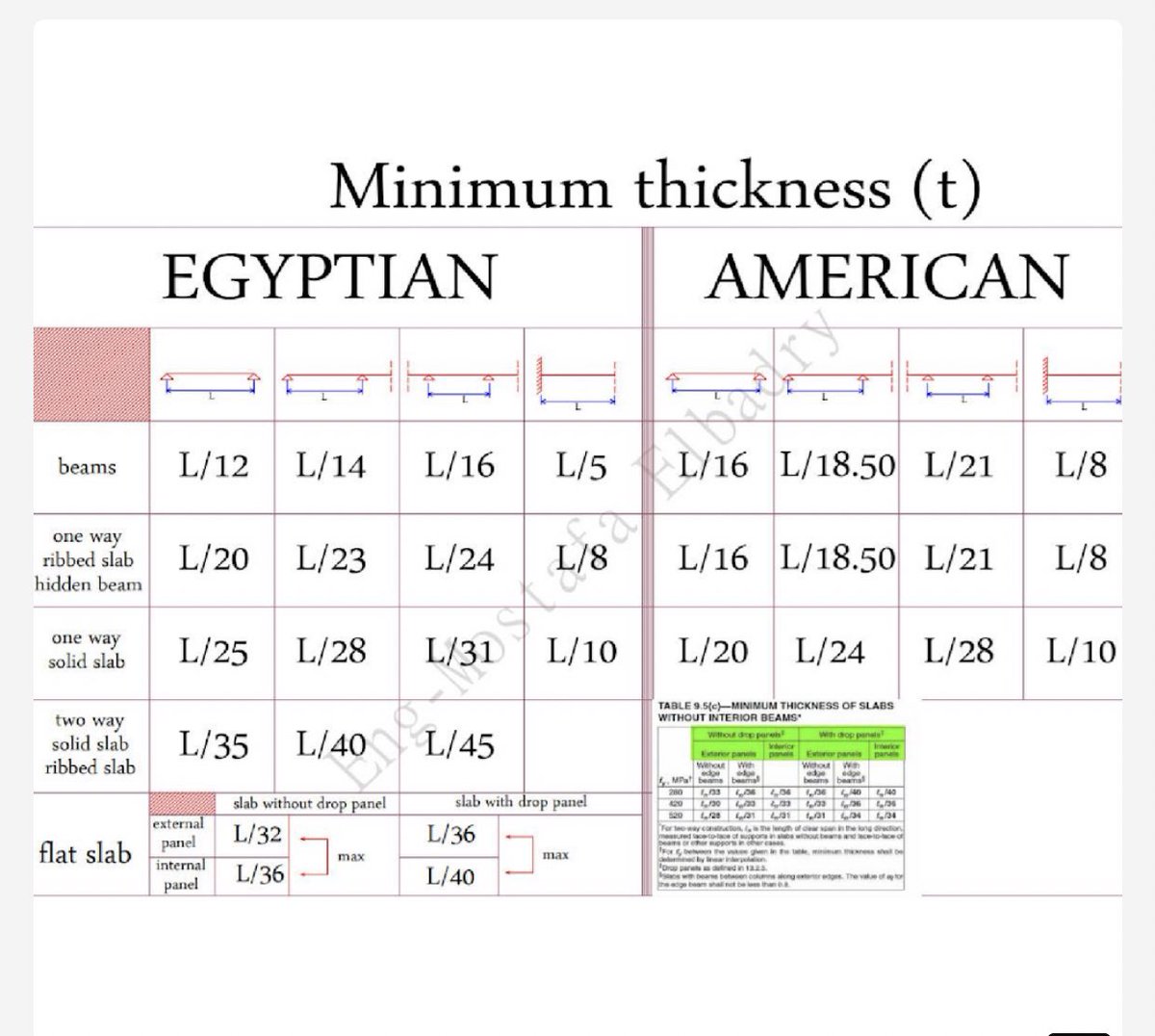

بعد تحليل المنشأ و حساب الأحمال نبدأ في خطوة التصميم و اللي فيها يتم تصميم القطاعات الخرسانية و تحديدكمية التسليح بناء على التحليل الإنشائي و حاجة كل عنصر للخرسانة و الحديد و هذا يكون بمعادلات تصميميه تذكرها الأكواد الهندسية

ذكرت الخطوات السابقة اللي مفترض أن يمر بها التصميم الإنشائي قبل ان يتم عمل المخططات الإنشائية
و السؤال / هل يتم تصميم جميع المخططات الإنشائية بشكل جيد ؟ للأسف لا
و اي شخص له علاقة بالبناء يعرف هذا الأمر

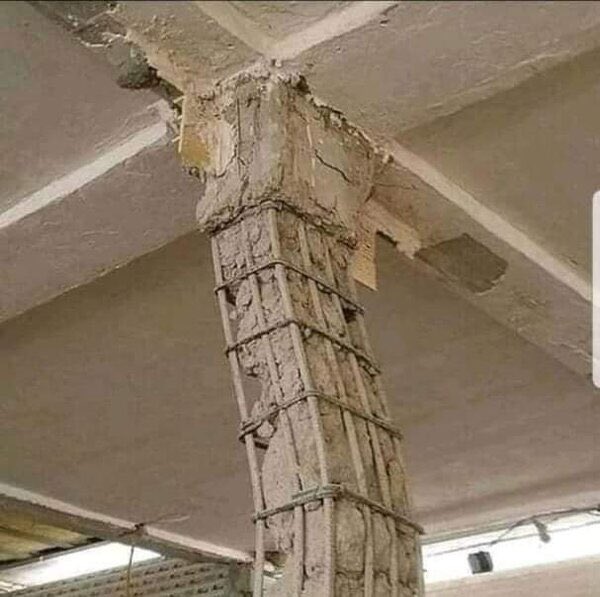

و يمر علي مخططات كثيرة للاسف كارثيه و غير إقتصادية ابدا و لا مجال لذكرها

و هنا نقطة مهم أذكرها أن غالب الناس تفهم المخططات المعماريه و لذلك يسهل التمييز بين المعماري الجيد و غير ذلك و لكن في الإنشائي المخطط لغير المختص عباره عن رموز و أشكال غير مفهومه و لذلك من الصعب لغير المختص التفريق بين المخطط الجيد او غيره

و أخيراً و صلنا المهم
كيف أحصل على تصميم إنشائي آمن و إقتصادي ؟
بأذكر كم نصيحة أتمنى تساعدكم و النصيحة للمقبلين على البناء
#بيت_العمر #نصائح_للبناء

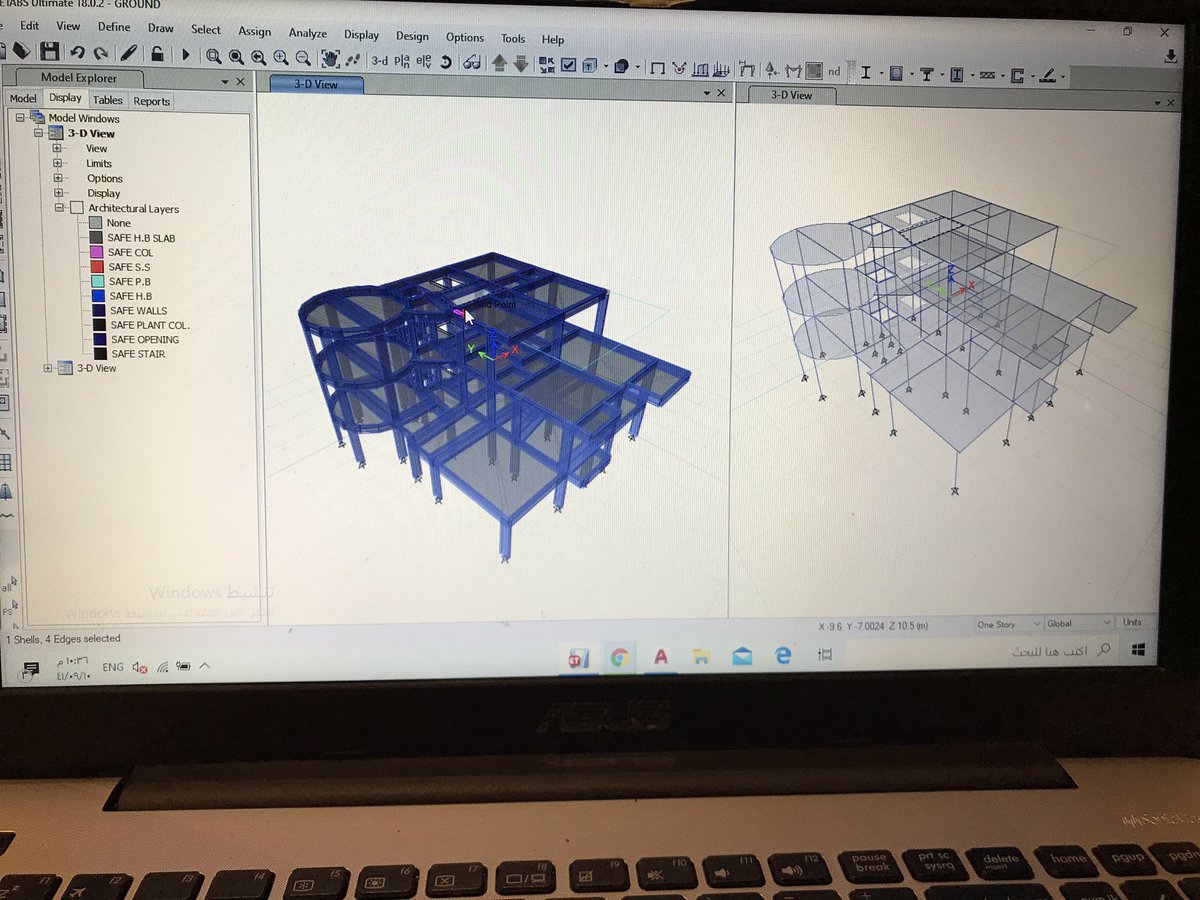

١- أحرص أن المهندس الإنشائي فعلاً صمم لك إنشائيا،أسأله تم التحليل على اي برنامج و اطلب منه يعرض لك المودل اللي في البرنامج .
٢- اعرض التصميم على مهندس انشائي اخر يراجعه ولا تستخسر في المراجعه لأن هذا التصميم اللي راح تدفع عليه مئات الألوف اذا ماكان ملايين في تنفيذه.

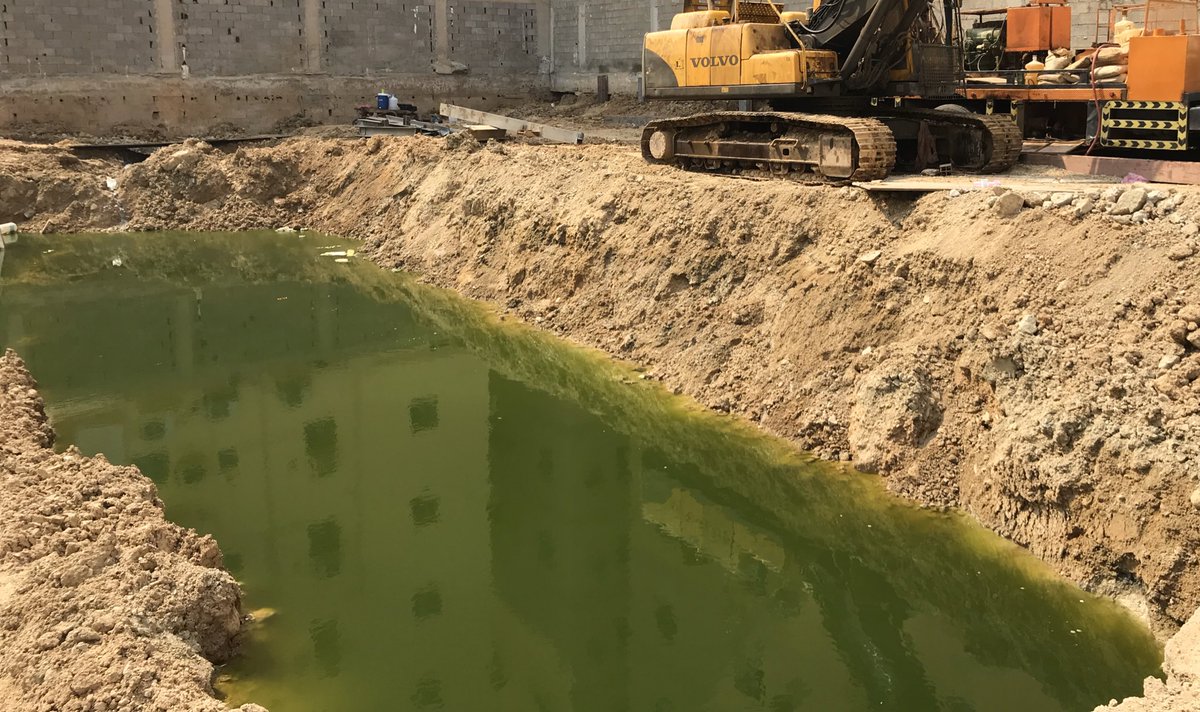

٣- لابد من عمل تقرير تربة قبل بدء العمل بالتصميم ، و احيانا انصح ان تعمل تقرير تربة قبل شراء الارض من اجل لاتتورط في أرض تكلفة البناء عليها عاليه، اما يكون اجهاد التربة ضعيف ، او تكون تربتها فيها مشاكل ، او يكون فيها مياه و تكلفة النزح عاليه، او تكون دفان و مخلفات.

٤-تجنب زراعة و لف الأعمدة قدر الأمكان .

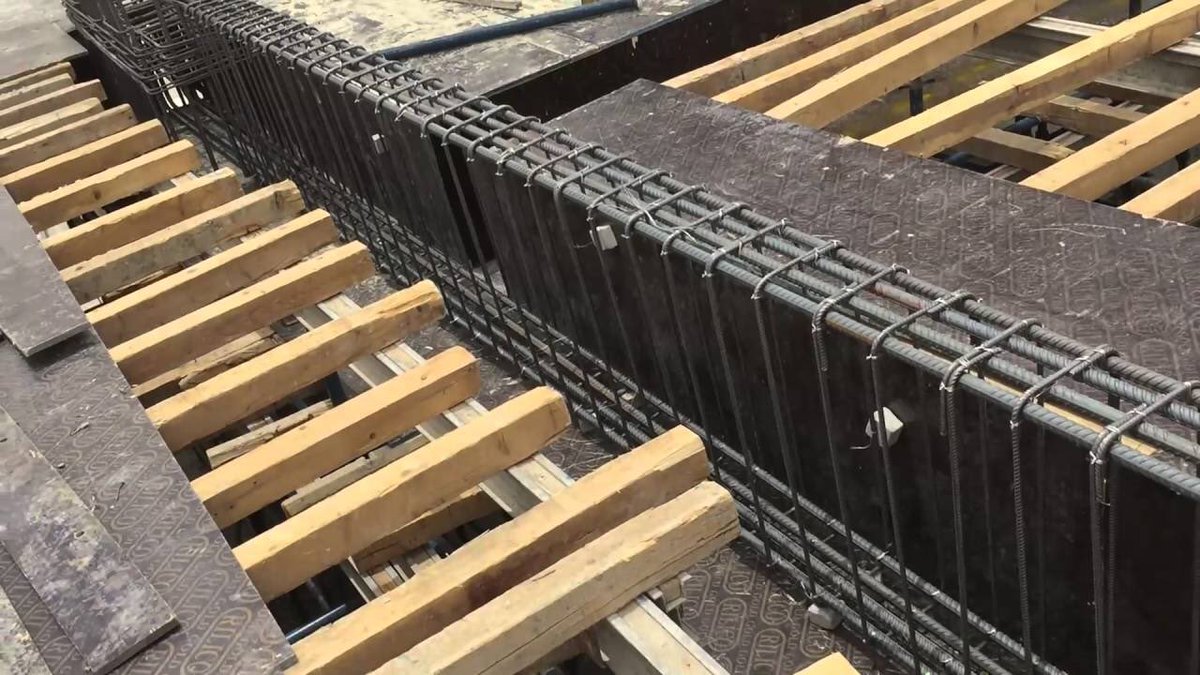

٥- إذا لم يكن لديك دكتات تكييف او سباكة معلقه اطلب من المهندس الإنشائي تسقيط جميع الكمرات بما لايتعارض مع المعماري ، هذا راح يوفر لك كميات كبيرة من الحديد.

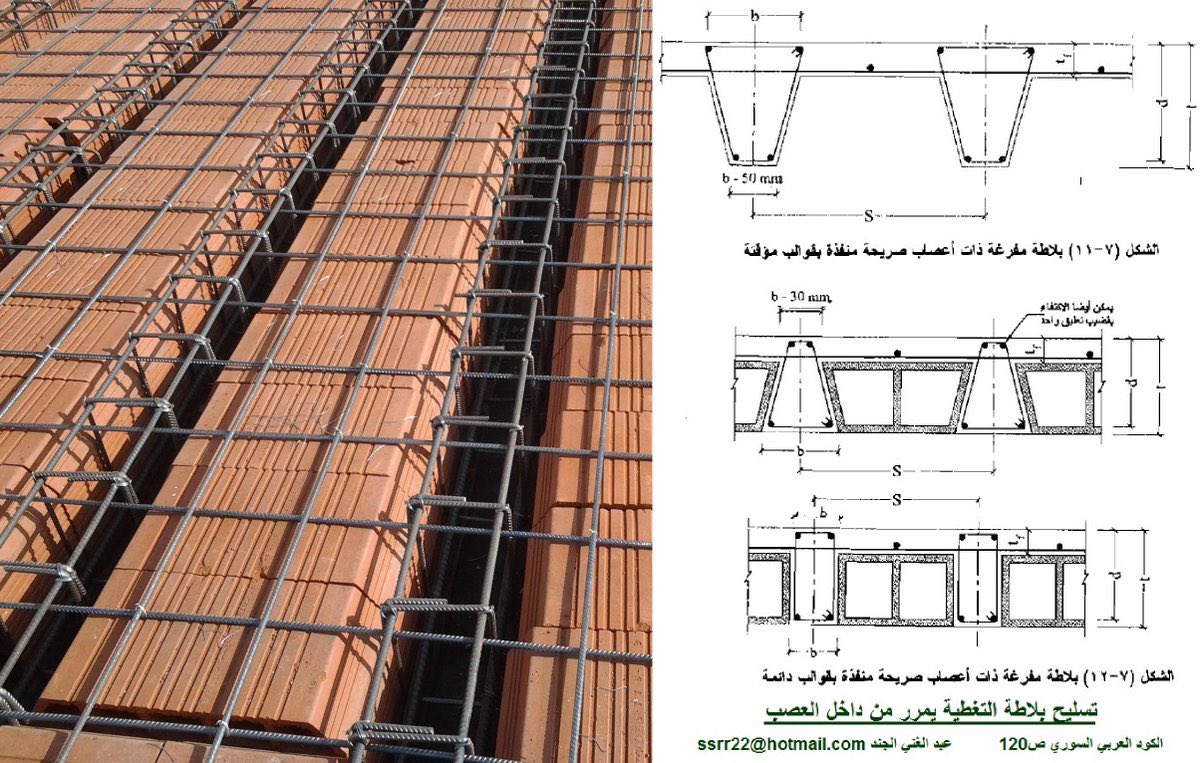

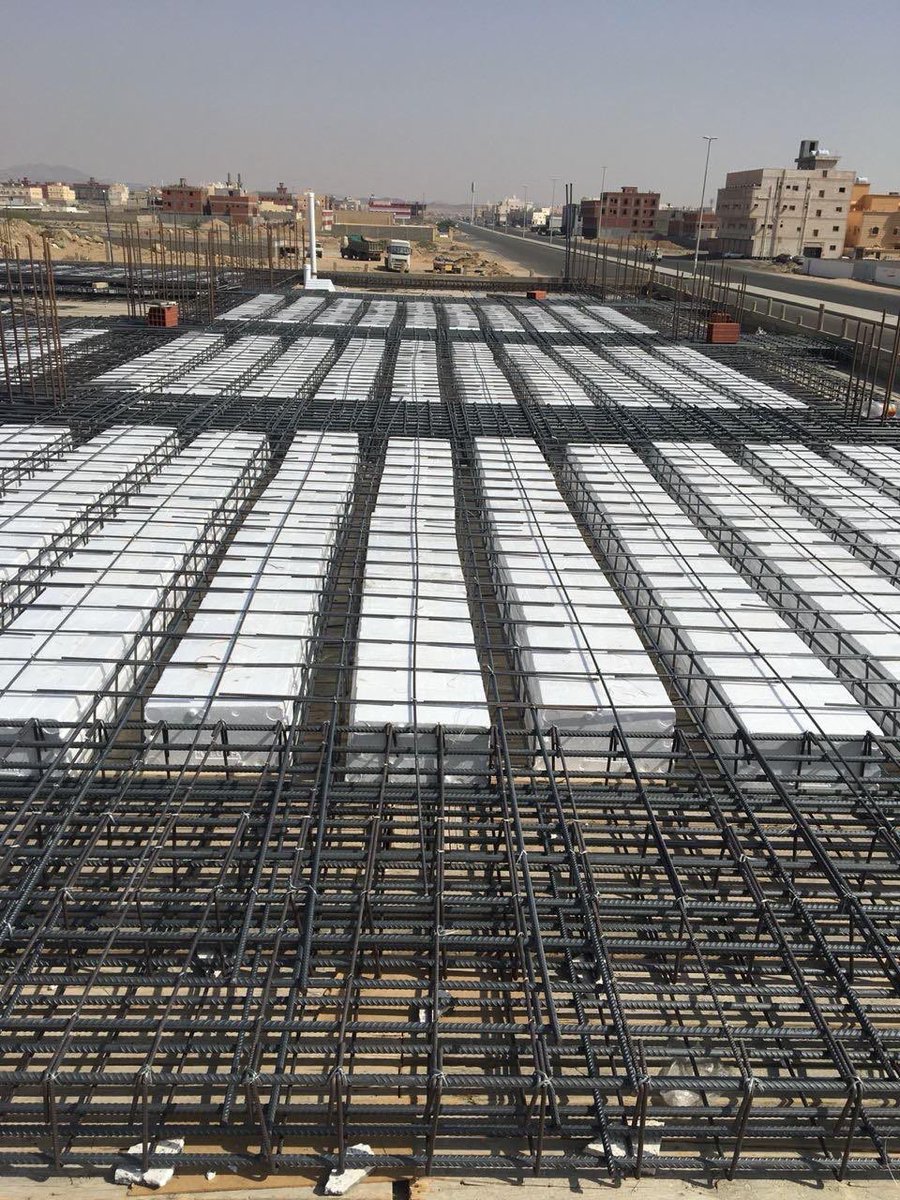

٦- إذا كانت الغرف عندك صغيرة مثلا (٥*٤) او اصغر بالإمكان تنفيذها بلاطة عادية و توفر تقريبا ٤٠٪ من تكلفة الهوردي أو الفلات سلاب .
*( هناك شروط لإستخدام البلاطة العاديه مثل ان الحوائط يجب ان تكون على الكمرات )
