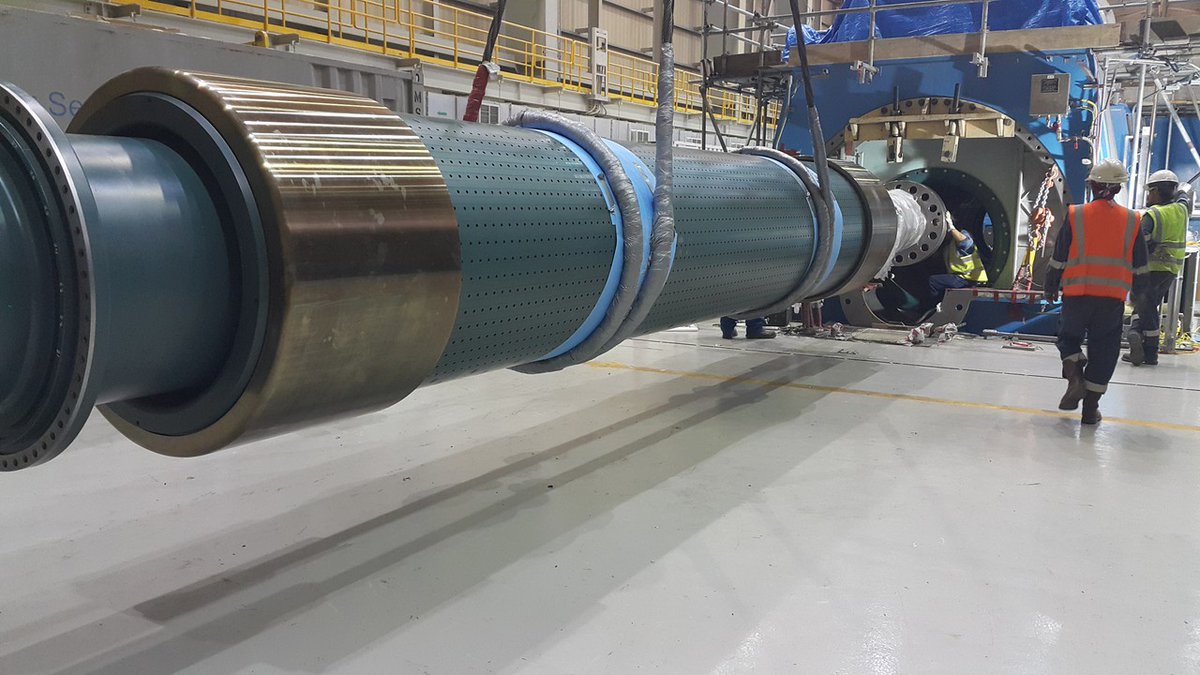

الجزء الدوار من المولدات الكهربائية يحصل على تيار مستمر DC يمر في ملفاته لإنتاج الفيض المغناطيسي الذي يقطع ملفات الجزء الثابت. إذا حصل قصر Fault بين ملفات الجزء الدوار والأرض (عن طريق البيرنج) فلن يُكتشف هذا الخطأ ولن يمر تيار قصر للأرض، إذا لا حاجة لتأريض هذه الملفات!؟ (يتبع)
لكن المشكلة أنه إذا حدث قصر ثاني من نقطة أخرى لملفات الجزء الدوار للأرض فسيؤدي ذلك إلى مرور تيار ملفات الجزء الدوار Field Windings للأرض وخروج التيار عن مساره ما قد يتسبب بحرق هذه الملفات. كما أن ذلك سيتسبب بالتأكيد في تشويش مجال الفيض وحدوث إهتزازات للمولد (يتبع)
وسينعكس الأمر سلباً على التيار/الجهد الخارج من المولد وسيتضرر البيرنج من الإهتزازات. لذا من الضروري تثبيت حماية لخطأ الجزء الدوار مع الأرض Rotor Earth Fault Protection وإصطياد الخطأ الأرضي الأول لمعالجته. (يتبع)
هنالك ثلاث طرق شائعة لتركيب حماية للجزء الدوار مع الأرض:

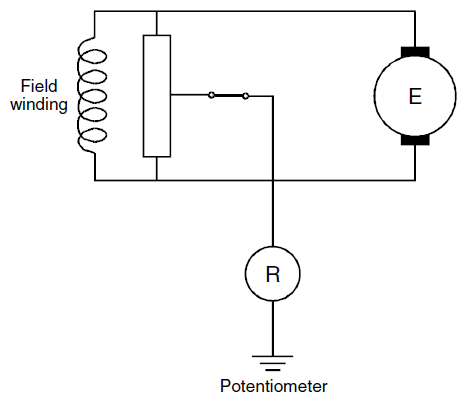

1️⃣ طريقة المقاومة المتغيرة Potentiometer Method:
في الأصل، تعتمد هذه الطريقة على توصيل ملفات الجزء الدوار بشكل متقابل Parallel مع مقاومة لها نقطة توصيل في المنتصف Tap. نقطة التاب هذه تتصل بالأرض من خلال مرحل Relay. (يتبع)
1️⃣ طريقة المقاومة المتغيرة Potentiometer Method:
في الأصل، تعتمد هذه الطريقة على توصيل ملفات الجزء الدوار بشكل متقابل Parallel مع مقاومة لها نقطة توصيل في المنتصف Tap. نقطة التاب هذه تتصل بالأرض من خلال مرحل Relay. (يتبع)
إذا حصل خطأ بين ملفات الجزء الدوار والأرض سينتج عنه فرق جهد بين طرفي المرحل (الريلاي). ستكون قيمة فرق الجهد هذا أعلى ما يمكن عند حدوث الخطأ بين أحد طرفي ملف الجزء الدوار والأرض، لكن هناك إحتمال بأن يحدث الخطأ في منتصف الملف ما يجعل من الصعب قرائته لقلة فرق الجهد على المرحل (يتبع)

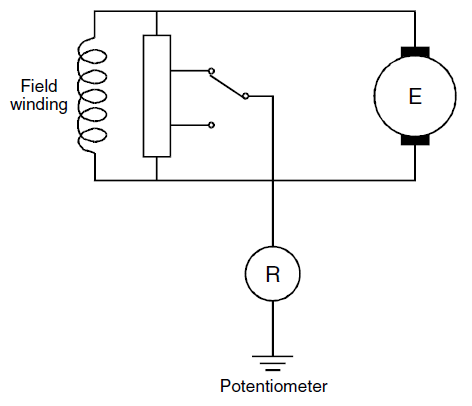

لذلك، يتم توفير نقطتي توصيل مع المقاومة، واحدة متوسطة وأخرى سفلية Lower Tap والتبديل بينهما عن طريق زر أو مفتاح للتأكد من قراءة أي خطأ أرضي للملفات مع الأرض. لكن تكمن الصعوبة من ضرورة وجود إجراء يومي للتبديل بين نقطتي التوصيل هاتين. (يتبع)

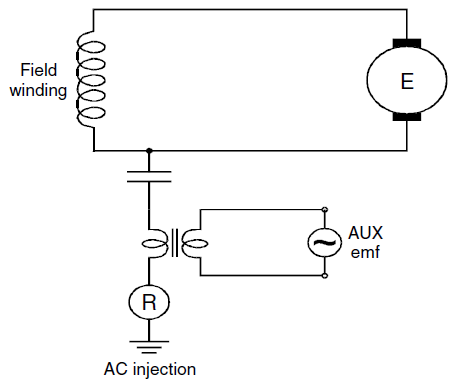

2️⃣ طريقة حقن التيار المتردد AC Injection:
تتطلب هذه الطريقة مصدر للتيار المتردد يعمل بإستمرار على حقن إشارة في ملفات الجزء الدوار من خلال مكثف وصل Coupling Capacitor الذي بدوره يمنع أي تيار مستمر من المرور للأرض. (يتبع)
تتطلب هذه الطريقة مصدر للتيار المتردد يعمل بإستمرار على حقن إشارة في ملفات الجزء الدوار من خلال مكثف وصل Coupling Capacitor الذي بدوره يمنع أي تيار مستمر من المرور للأرض. (يتبع)
إذا إلتقط المرحل كما في الصورة نفس تردد الإشارة المُحقنة لملفات الجزء الدوار فهذا يعني أن أحد أطراف تلك الملفات قد قُصر Short مع الأرض. (يتبع)

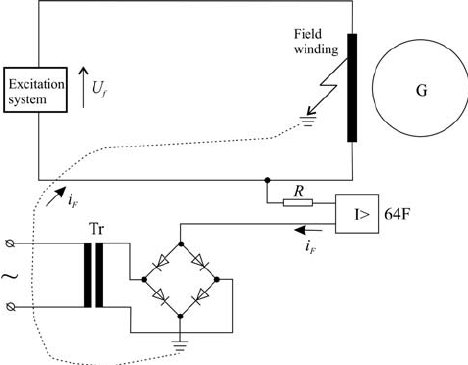

3️⃣ طريقة حقن التيار المستمر DC Injection:
شبيهة بالطريقة السابقة لكن يتم فيها التخلي عن المكثفات (لمشاكلها العملية) وحقن تيار مستمر عن طريق ريكتيفاير Rectifier, والذي يسمح للتيار بالذهاب إلى الأرض وليس العكس. (يتبع)
شبيهة بالطريقة السابقة لكن يتم فيها التخلي عن المكثفات (لمشاكلها العملية) وحقن تيار مستمر عن طريق ريكتيفاير Rectifier, والذي يسمح للتيار بالذهاب إلى الأرض وليس العكس. (يتبع)
الجهد المستمر المُحقن تكون له قطبية Polarity معاكسة لجهد ملفات الجزء الدوار وتكون الجهة المتصلة بالملفات سالبة بالنسبة للأرض. حصول قصر لملفات الجزء الدوار مع الأرض سيتسبب بمرور تيار مستمر من خلال مصدر الحق للأرض ثم يعود للمفات ما سيمكن المرحل من إلتقاط هذا التيار.
