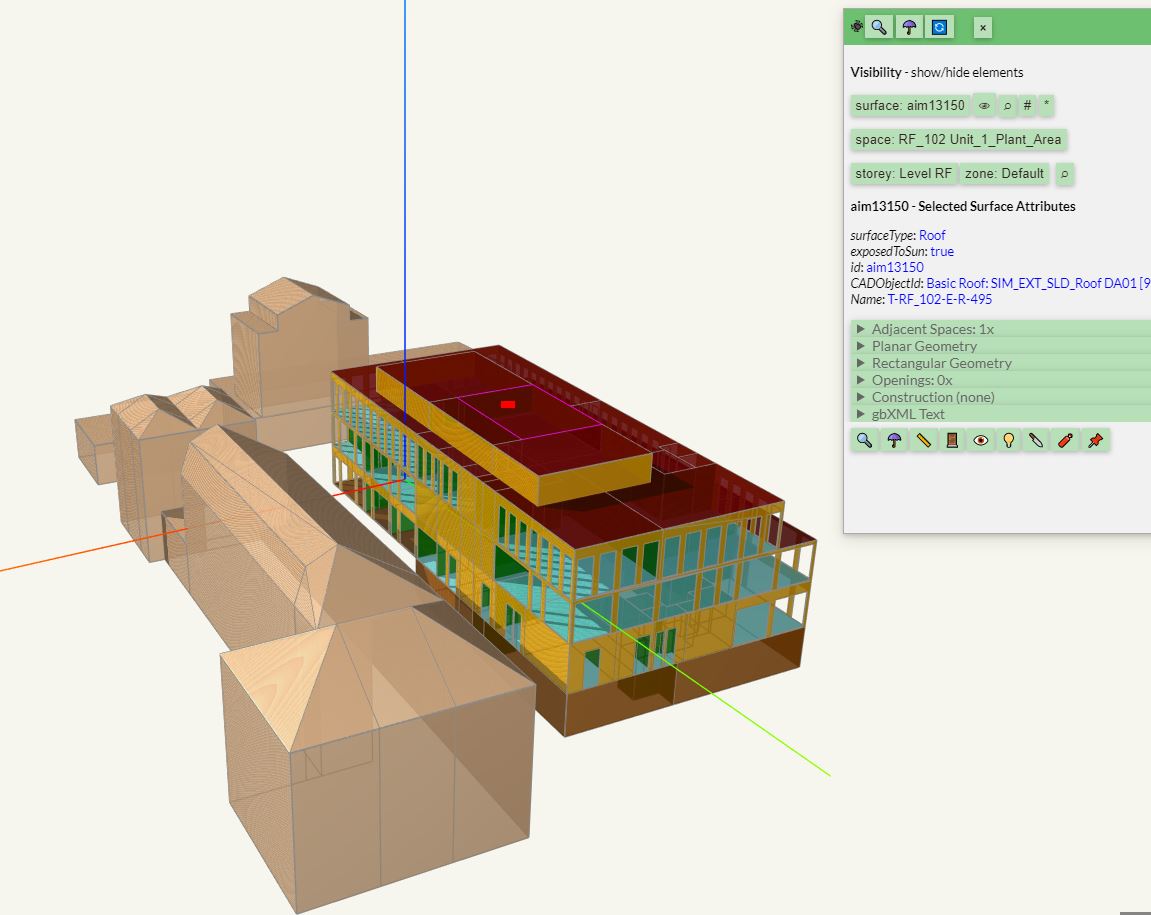

خلال العمل عن بعد أغلب المعماريين والمهندسين والمختصيين في قطاع الانشاءات و المقاولات بمختلف التخصصات يستخدمون صيغ مختلفة لتصدير وتبادل الملفات بين فريق العمل او بين التطبيقات الهندسية لإاغراض متنوعة مثل تصدير ملف رسومات اتوكاد CAD أو BIM الى برامج التحليل مثل دراسة حركة الشمس
الاغلب يستخدم صيغ ملفات مشهورة للتحويل وتبادل الملفات مثل .dwg .dxf .gbXML .IfcXML الخ ولكن الجميع يعاني من فقد بعض البيانات او جزء من المبنى مشوه أو مفقود اثناء عملية التصدير وتزداد المشكلة كلما زاد تعقيد تصميم المبنى وحجم البيانات في ظل تطور التقنيات و البرامج التصميمية مثل BIM
بعد التصدير الكثير يتضطر الى أحد الحالين لمعالجة المشكل المذكورة سابقا من الحلول : 1. يقوم بمحاولة اصلح الجزء المفقود او المشوه من المبنى بعد التصدير وتسمى مرحلة clean up وهذا يستهلك وقت وجهد و غالبا لا يصل الى نتيجة مرضة. أو
2. انشاء نموذج جديد تماما مفصول عن النموذج المعماري الاصلي يستخدم في التحليل وينتج عن ذلك نتائج غير موثوقة بسبب عدم توافق في الابعاد و ايضا في خصائص المواد الحراية والدنيماكية فضلا عن مضاعفة الجهد وتكرار العمل
أغلب المستخدمين لبرامج التصميم يستخدمون صيغ ملفات مشهوره لتبادل واستخلاص البيانات من برامج التصميم مثل gbXML أو IFCXML هذا الصيغ قائمة على لغة البرمجة المشهورة التي يستخدمها صانعي البرمجة وهي لغة XML هي لغة الترميز عامة لخلق لغات الترميز ذات الغرض الخاصّ.

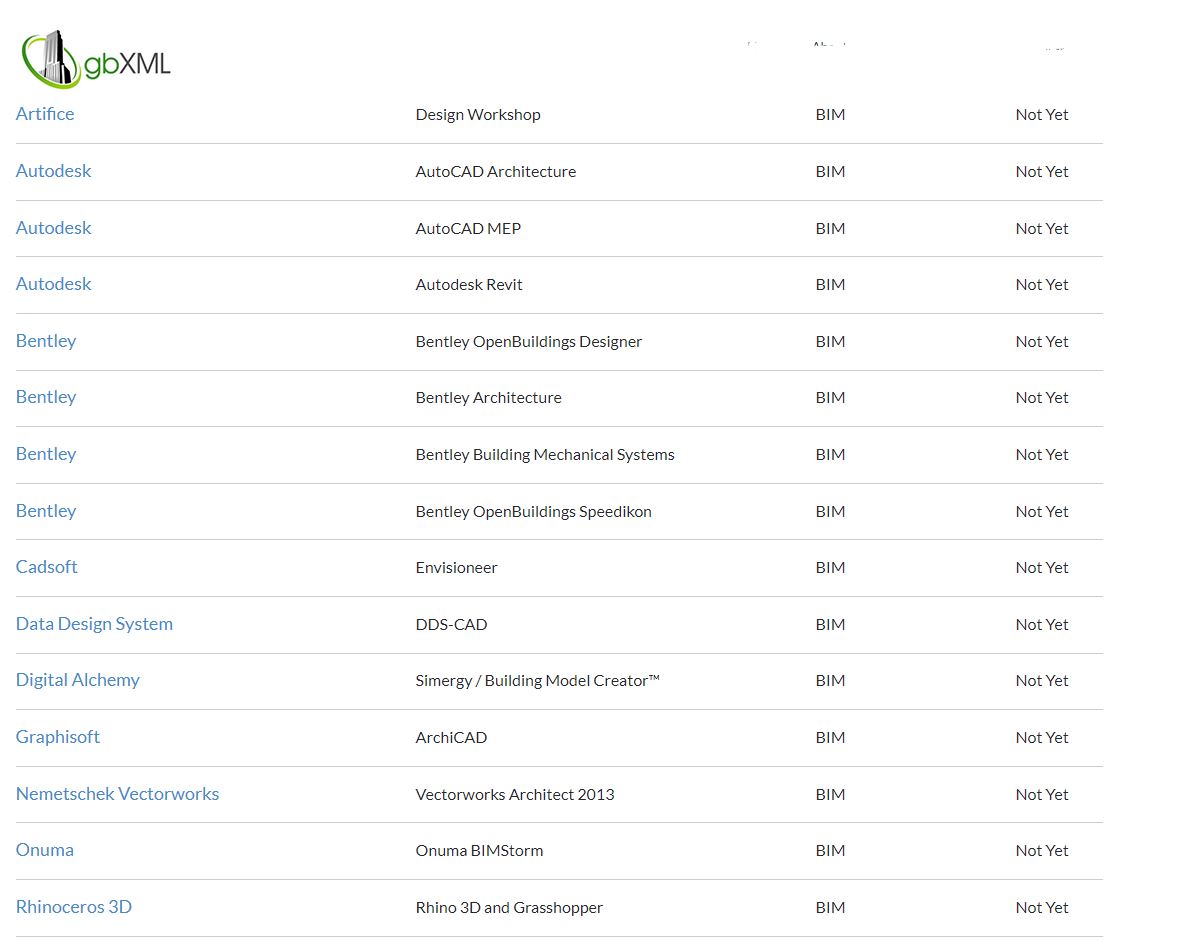

تتمتز تلك الملفات بإمكانية التشغيل البيني للملفات على تطبيقات كثيرة جدا تتجاوز 50 برنامج متوفرة في السوق منها المجاني او التجاري وتقوم بدعمها إدارة الطاقة الامريكية بشكل اساسي . ال gbXML هي شركة كبرى وليست مجرد صيغة ملف. وايضا IfcXML بنفس المواصفات شركة كبرى منافسة في المجال

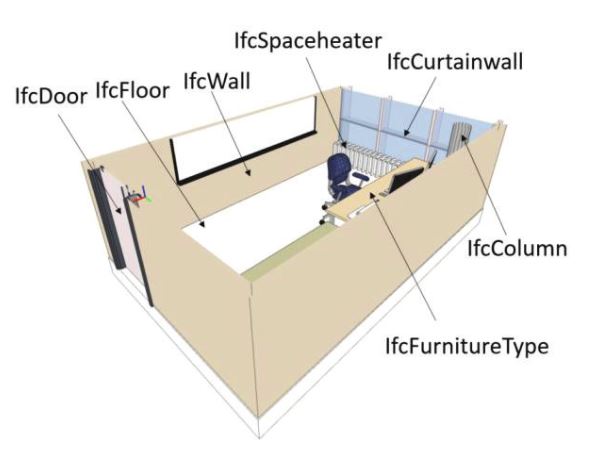

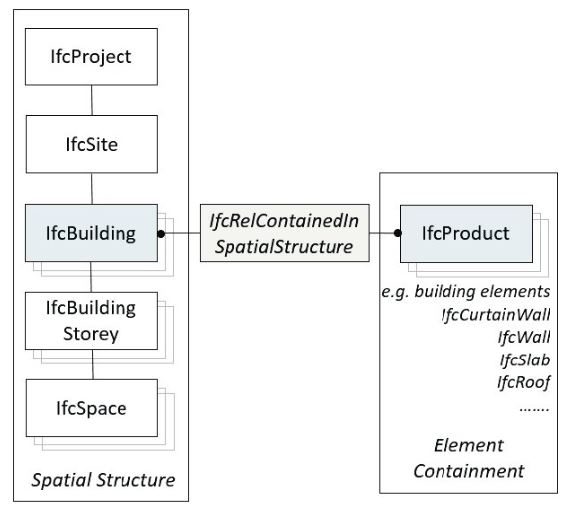

الفكرة الرئيسية لملفات gbXML وايضا في IfcXML قائمة على ربط العناصر الهندسة مع بعضها البعض بشكل سلسلة مترابطة، مثلا المشروع يحتوى على موقع عام والموقع العام يحتوى على مبنى واحد او اكثر من مبنى والمبنى يحتوى على طوابق والطابق يحتوى على فراغ والفراغ يحتوى على zone واحد او أكثر يتبع
ويحيط بهذا الzoon هيكل المبنى الارضية مرتبطة بالحائط والحائط مرتبط بالسقف الخ .... سلسلة طويلة مترابطة ودقيقة جدا بعضها مشتركة في أكثر من عنصر مثل المواد فالخرسانة مثلا قد تكون في الحائط والسقف والارضية معا وبعضها غير مشتركة ولكن مرتبطة بعنصر آخر
فهم هذا الترابط وكيفة عملها يجعل المستخدم على معرفة كيفية التصدير الصحيح ومعالجة الملف في حال حدث فقدان او تشوه في العناصر عند التصدير . وايضا يساعد المستخدميين في استخلاص المعلومات المرغوبة في التصدير مثلا في حال الرغبة في تصدير هيكل المبنى بدون تفاصيل الاثاث والقطع الصحية
يساعد الفهم ايضا الى توسيع هذا المخطط في حال الرغبة في اضافة عنصر غير موجود أو خصائص مادة غيرمتوفرة بمعرفتك طريقة التسلسل يستطيع المستخدم اضافة العنصر المرغوب فية وتحت اي بند وهذا يسمى توسيع الملف وجميعها ملفات مفتوحة open schema تمكن المستخدم إضافة وحذف حسب الحاجة،ميزة مهمة

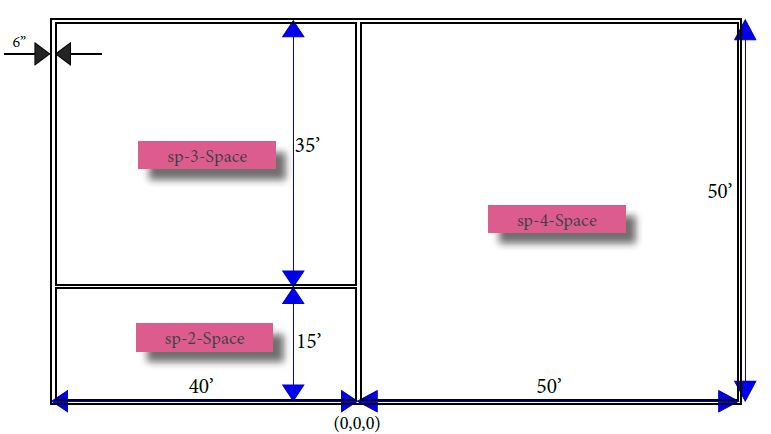

أغلب المشاكل تحدث اثناء التصدير وهو عدم ادراك المستخدم بإن الفراغ في البرامج المعمارية ينسب الى الفراغ المحصور بالعناصر المعمارية مثل الحائط الارضية والسقف ، عند التصدير يختلف مفهوم الفراغ في هذه الصيغ الى space boundary وهو المحيط الذي يربط جميع العناصرويحط بها
لتصدير الملفات بشكل ناجح وسليم من العيوب يجب تحديد ال space boundary لجميع الفراغات المعمارية بما فيها الفراغات المفتوحة مثل السلالم ومناطق الحركة الافقية داخل المبنى قبل تصدير الملف.
ختاما من يقوم بهذه البرامجيات وتحديد خصائص التصدير غالبا هم معماريون و مهندسيون ثم ياتي بعد ذلك دور الشركات البرمجية في زرع هذا المبادرات الى ايقونات في برامجهم .لذلك لايقف دور المعماري والمهندس على تصميم مبنى أو مشروع بل لهم مساهمه ودور في البرامج والبيانات وهذا مجال مستقبل لهم
