الصوره دي انتشرت لمطلع الدائري الاوسطي وكباري طريق الاسماعيليه والصحراوي والكثير يعتقد انه مقصود ليعطي شكل جمالي ولكن هو خطأ و جزء أهمل في التصميم وثرده د.م مؤمن عبدالرؤوف دكتور ميكانيكا التربه والاساسات
MSE walls
حوائط السند بشبكات الجيوجريد بدأت تنتشر بشكل مكثف فى مصر(يتبع)
MSE walls
حوائط السند بشبكات الجيوجريد بدأت تنتشر بشكل مكثف فى مصر(يتبع)
خصوصا فى مطالع ومنازل الكبارى وداخل المنتجعات السياحية والأندية الرياضة نظرا لجمال المنظر وقلة التكلفة وسرعة الإنشاء مقارنة بحوائط السند الخرسانية لكن مع موجة الطقس السئ فى مصر بدأت تظهر عيوب هذا النوع من الحوائط حيث يمكن أن تصل المياه إلى طبقة الردم خلف الحائط بكثافة

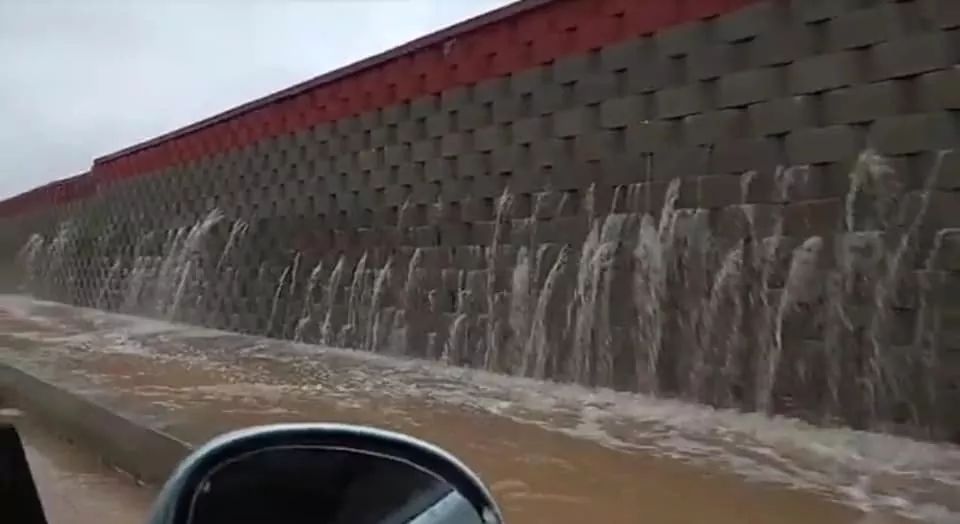

ثم تمر من خلال الفتحات الموجودة بين بلوكات الواجهة كما هو موضح بالصورة المرفقة وتجرف معها حبيبات التربة مسببة هبوط فى الأرضية . نفس التأثير تم ملاحظته أيضا فى المنتجعات الترفيهية حيث يتم بناء الحائط بشكل متدرج ويتم زراعة هذه المدرجات بنباتات زينة ومع أعمال رى للمزروعات بشكل مكثف.
يحدث خروج للمياه بين البلوكات مصحوبا بحبيبات التربة وتظهر هذه المشكلة بوضوح فى هذا النوع من الحوائط خصوصا مع اهمال تنفيذ أى نظام لتصريف المياه من الردم خلف الحائط أيضا يستخدم للردم خلف هذه الحوائط طبقات من الرمل والزلط حيث يعمل الزلط على تجميع المياه وخروجها من بين فتحات البلوكات
وذلك يفسر خروج المياه من أماكن دون أخرى كما هو موضح فى الصورة. ف سؤال الكثير من المهندسين هل العيب من النظام نفسه أم من اهمال تنفيذ شبكة الصرف.. في نقطه أن الردم خلف هذا النوع من الحوائط يكون به رمل وزلط وذلك لزيادة الاحتكاك بين الردم وشبكات الجيوجريد عكس الحوائط الخرسانية
ليتم الردم برمل فقط(الفلتر فقط يكون زلط) . وعلى ذلك فإن وجود الزلط يسمح بتجميع المياه أكثر وفى ظل اهمال تنفيذ شبكة صرف للمياه تكون النتيجة كما هو موضح بالصورة . فإهمال شبكة تصريف المياه فى هذا النوع من الحوائط أشد خطورة بالإضافة إلى أن وجود فراغات بين بلوكات الواجهة يؤدى إلى
سحب حبيبات التربة وهبوط الأرضية وهو ما لا يحدث مع الحوائط الخرسانية.
ملحوظة : أنا لست ضد هذا النوع من الحوائط الساندة ولكنها دعوة لتقييم التجربة العملية مع وضع الحلول المناسبة لتلاشى العيوب سواء فى التصميم أو التنفيذ لأن هذا النظام له العديد من الفوائد أيضا
ملحوظة : أنا لست ضد هذا النوع من الحوائط الساندة ولكنها دعوة لتقييم التجربة العملية مع وضع الحلول المناسبة لتلاشى العيوب سواء فى التصميم أو التنفيذ لأن هذا النظام له العديد من الفوائد أيضا
Drainage from the back fill تصريف المياه خلف الحوائط الساندة
إن وجود الماء خلف الحوائط الساندة نتيجة لنزول المطر أو التسرب من مواسير المياه أو الصرف العمومية يؤدي الى توليد ضغط كبير على الحائط قد لا يكون مأخوذ فى الاعتبار عند التصميم لذلك للتخلص من هذا الضغط يجب تصريف المياه من
إن وجود الماء خلف الحوائط الساندة نتيجة لنزول المطر أو التسرب من مواسير المياه أو الصرف العمومية يؤدي الى توليد ضغط كبير على الحائط قد لا يكون مأخوذ فى الاعتبار عند التصميم لذلك للتخلص من هذا الضغط يجب تصريف المياه من
خلف الحائط الساند ويتم ذلك عن طريق وضع طبقة من الركام الخشن غير المتجانس بالتدرج خلف الحائط ثم وضع ماسورة أسفل الحائط بحيث تكون
مثقبة من أعلى ومغطاة بطبقة من نسيج الجيوتكستايل لمنع الحبيبيات الناعمة من المرور خلال الفتحات كما هو موضح بالصورة المرفقة
مثقبة من أعلى ومغطاة بطبقة من نسيج الجيوتكستايل لمنع الحبيبيات الناعمة من المرور خلال الفتحات كما هو موضح بالصورة المرفقة

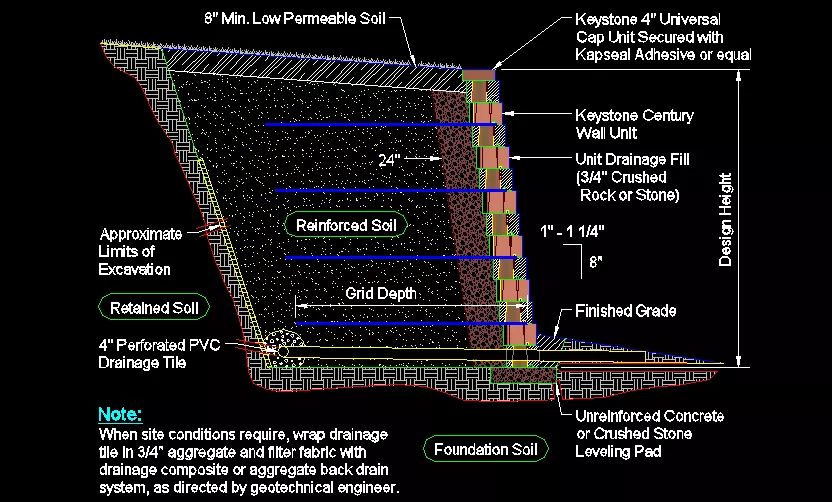

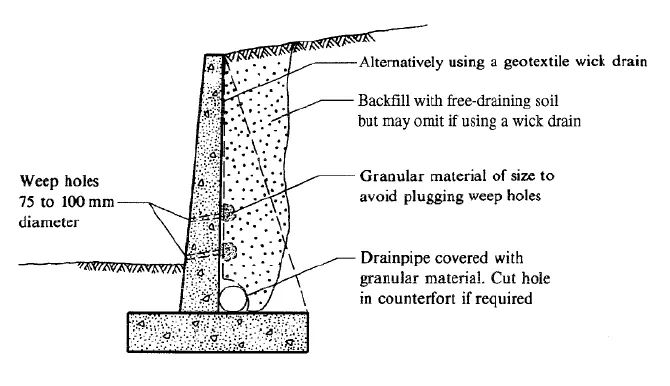

الصور المرفقة توضح قطاع نموذجى لأعمال تصريف المياه خلف حائط تربة مسلحة والذى يتكون من فلتر من الزلط خلف الحائط وبالأسفل ماسورة مثقبة فى النصف العلوى ومغطاة بنسيج من الجيوتكستايل والتى تصرف لأقرب نقطة صرف.
