في الثريد ده ح أكتب بإختصار عن البيوت المحمية (البيوت البلاستيكية) من الناحية الفنية وأسس إختيار البيت المحمي المناسب لبيئتك ومواصفاتها الفنية، قليلاً عن الأسعار والمصادر، والأهم أسباب فشل الكثير منها في السودان..
تابع الثريد وريتويت للفائدة العامة 👇👇
تابع الثريد وريتويت للفائدة العامة 👇👇
١. ما هي البيوت المحمية:
تسمى أيضاً بالصوبة الزراعية او الدفيئة اذا كانت تعمل بنظام التدفئة أيضاً،
عبارة عن هيكل حامل لغطاء شفاف مظلل لأشعة الشمس بنسبة معينة، يوفر بيئة مناخية "منظمة" لنمو النباتات الموسمية، بالإضافة لنظام تبريد/تدفئة ونظام توزيع الهواء داخل البيت المحمي..
تسمى أيضاً بالصوبة الزراعية او الدفيئة اذا كانت تعمل بنظام التدفئة أيضاً،
عبارة عن هيكل حامل لغطاء شفاف مظلل لأشعة الشمس بنسبة معينة، يوفر بيئة مناخية "منظمة" لنمو النباتات الموسمية، بالإضافة لنظام تبريد/تدفئة ونظام توزيع الهواء داخل البيت المحمي..
٢. أشكال وتصاميم البيوت المحمية (الأكثر شيوعاً):

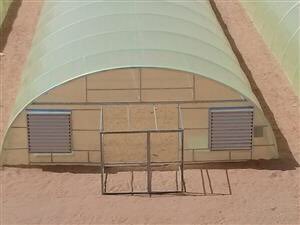

- Cooled Tunnel (semi-spherical(
النفق المبرد النصف دائري
- Multi Span
متعدد الصالات

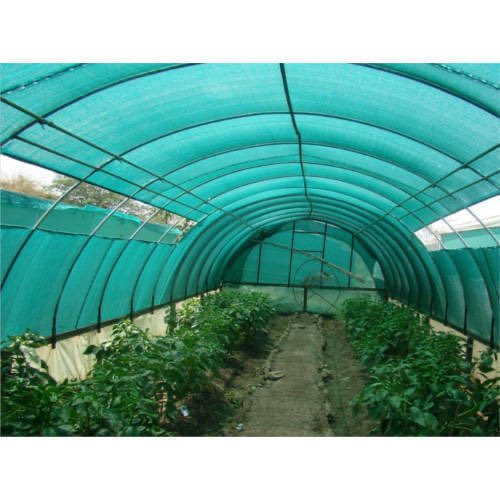

- Shaded House
البيت المظلل (يستخدم كمشتل بأغلب الأحيان)
- Cooled Tunnel (semi-spherical(
النفق المبرد النصف دائري
- Multi Span
متعدد الصالات
- Shaded House
البيت المظلل (يستخدم كمشتل بأغلب الأحيان)
٣. الهيكل الحامل:
يكون في أغلب الأحيان في الاستخدامات التجارية عبارة عن هيكل معدني من مواسير معدنية G90 ومغلڤن بطبقة من الزنك (Zinc Plated Galvanization) باقطار تختلف حسب موقعها في تصميم البيت،
اما في بعض البيوت الصغيرة ذات الإستخدامات المنزلية فهو يكون هيكل خشبي يحتمل الرطوبة.
يكون في أغلب الأحيان في الاستخدامات التجارية عبارة عن هيكل معدني من مواسير معدنية G90 ومغلڤن بطبقة من الزنك (Zinc Plated Galvanization) باقطار تختلف حسب موقعها في تصميم البيت،
اما في بعض البيوت الصغيرة ذات الإستخدامات المنزلية فهو يكون هيكل خشبي يحتمل الرطوبة.
٤. الغطاء الشفاف:
الغطاء الأكثر شيوعاً هو المشمع البلاستيكي متعدد الطبقات او عالي السماكة المصنوع من البولي إيثلين مع نسبة تظليل قد تكون ٢٠٪ او اعلى،،
النوع الثاني وهو الافضل هو ألواح البولي كاربون متعدد الطبقات مع نسبة تظليل تحددها مع المُصنّع 👇👇
الغطاء الأكثر شيوعاً هو المشمع البلاستيكي متعدد الطبقات او عالي السماكة المصنوع من البولي إيثلين مع نسبة تظليل قد تكون ٢٠٪ او اعلى،،
النوع الثاني وهو الافضل هو ألواح البولي كاربون متعدد الطبقات مع نسبة تظليل تحددها مع المُصنّع 👇👇
يستخدم المشمع البلاستيكي مع البيوت المحمية بنظام النفق المبرد ومع جوانب البيوت المحمية بتصميم الصالات المتعددة،
اما الواح البولي كاربون يستخدم في اسقف نظام الصالات المتعددة والجوانب (حسب طلب المشتري)..
وحب التنويه ان الواح البولي كاربون افضل من ناحية العمر ومقاومة الرياح والمطر..
اما الواح البولي كاربون يستخدم في اسقف نظام الصالات المتعددة والجوانب (حسب طلب المشتري)..
وحب التنويه ان الواح البولي كاربون افضل من ناحية العمر ومقاومة الرياح والمطر..
٥. نظام التبريد:
نظام التبريد في معظم البيوت المحمية يعمل بنظام الEvaporative Cooling System اي نظام تبريد يعمل عن طريق ملامسة الهواء الساخن لشلال مياه متساقط ليبرد ويدخل للبيت المحمي، ويستخدم لسهولة التعامل معه وقلة التكلفة وقليل إستهلاك الطاقة 👇👇
نظام التبريد في معظم البيوت المحمية يعمل بنظام الEvaporative Cooling System اي نظام تبريد يعمل عن طريق ملامسة الهواء الساخن لشلال مياه متساقط ليبرد ويدخل للبيت المحمي، ويستخدم لسهولة التعامل معه وقلة التكلفة وقليل إستهلاك الطاقة 👇👇
٦. أجزاء نظام التبريد:

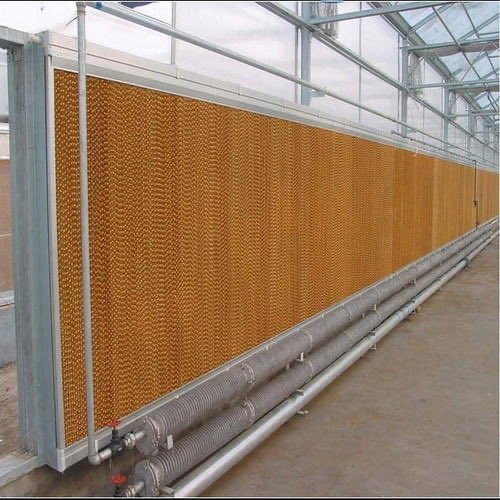

- Evaporative Cooling Pad
لوحة التبريد،، في بعض الانواع يسمى ب Intake Shutter اذا كان يحتوي شفرات الاغلاق عند التوقف.
- Distribution Fan
مروحة توزيع الهواء
- Exhaust Fan
مروحة الطرد،، تطرد الهواء الساخن لخارج البيت المحمي
- Temperature Sensor
حساس حرارة.
- Evaporative Cooling Pad
لوحة التبريد،، في بعض الانواع يسمى ب Intake Shutter اذا كان يحتوي شفرات الاغلاق عند التوقف.
- Distribution Fan
مروحة توزيع الهواء
- Exhaust Fan
مروحة الطرد،، تطرد الهواء الساخن لخارج البيت المحمي
- Temperature Sensor
حساس حرارة.

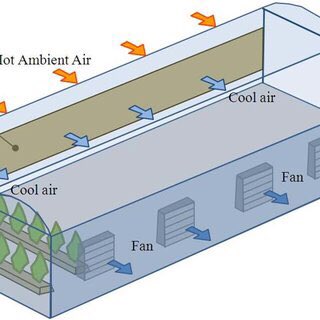

٧. طريقة عمل نظام التبريد:
عند بداية التشغيل تبدأ مضخة سحب الماء ليرتفع الى اعلى لوحة التبريد ليسقط خلال مسامات اللوحة، في نفس اللحظة تقوم مروحة الطرد بطرد الهواء الساخن من داخل البيت الى الخارج وعندها يهبط ظغط الهواء في الداخل، 👇👇
عند بداية التشغيل تبدأ مضخة سحب الماء ليرتفع الى اعلى لوحة التبريد ليسقط خلال مسامات اللوحة، في نفس اللحظة تقوم مروحة الطرد بطرد الهواء الساخن من داخل البيت الى الخارج وعندها يهبط ظغط الهواء في الداخل، 👇👇
عندئذٍ يبدأ الهواء الساخن بالدخول لداخل البيت من خلال لوحة التبريد فيحدث عملية تبادل حراري مع الماء فيتحول لهواء بارد داخل للبيت بسبب الnegative pressure بعدئذٍ تقوم مروحة التوزيع بالعمل وتوزع الهواء في الداخل بإتجاه مراوح الطرد 👇👇
يبدأ الهواء في داخل البيت بالبرود تدريجياً حتى يصل لدرجة حرارة يعايرها المشغل على حساس الحرارة عندها تقوم لوحة التحكم بايقاف أتوماتيكي بايقاف النظام حتى ترتقع درجة الحرارة تدريجياً داخل البيت مرة أخرى..
٨. سلبيات هذا النظام:
- يزيد من رطوبة الهواء داخل البيت المحمي، وهي خاصية سلبية اذا ارتفعت بشدة على النبات،
- محدودية قدرة هذا النظام على التبريد، فهو في معظم الاحيان لا يزيد عن (١٠-١٢) درجة مئوية بما بعرف بالتغير الحراري (Delta T)، في افضل الحالات قد يصل ل(١٥) درجة مئوية.
- يزيد من رطوبة الهواء داخل البيت المحمي، وهي خاصية سلبية اذا ارتفعت بشدة على النبات،
- محدودية قدرة هذا النظام على التبريد، فهو في معظم الاحيان لا يزيد عن (١٠-١٢) درجة مئوية بما بعرف بالتغير الحراري (Delta T)، في افضل الحالات قد يصل ل(١٥) درجة مئوية.
٩. سبب فشل البيوت المحمية في السودان:
مناخ السودان الحار جداً صيفاً يعد الدور الاكبر في فشلها، اذ ان حرارة في الصيف قد تصل ل(٥٠) درجة، مع نظام التبريد السابق ذكرا، فان درجة الحرارة في افضل الاحيان تصل ل(٣٥) وهي غير كافية للزراعة المحمية 👇👇
مناخ السودان الحار جداً صيفاً يعد الدور الاكبر في فشلها، اذ ان حرارة في الصيف قد تصل ل(٥٠) درجة، مع نظام التبريد السابق ذكرا، فان درجة الحرارة في افضل الاحيان تصل ل(٣٥) وهي غير كافية للزراعة المحمية 👇👇
لذلك تجد البيوت المحمية في السودان لا تتوقف نهائيا عن تشغيل نظام التبريد مما يعني مزيد من الطاقة ومزيد من الرطوبة، يلجأ البعض لزيادة مساحة لوحات التبريد وهي ايضا طات تأثير سلبي في الطاقة والرطوبة وبالاضافة لتسريع تهالك الهيكل المعدني 👇👇
نقطة اخرى وهي استخدام المشمع البلاستيكي، تجد بعد سنتين ان المشمع قد تهالك واكتسب ترهلاً sagging بسبب أشعة شمس السودان الحارقة فهي صاحبة اعلى مستويات الاشعة الفوق بنفسجية UV Ray
بينما من المفترض ان تعيش خمس سنوات على اقل تقدير!
بينما من المفترض ان تعيش خمس سنوات على اقل تقدير!
١٠. الحل في السودان:
الشراء عن طريق المصنع وتحديد الموصفات للهيكل المعدني، والاهم مواصفات الغطاء البلاستيكي بحيث يفضل تركيب الواح بولي كاربون متعدد الطبقات او مشمع بلاستيكي متعدد الطبقات مع شهادة فحص لمدة ١٠ سنوات 👇👇
الشراء عن طريق المصنع وتحديد الموصفات للهيكل المعدني، والاهم مواصفات الغطاء البلاستيكي بحيث يفضل تركيب الواح بولي كاربون متعدد الطبقات او مشمع بلاستيكي متعدد الطبقات مع شهادة فحص لمدة ١٠ سنوات 👇👇
يجب تزويد المصنع بالظروف المناخية وتصميم نظام التبريد لضمان درجة حرارة (٢٥) على الاكثر وضمان تحمل سرعة رياح تصل ل(١١٠ كم/س)..
١١. مصادر التزويد:
يوجد في السودان منتج سعودي جيد تكلفته (١٠،٠٠٠$) مع اجور التركيب (تسليم مفتاح)،
يوجد مصدر اردني ممتاز لكن البيع عن الطريق المصنع على الطلب فقط، تكلفته (٥،٠٠٠$) تسليم في باب المصنع، تكلفة النقل والتركيب والاشراف تقريبا (٣،٥٠٠ دولار)، السعر ده طبعا للكميات.
يوجد في السودان منتج سعودي جيد تكلفته (١٠،٠٠٠$) مع اجور التركيب (تسليم مفتاح)،
يوجد مصدر اردني ممتاز لكن البيع عن الطريق المصنع على الطلب فقط، تكلفته (٥،٠٠٠$) تسليم في باب المصنع، تكلفة النقل والتركيب والاشراف تقريبا (٣،٥٠٠ دولار)، السعر ده طبعا للكميات.
يوجد مصادر في الصين وتركيا ومصر لا انصح فيها،،
المصادر الهولندية والبريطانية هي الافضل في العالم..
المصادر الهولندية والبريطانية هي الافضل في العالم..
في النهاية أتمنى ان اكون افدتكم ونفعتكم، والموضوع ده طويل جدا واختصاصي جدا لكن حاولت اوضح الجزئيات الرئيسية فيه،،
نظام التبريد لوحده عاااالم بنفسه،،
وكالعادة اي حد بحب يتواصل معي للمساعدة والنصح عليه بالDM..
نظام التبريد لوحده عاااالم بنفسه،،
وكالعادة اي حد بحب يتواصل معي للمساعدة والنصح عليه بالDM..
اووو في نقطة نسيت اوضحها بالنسبة لسعر البيت المحمي الصناعة السعودية والاردني هو من نظام تصميم الCooled Tunnel بابعاد ٩*٣٦ = ٣٢٤ متر مربع..
