محطات توليد الطاقة بالبخار Steam-Electric Power Station هي من أشهر أنواع محطات إنتاج الكهرباء عالمياً. جاءت تسميتها من حقيقة أن التوربينات فيها تدور بفعل ضغط البخار. إن قررت العمل في أحدها يوما ما فستحتاج لمعرفة عناصرها الأساسية (غير التوربينات) الموضحة في هذه التغريدة (يتبع)

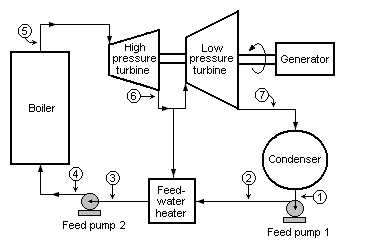

تعمل المحطة عن طريق تسخين الماء وتحويله لبخار لتدوير التوربينات والتي بدورها تقوم بتدوير المولد الكهربائي. عند خروج البخار من التوربينة يتم تكثيفه داخل مكثف لإعادة إستخدامه. كفاءة هذه المحطات تتراوح بين 33% و 48% (يتبع)

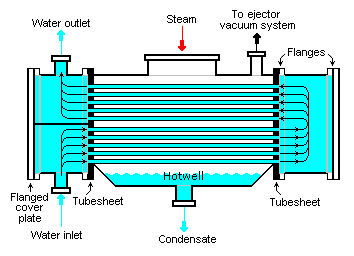

أولا المكثف Condenser:
يعمل المكثف على إدخال البخار الخارج من التوربينة إلى وعاء يحتوي على عدد كبير من الأنابيت التي تمر فيها المياه الباردة. ملامسة البخار للماء البارد تكثفه وتعيده لحالته السائلة. بالتالي فامكثف هو مجرد مبدل حراري Heat Exchanger. (يتبع)
يعمل المكثف على إدخال البخار الخارج من التوربينة إلى وعاء يحتوي على عدد كبير من الأنابيت التي تمر فيها المياه الباردة. ملامسة البخار للماء البارد تكثفه وتعيده لحالته السائلة. بالتالي فامكثف هو مجرد مبدل حراري Heat Exchanger. (يتبع)
تعاني المحطات في الدول ذات الطقس الحار من قلة كمية البخار المسترجع لماء إذا زادت حرارة الماء المستخدم في التبريد، خصوصا في الصيف الحار، والذي يزداد فيه الإحتياج للكهرباء من أجل التكييف. لذلك يتم تركيب أبراج تبريد مياه لهذا الغرض (يتبع)

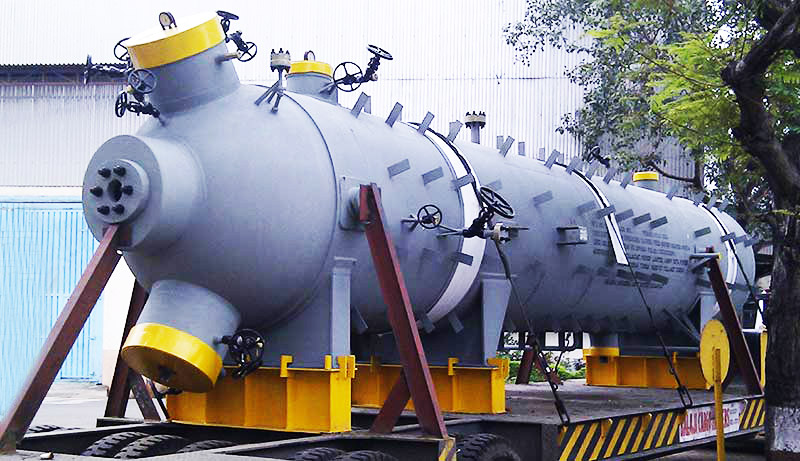

ثانياً سخان مياه التغذية Feedwater Heater:

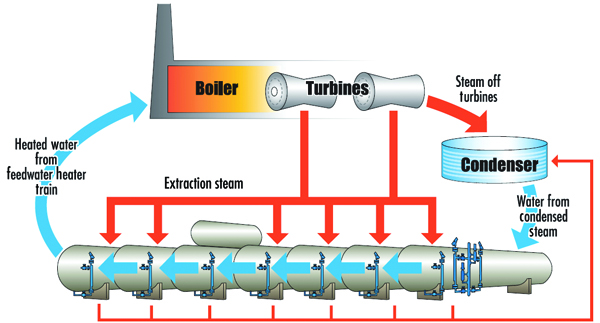

في محطات توليد الكهرباء بالبخار التقليدية، يتم ضخ المياه التي تم تكثيفها والخارجة من المكثف إلى سخان مياه التغذية لرفع درجة حرارتها عن طريق البخار المستخلص من مراحل التوربين المختلفة كما في الصورة. (يتبع)
في محطات توليد الكهرباء بالبخار التقليدية، يتم ضخ المياه التي تم تكثيفها والخارجة من المكثف إلى سخان مياه التغذية لرفع درجة حرارتها عن طريق البخار المستخلص من مراحل التوربين المختلفة كما في الصورة. (يتبع)
وبهذا يتم تجنب حصول صدمة حرارية للغلاية Boiler التي ستستقبل هذه المياه في المرحلة التالية فلا تصلها وهي باردة. (يتبع)

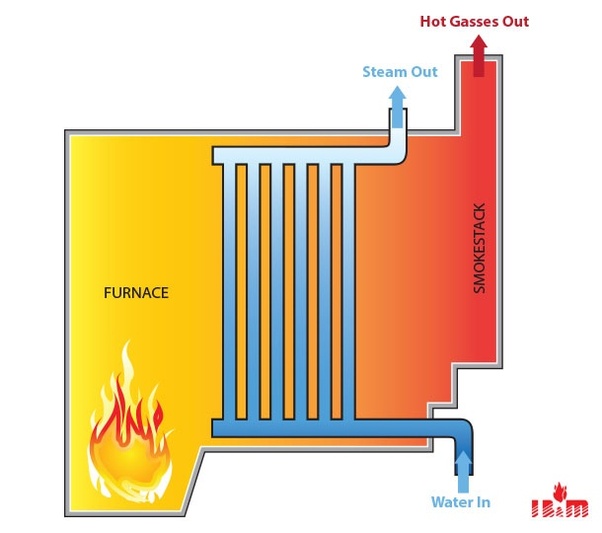

الغلاية Boiler:

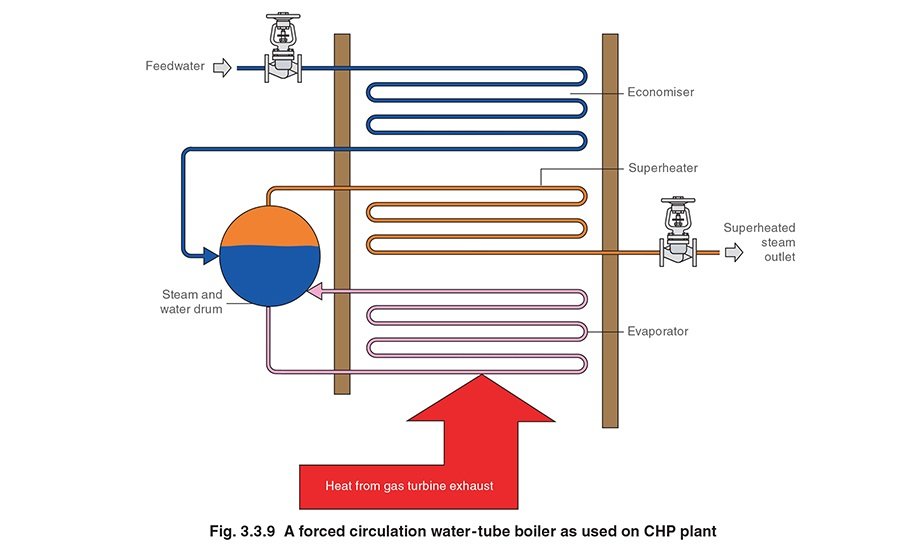

عند وصول المياه لداخل الغلاية تبدأ عملية تبخيرها عن طريق حرق أي نوع من أنواع الوقود. تدخل المياه أولا لجزئية داخل الغلاية تسمى المقتصد Economizer. (يتبع)
عند وصول المياه لداخل الغلاية تبدأ عملية تبخيرها عن طريق حرق أي نوع من أنواع الوقود. تدخل المياه أولا لجزئية داخل الغلاية تسمى المقتصد Economizer. (يتبع)
من هناك فإنها تنطلق إلى برميل البخار Steam Drum والذي يدخلها في المبخر Evaporator حيث يتحول بعضها لبخار وينطلق لداخل السخان الفائق Superheater بينما ينفصل بعضها ويبقى كماء في البرميل حتى يتبخر. (يتبع)
السخان الفائق Superheater:
وهو عبارة عن عدة أنابيب داخل الغلاية يتم فيهم تسخين البخار لدرجات أعلى قبل ضخه للأنابيب الرئيسية المؤدية للتوربية Turbine (يتبع)
وهو عبارة عن عدة أنابيب داخل الغلاية يتم فيهم تسخين البخار لدرجات أعلى قبل ضخه للأنابيب الرئيسية المؤدية للتوربية Turbine (يتبع)

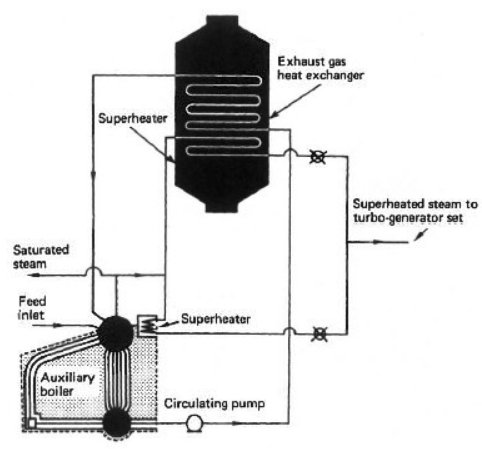

الغلاية الفرعية Auxiliary Boiler:
وهي غلاية أصغر حجما من الغلاية الرئيسية وتستخدم لإنتاج البخار لأغراض فرعية كتسخين الوقود والزيوت وأمور أخرى غير ضخ البخار للتوربينة. ووجودها مطلوب حتى يتم تشغيل الغلاية الرئيسية ثم يتم إطفاء الفرعية والإستعانة ببخار الغلاية الرئيسية.
وهي غلاية أصغر حجما من الغلاية الرئيسية وتستخدم لإنتاج البخار لأغراض فرعية كتسخين الوقود والزيوت وأمور أخرى غير ضخ البخار للتوربينة. ووجودها مطلوب حتى يتم تشغيل الغلاية الرئيسية ثم يتم إطفاء الفرعية والإستعانة ببخار الغلاية الرئيسية.
