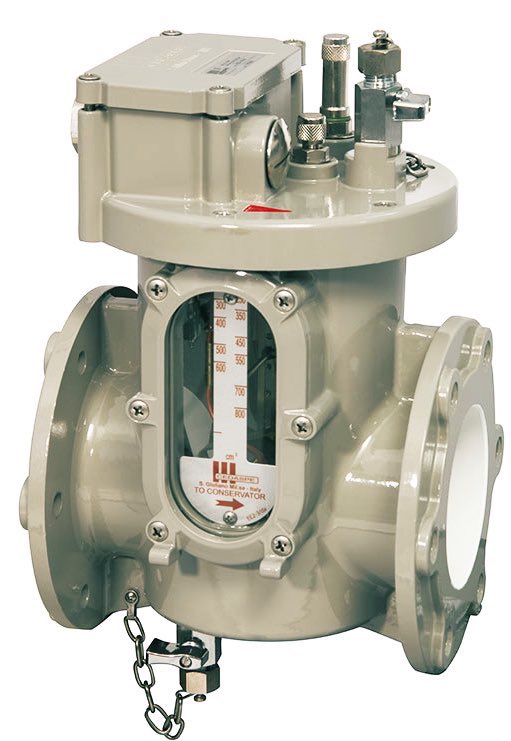

Buchholz Relay1️⃣
البوكلز ريلاي يوجد في المحولات الكهربائية Transformers المستخدمة في شبكات النقل والتوزيع من أربعينيات القرن الماضي وبشكل دقيق في المحولات التي تستخدم الزيت كعازل لمحتوياتها الداخلية
و يعتبر البوكلز ريلاي جهاز حماية في محولات kVA و MVA
#هندسة_كهربائية #كهرباء
البوكلز ريلاي يوجد في المحولات الكهربائية Transformers المستخدمة في شبكات النقل والتوزيع من أربعينيات القرن الماضي وبشكل دقيق في المحولات التي تستخدم الزيت كعازل لمحتوياتها الداخلية
و يعتبر البوكلز ريلاي جهاز حماية في محولات kVA و MVA
#هندسة_كهربائية #كهرباء

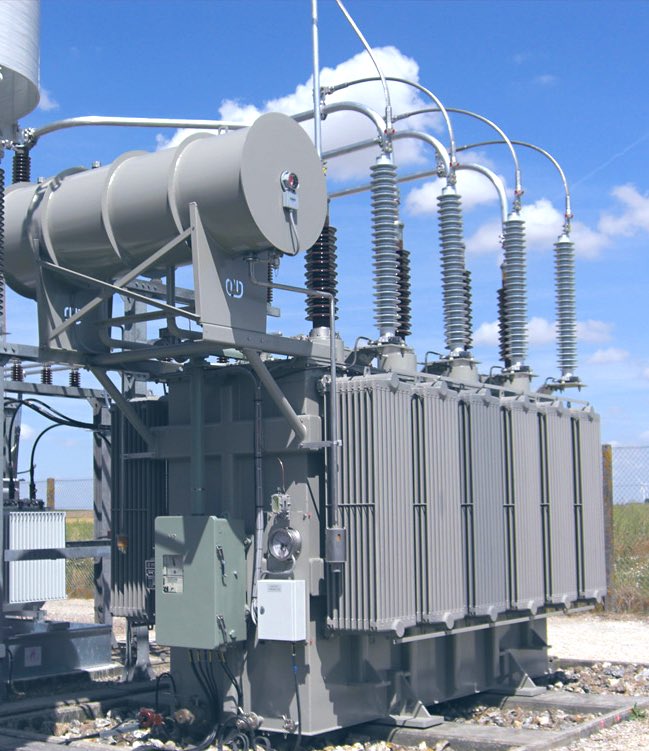

2️⃣ يربط البوكلز ريلاي بين main tank الخزان الرئيسي وخزان التمدد conservator tank عن طريق أنبوب معدني متصل بجسم المحول كما هو موضح أدناه
كيف تنتج الغازات في محولات الزيت وماهي هذه الغازات وما هو دور البوكلز ريلاي وآلية عمله؟
#هندسة_كهربائية
كيف تنتج الغازات في محولات الزيت وماهي هذه الغازات وما هو دور البوكلز ريلاي وآلية عمله؟
#هندسة_كهربائية
3️⃣ الغازات تنتج في الخزان الرئيسي نتيجة حدوث عطل fault أو short circuit داخلي في المكونات الداخلية
الغازات قد تكون عبارة عن اوكسجين أو نيتروجين أو هيدروجين أو بروبان أو إيثان أو إيثيلين أو أول أكسيد الكربون أو أستيلين وغيرها وهذه الغازات تنتج نتيجة حدوث عطل
#هندسة_كهربائية
الغازات قد تكون عبارة عن اوكسجين أو نيتروجين أو هيدروجين أو بروبان أو إيثان أو إيثيلين أو أول أكسيد الكربون أو أستيلين وغيرها وهذه الغازات تنتج نتيجة حدوث عطل
#هندسة_كهربائية
4️⃣ بمعنى الحالة السليمة للمحول الذي يستخدم الزيت كعازل عدم وجود غازات ووجود هذه الغازات يدل أن هناك عطل داخلي
هذا العطل قد يكون بين اللفات winding أو بين winding و القلب أو بأشكال أخرى
العطل يسبب partial discharge مما يسخن الزيت العازل ويسبب له breakdown
#هندسة_كهربائية
هذا العطل قد يكون بين اللفات winding أو بين winding و القلب أو بأشكال أخرى
العطل يسبب partial discharge مما يسخن الزيت العازل ويسبب له breakdown
#هندسة_كهربائية
5️⃣ إذا حصل للزيت breakdown ينتج غازات
حدة breakdown تعتمد على نوع العطل ويتحدد منها نوع الغازات
لذلك يعمل تحليل لكمية الغازات ونوعها لمعرفة أين تكمن المشكلة في داخل المحول وما نوعها
تراكم الغازات بشكل سريع يُبين أن العطل كبير والعكس صحيح
#هندسة_كهربائية
حدة breakdown تعتمد على نوع العطل ويتحدد منها نوع الغازات
لذلك يعمل تحليل لكمية الغازات ونوعها لمعرفة أين تكمن المشكلة في داخل المحول وما نوعها
تراكم الغازات بشكل سريع يُبين أن العطل كبير والعكس صحيح
#هندسة_كهربائية
6️⃣ كيف يعمل البوكلز ريلاي
هناك عوامتين عوامة علوية upper-float وعوامة سفلية lower-float و وصفيحة صد baffle-plate داخل البوكلز ريلاي كما هو موضح أدناه
هناك ثلاث احتمالات للأعطال سأوضحها في التغريدات القادمة
#هندسة_كهربائية
هناك عوامتين عوامة علوية upper-float وعوامة سفلية lower-float و وصفيحة صد baffle-plate داخل البوكلز ريلاي كما هو موضح أدناه
هناك ثلاث احتمالات للأعطال سأوضحها في التغريدات القادمة
#هندسة_كهربائية
7️⃣ الحالة الاولى في الأعطال الكبيرة عندما ينتج كمية غازات كبيرة بشكل سريع
العوامة العلوية قد ترتفع وتهبط العوامة السفلية وصفيحة الصد تدفع العوامة السفلية للأسفل
ويقوم نظام الحماية بإيقاف المحول
الحالة الثانية في الأعطال الصغيرة أي كمية الغازات تتراكم بشكل بطيء
#هندسة_كهربائية
العوامة العلوية قد ترتفع وتهبط العوامة السفلية وصفيحة الصد تدفع العوامة السفلية للأسفل
ويقوم نظام الحماية بإيقاف المحول
الحالة الثانية في الأعطال الصغيرة أي كمية الغازات تتراكم بشكل بطيء
#هندسة_كهربائية
8️⃣ بالحالة الثانية العوامة العلوية تهبط للأسفل نتيجة ضغط الغازات من الأعلى ويعمل الإنذار alarm بينما العوامة السفلية وصفيحة الصد لا تتحرك. من خلال alarm نعرف بأن هناك عطل ما في المحول ويمكن اتخاذ إجراءات تشغيلية واختبارية. يتم اختبار الغازات وتحديد نوعها من خلال أنبوب Gas-bleed
9️⃣ من خلال اختبار الغازات يتم تحديد نوع العطل وحدته واتخاذ الإجراء اللازم
الحالة الثالثة
العوامة العلوية تهبط العوامة السفلية تهبط ولوح الصد لا يتحرك هذه الحالة تمثل ان مستوى الزيت بالخزان أقل من الحد الموصى به ويقوم نظام الحماية بإيقاف المحول
#هندسة_كهربائية #كهرباء
الحالة الثالثة
العوامة العلوية تهبط العوامة السفلية تهبط ولوح الصد لا يتحرك هذه الحالة تمثل ان مستوى الزيت بالخزان أقل من الحد الموصى به ويقوم نظام الحماية بإيقاف المحول
#هندسة_كهربائية #كهرباء
