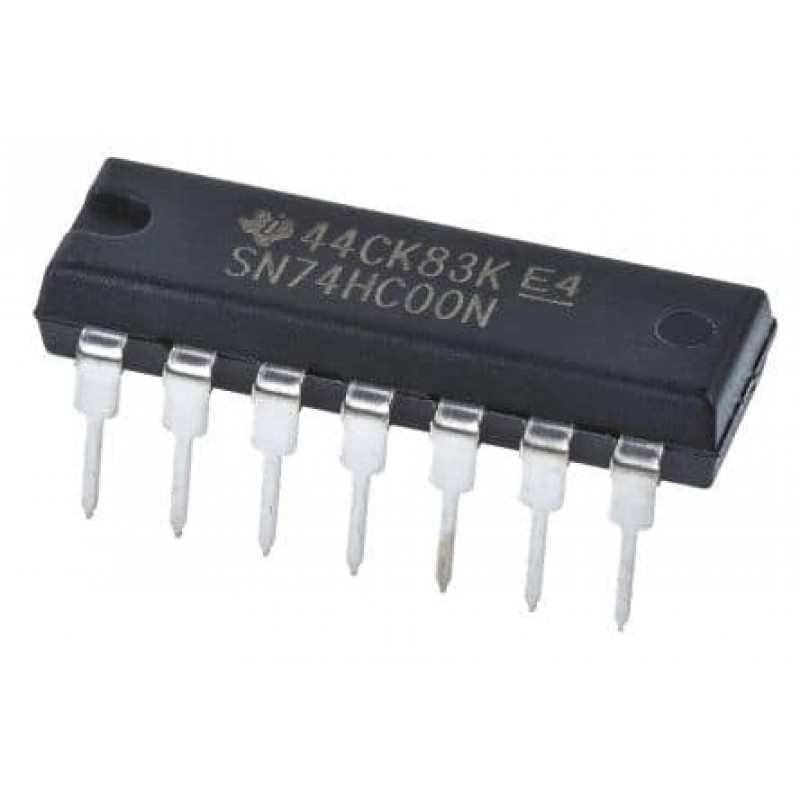

1. هذه القطعة تسمى اختصاراً IC و نرى من اشباهها الكثير في اغلب الأجهزة الإلكترونية و يظهر انها معقدة جداً , قد يعرف بعض الفنيين استخدامها و عادة تستبدل إذا تلفت. هذه القطعة بالذات من عائلة الـ 7400 و موديلها مكتوب عليها.
لنشرّحها او لنشرحها في هذه السلسلة.
لنشرّحها او لنشرحها في هذه السلسلة.
2. إذا اقطعتنا الغلاف الخارجي سنجد شيء اشبه بهذه الصورة. حقيقة لا اعلم سوى ان هذه شريحة سيلكون بها مواد شبه موصلة و تتبعها صعب على الأقل بالنسبة لي. لذا سأبسطها برسوم.

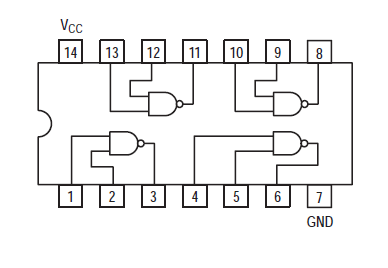

3. الصورة السابقة ماهي إلا هذ التصميم . و كما نرى هناك 4 من الـNAND Gates. لكن ماهي الـNAND Gate

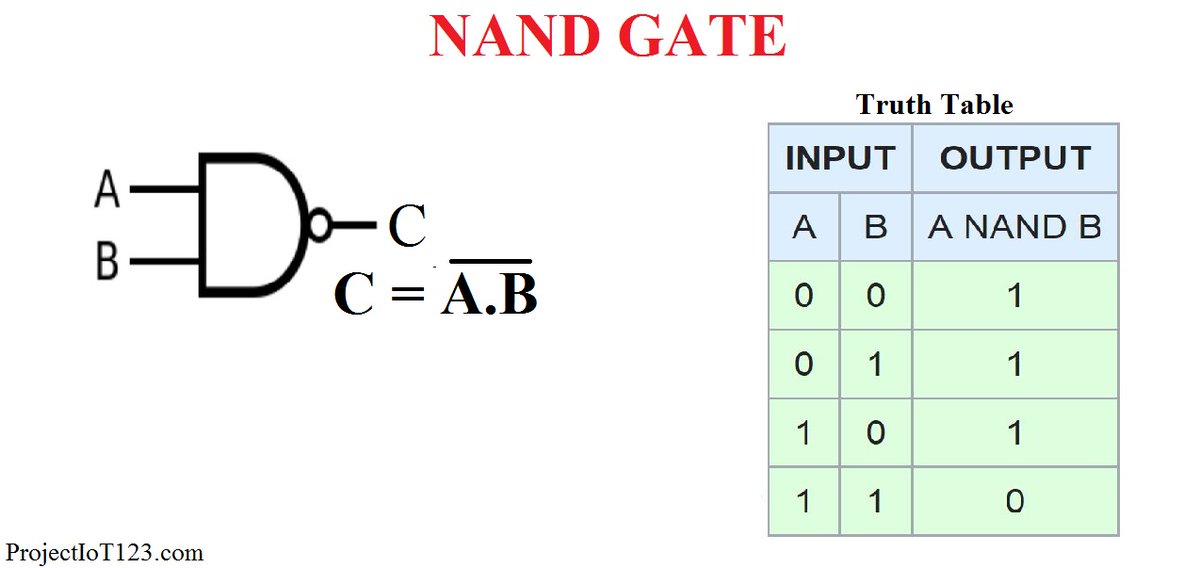

4. الـNAND Gate هي احد عمليات الجبر البولياني و هي معكوس حاصل تقاطع A مع B. فصفر AND صفر .. بصفر و معكوسه 1 و صفر AND واحد ايضا صفر و معكوسه واحد .. وهكذا.
(رياضيات متوسط ) لكن كيف تحولت الرياضيات إلى الكترونيات ؟
(رياضيات متوسط ) لكن كيف تحولت الرياضيات إلى الكترونيات ؟

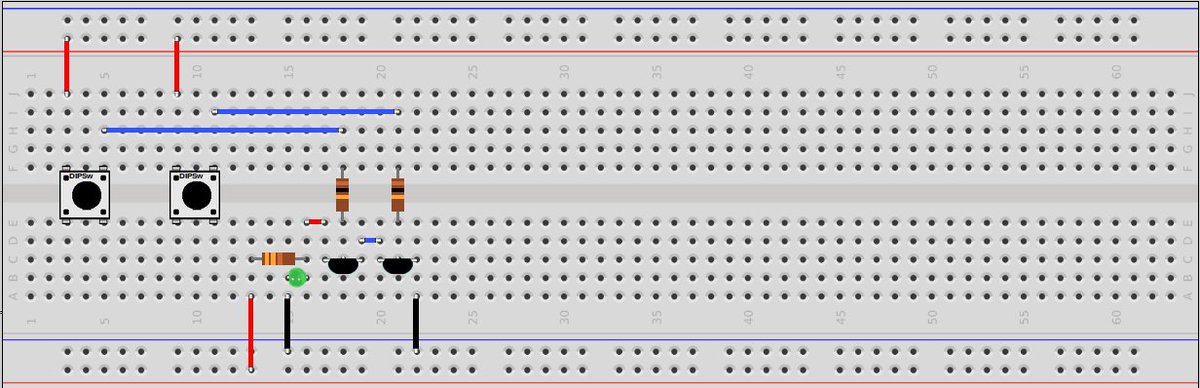

5. في السلسلة السابقة تكلمت عن الMOSFET و الترانسستور و كيف يعمل , لو اردنا بناء NAND Gate واحدة سنجد انه يمكن بنائها من خلال ترانسستورين كما في الصورة , أي ان الIC في الصورة الأولى بداخلة 4 مجموعات مشابهة لهذا.
6. اتمنى ان الفكرة اتضحت قليلاً. لكن مالفائدة من تلك القطعة و ما الممكن بناؤه بها ؟

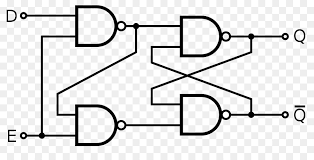

اول شيء ممكن بنائه بتلك القطعة هي الذاكرة كالرام مثلا , لان يمكن عمل شيء اسمه FlipFlop (وحدة بناء الذاكرة ) كما في الصورة بأربع ناندات وتلك القطعة تكفي لكن نحتاج لنوصلها بنفس الطريقة. ماذا ايضا؟
اول شيء ممكن بنائه بتلك القطعة هي الذاكرة كالرام مثلا , لان يمكن عمل شيء اسمه FlipFlop (وحدة بناء الذاكرة ) كما في الصورة بأربع ناندات وتلك القطعة تكفي لكن نحتاج لنوصلها بنفس الطريقة. ماذا ايضا؟

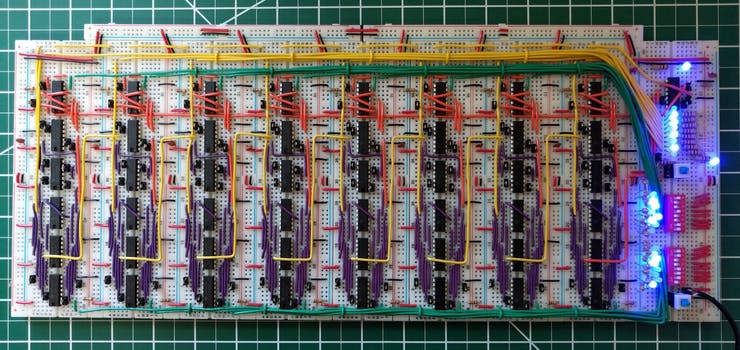

7. الشي الثاني المهم هو انه يمكن بناء معالج كمبيوتر باستخدام تلك القطعة البسيطة لنخرج بشيء كالذي في الصورة وهو معالج 8 بت كالذي في جهاز الأتاري. هذا و دمتم.
