بعد بحث طويل قررت اطرح موضوع ايش الفرق بين RGB OLED و WRGB OLED وفرق طيف اللون لأنواع مختلفة من شاشات التلفزيون
مع بعض المعلومات على شاشات LED العادية والكوانتم دوت بالإضافة ل QD OLED

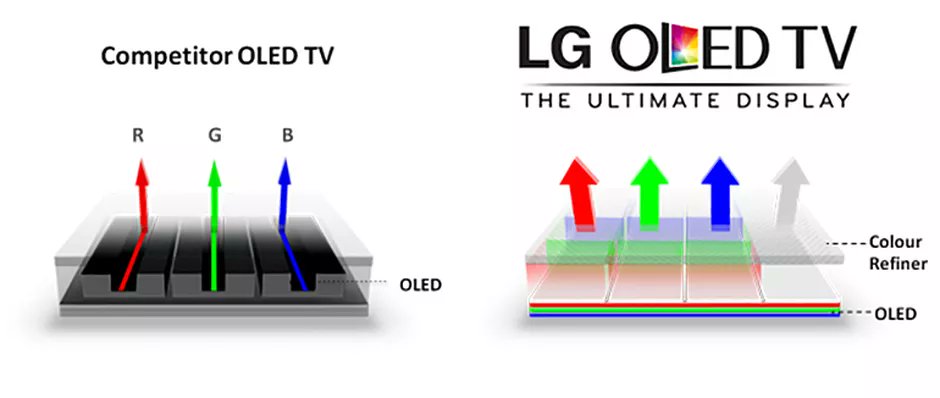

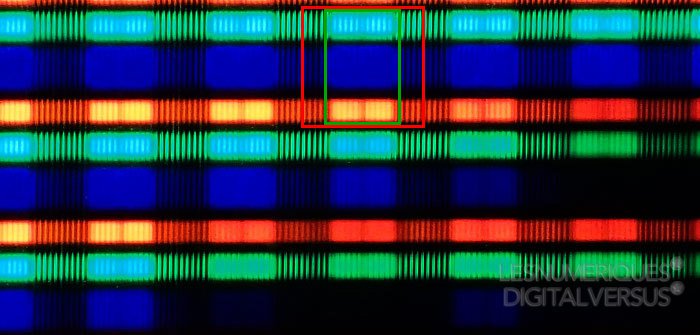

نبدأ بشاشة LG OLED WRGB
تستخدم الشاشة الضوء الأبيض OLED مع فلاتر اللون (مصفاة)
Color filter RGBW
White
=
R
G
B
ما اعرف ليه شركة LG تستخدم الضوء الأبيض كا بكسل رابع في فلتر اللون لكن قريت ان لرفع الإضاءة

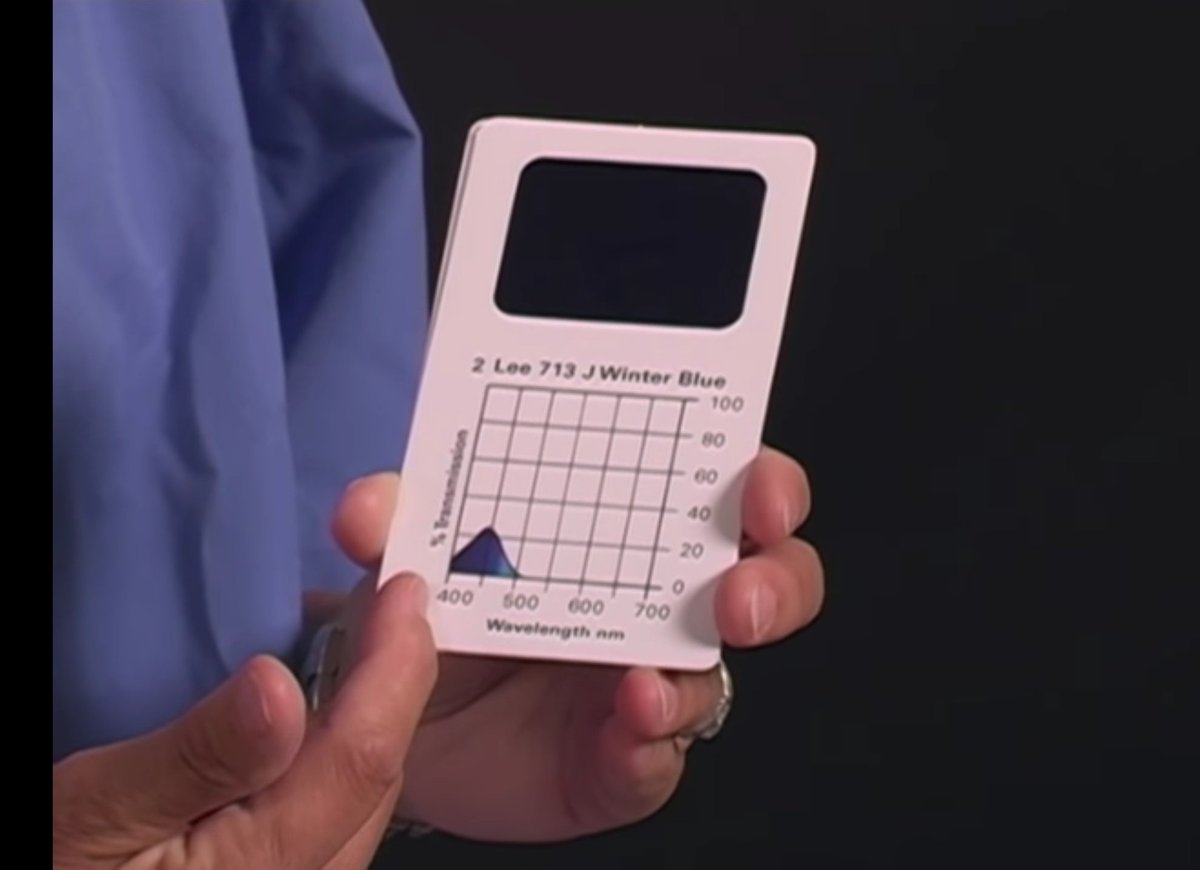

كان عندي سؤال يدور في بالي من فترة كيف فلاتر اللون تسمح بعبور لون دون اللون الأخر شفت لها مقطع لكن مافي شرح ابدا عند استعراض QD OLED شفت مجرد فلتر تغير لون عند تعريضه للون الأبيض

انا فاهم هذا الشي بس حبيت اشوفه بعيني، طلعت عبارة عن فلاتر تسمح بعبور لون واحد فقط ضمن نطاق طيف لون معين

اتركم مع المقطع شوفو كله المقطع رهيب، ركز على الدقيقة 3:40 الى 4:10 عند وضع فلتر احمر مع اضاءة بلون احمر يعبر الضوء الفلتر بدون مشاكل لكن عند وضع فلتر ازرق يمنع عبور الضوء الأحمر
يعني شاشة lg عبارة عن مجرد مواد متجمعة تنتج ضوء اللون الأبيض مع فلاتر لون مختلفة RGBW

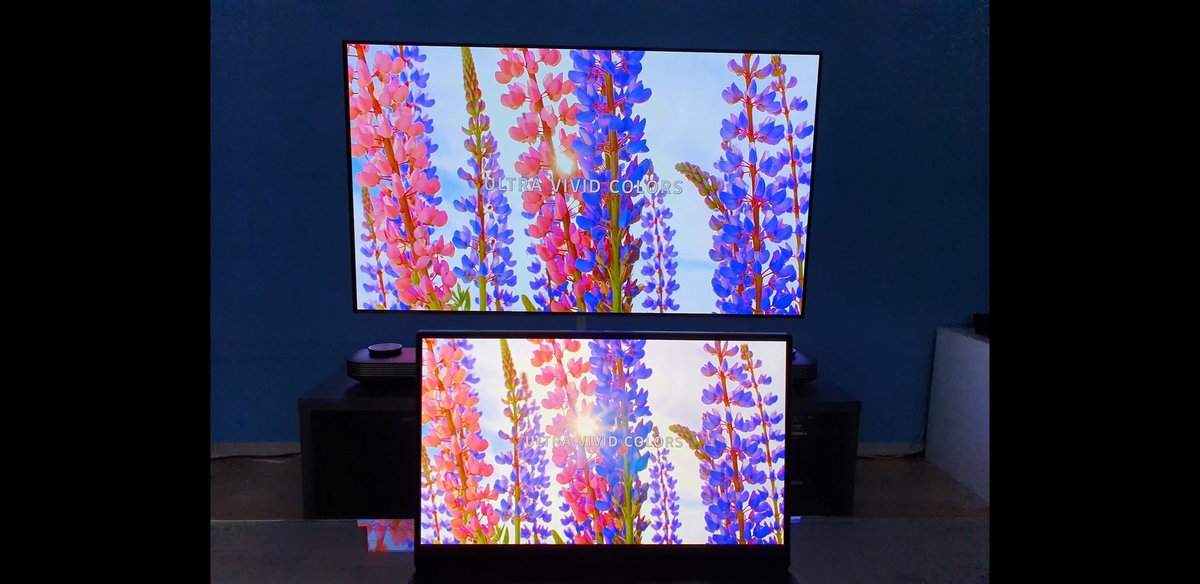

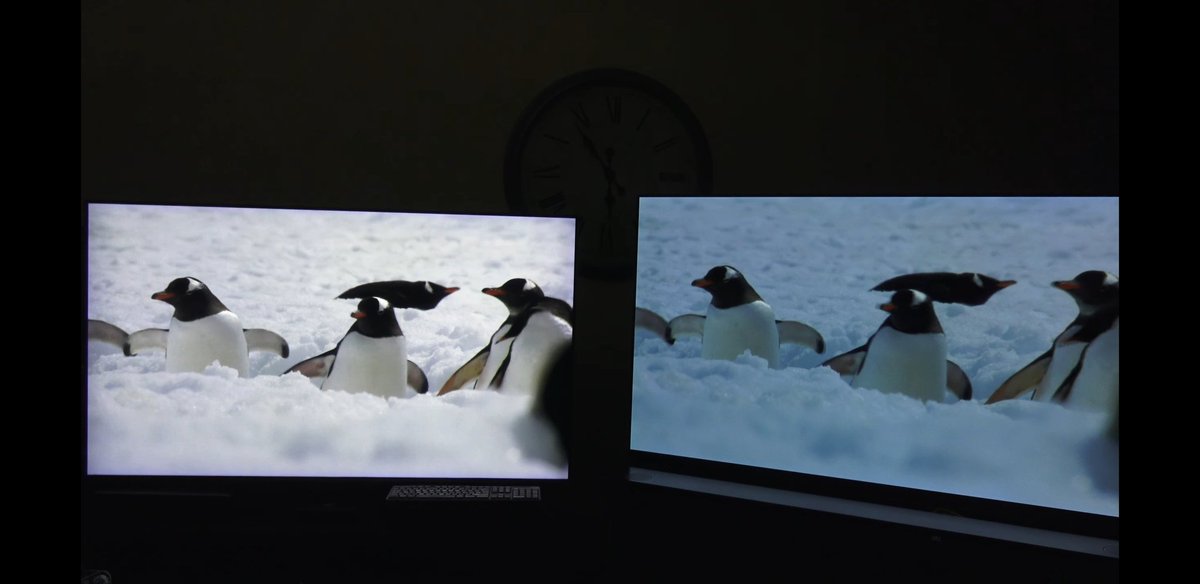

شاشة سامسونج ال OLED على اليسار لا طريقتها مختلفة
عبارة عن شاشة RGB عادية بدون فلاتر فهي ما تحتاج مصفاة وتنتج ازرق نقي احمر نقي واخضر نقي الكل = ابيض نقي

المشكلة هي اللون الأزرق لل OLED عمره صغير وهو سبب اختلاف تصميم الهيكل بشاشات LG وسامسونج OLED مع اختلاف المزايا والعيوب

البكسل الأخضر اعلى عمر في شاشات ال OLED
الأحمر متوسط العمر
الأزرق عمره صغير

سامسونج تعتمد على طريقة تغير حجم البكسلات حسب عمرها الإفتراضي الصورة تحت لتلفزيون سامسونج S9C OLED 2013
الأزرق الأكبر لأن عمره صغير وهكذا كل بكسل مختلف حجمه

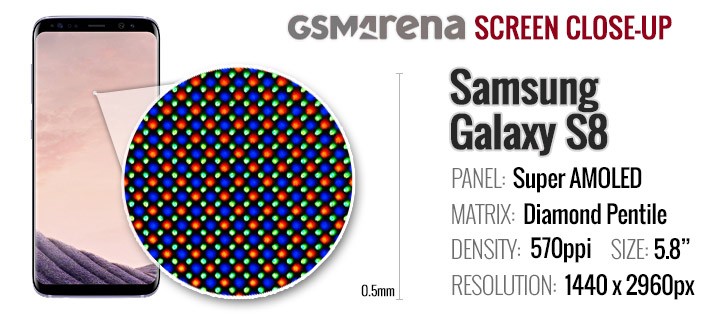

وهذا بالنسبة لشاشات الاموليد للهواتف

اما LG تعتمد على زيادة عدد البكسلات الزرقاء عن طريق استخدام الإضاءة البيضاء OLED مع فلاتر اللون
يعني زي المثال اللي تحت من ثلاث بكسلات
ابيض
=
B B B
G G G
R R R
اما سامسونج تستخدم كل لون على حدا
RGB RGB RGB

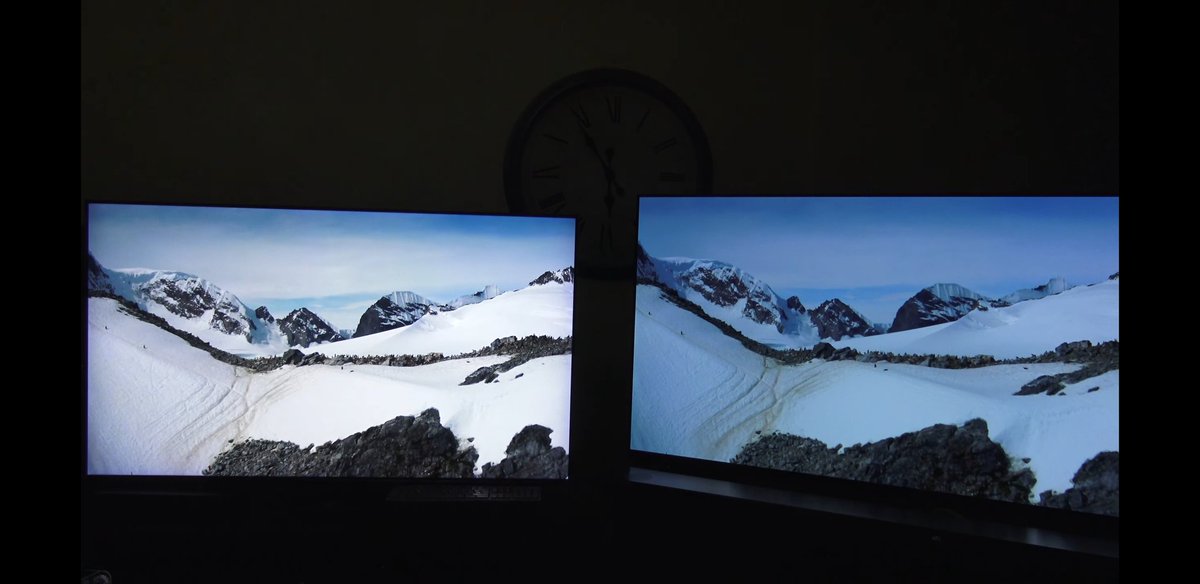

شاشات سامسونج افضل من ناحية حجم وفضاء اللون + الإضاءة ونقاء اللون الأبيض لكن العمر الإفتراضي اقل

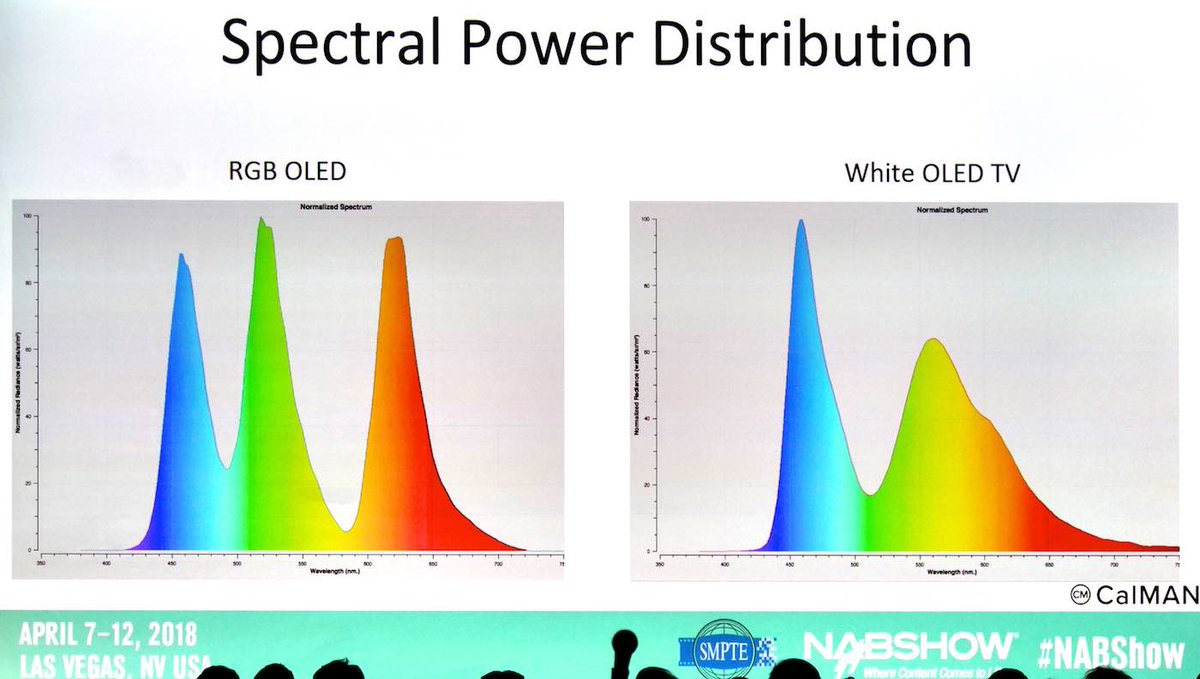

زي ما تشوفون طيف اللون الأبيض ل RGB OLED انقى وافضل
اما WOLED طيف اللون قليل فيها واللون الأصفر مثبط لفضاء اللون وحجم اللون ودخيل على ال RGB

سألت نفسي سؤال يوم ادركت حقيقة فلاتر اللون قلت بما ان فلاتر اللون تنتقي اللون بفعالية ليه شاشة woled فيها طيف اللون بهذا الشكل
بالنهاية rgb oled مجموعها = ابيض مع طيف لون واسع
يفترض wrgb نفس الشي مع اختلاف ترتيب المواد
في البداية كنت ابحث في عيوب محتملة بفلاتر اللون مالقيت

وحاولت اقارن شاشات الكوانتم دوت led اللي هي QLED مع شاشات led الفسفور المواد مختلفة لذلك يختلف طيف اللون
فا ارجعت السبب الى طبيعة المواد عند ترتيبها بأشكال مختلفة تختلف من حيث طيف اللون وقمت ابحث الإختلاف بين شاشات الكوانتم دوت مع شاشات الفسفور led اللي هي العادية بدون كوانتم

ومحاولة ربطها في بنية شاشات WOLED

عند البحث اكتشفت ان شاشات led العادية عبار عن

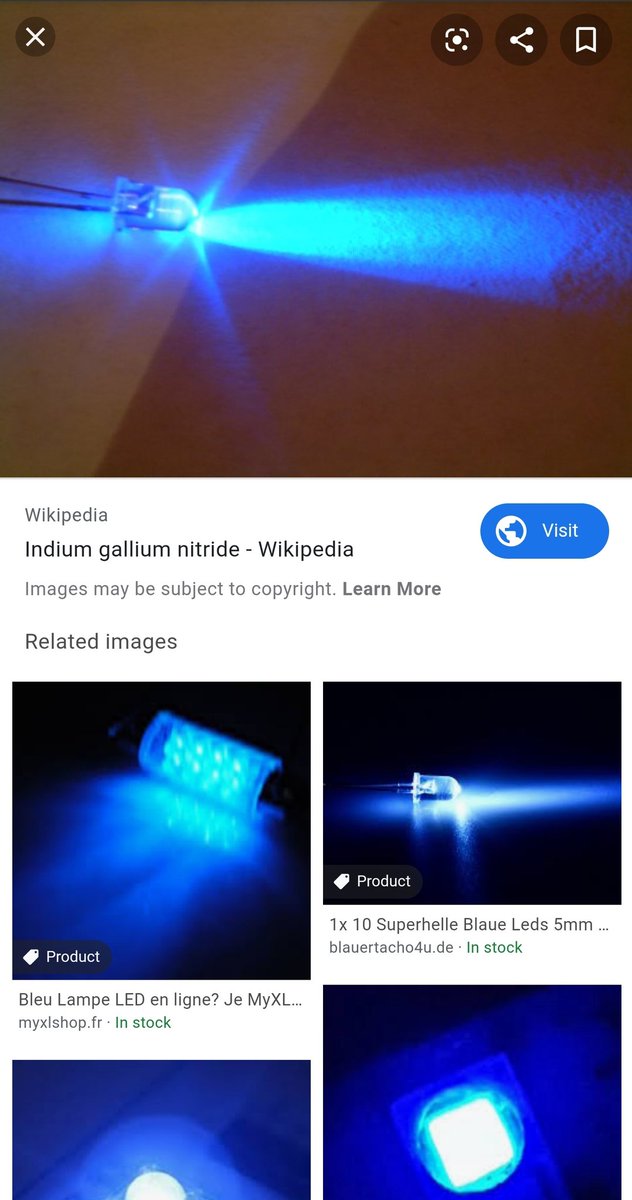

اضاءة led زرقاء تتكون من هذي المواد
GaInN (gallium-indium-nitride)

تضيء فلم من نوع YAG
ال YAG تعني هذي المواد
YAG
(yttrium-aluminum-garnet)
واللي هي الفسفور باللون الأصفر = أحمر + اخضر
النتيجة النهائية = ابيض هذي شاشات led العادية

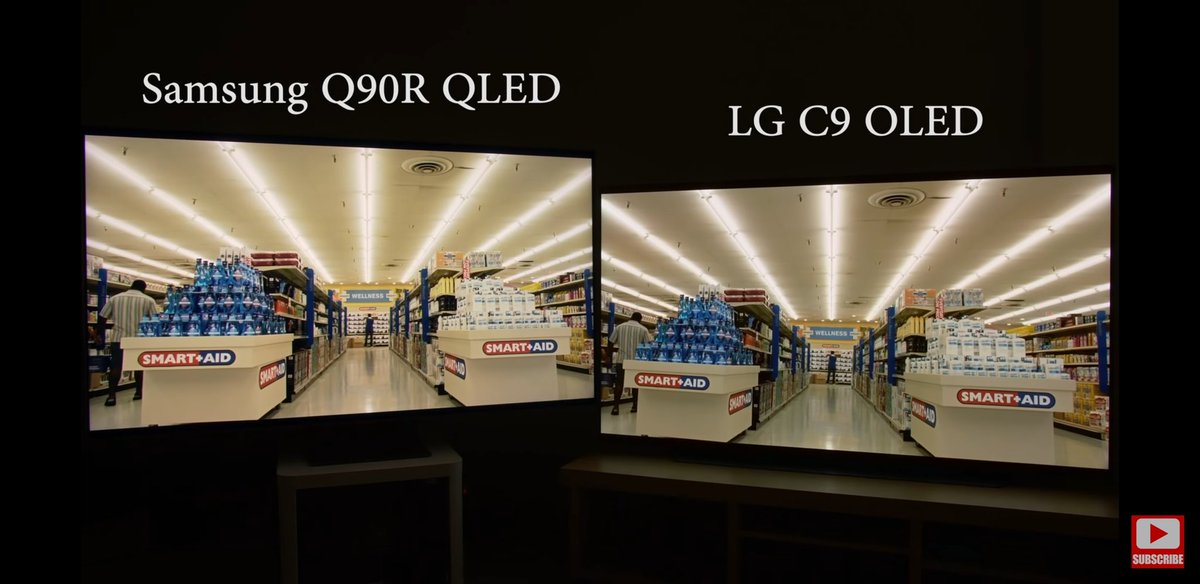

وهذا هو الإختلاف بطيف اللون بين شاشات الكوانتم دوت
وشاشات ال white led اللي هي شاشات led العادية

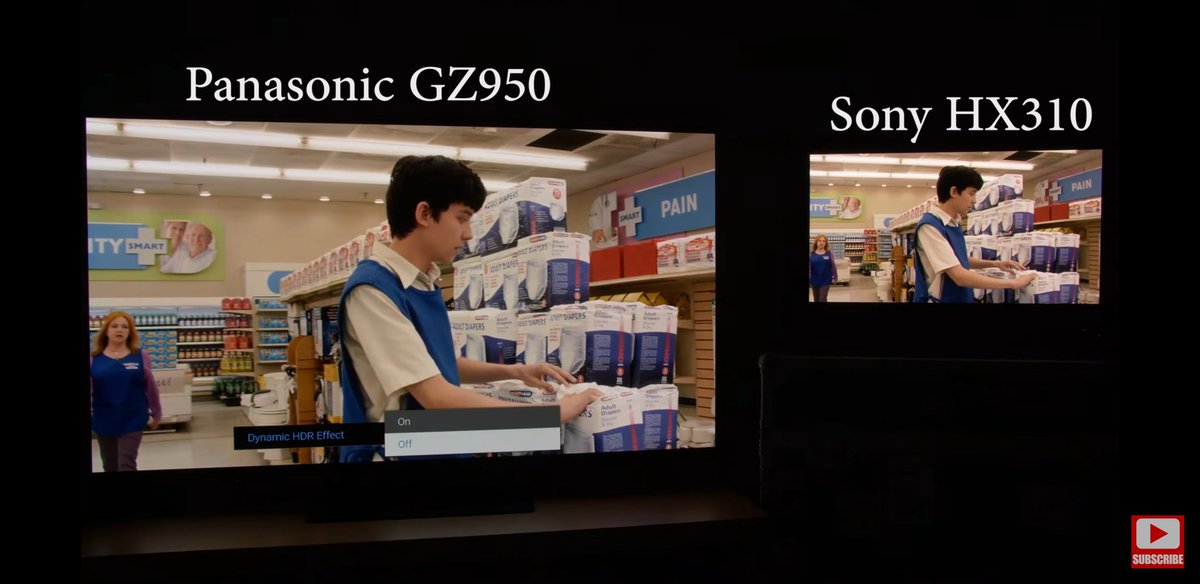

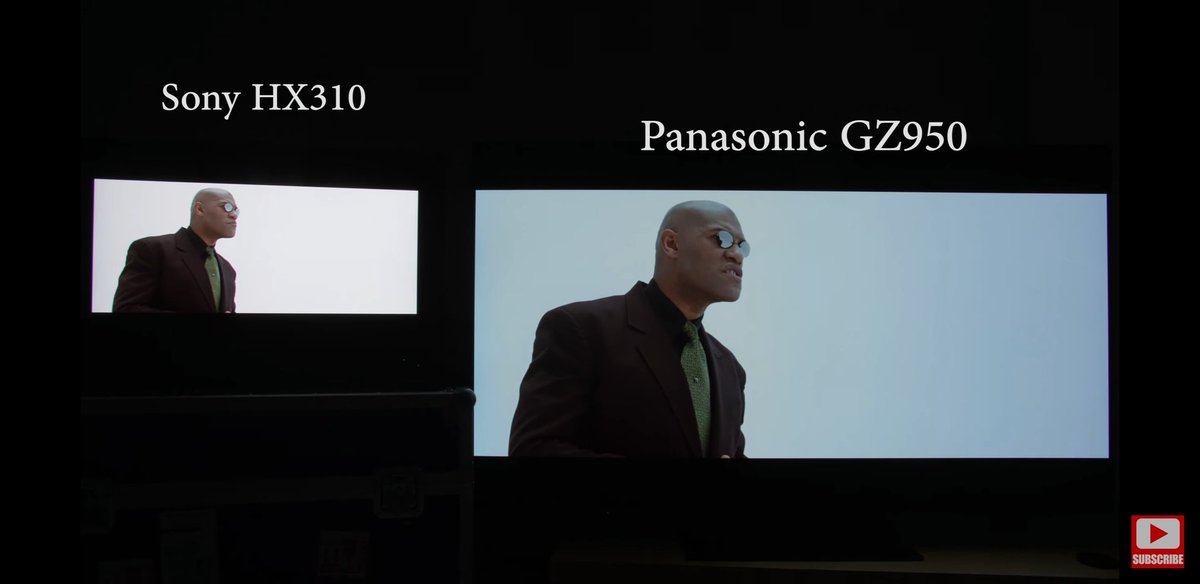

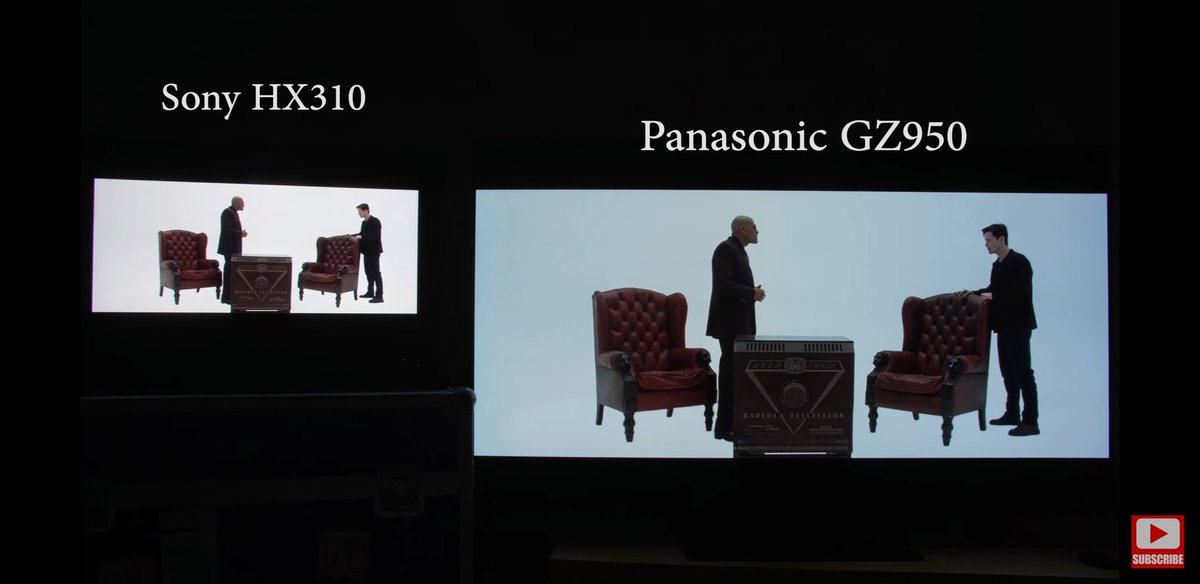

وحتى تعرفو الإختلاف هذا فديو يوضح
youtu.be

شرح عملي بالمقطع اللي فوق الجهاز اللي معاه جهاز قياس طيف اللون
اذا شاشات ال led العادية
تتكون من اضاءة led زرقاء GaInN (gallium-indium-nitride) مع فلم YAG الفسور او مواد yag الفسور بنفس اضاءة led مدموجه مع بعض حتى تنتج اللون الأبيض
والطبقة العليا فيها فلاتر للون

اعتذر من كلمة فليم YAG وكأنها ورقة مفصولة
انما هي مواد مع بعضها البعض في نفس اضاءة ال LED تنتج اللون الأبيض مع فلتر لون ينتقي الألوان

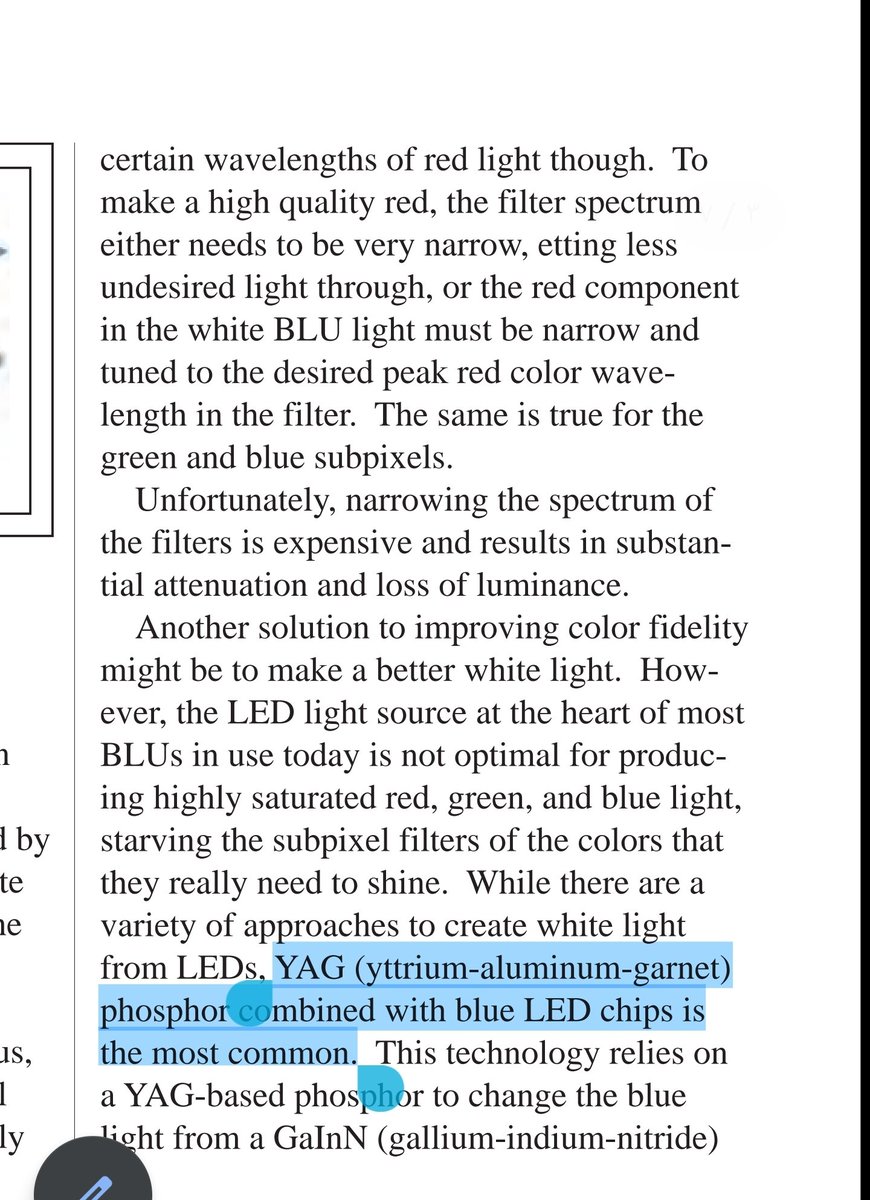

المقال من @jeffyurek ويوضح اللي اقوله
لمبة led في شاشة LCD العادية مكونة من GaInN + YAG = White
= لون ابيض وبالأعلى فلاتر لون

اضاءة led البيضا في شاشات lcd العادية ماتنتج طيف لون مثالي هي هي نفس تلفزيونات WRGB OLED

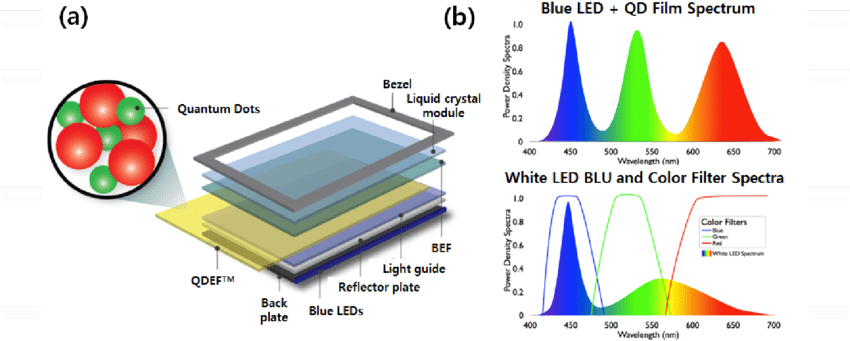

اما شاشة الكوانتم دوت مختلفة
الإضاءة الخلفية زرقاء يعني زرقاء على عكس شاشة LCD العادية
اللي هي GaInN (gallium-indium-nitride)
+

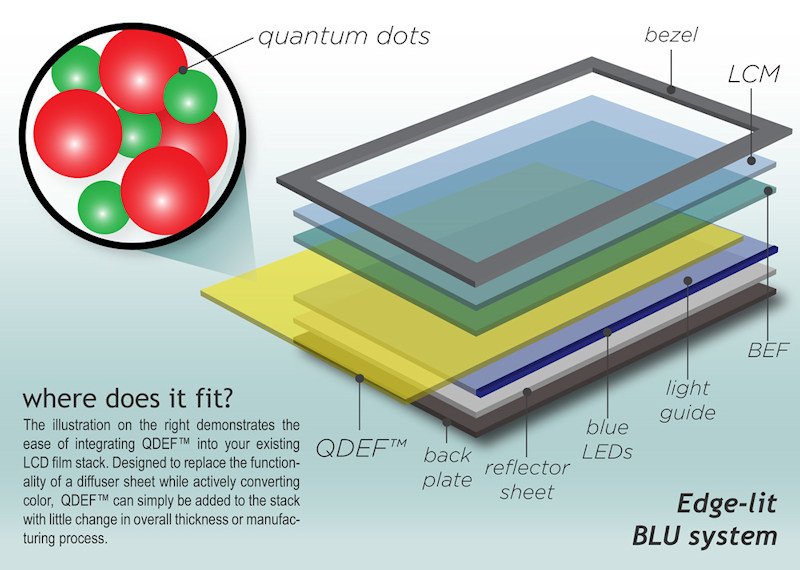

فلم QDEF يحمل الفسفور لكن مع نواة مغلفة اللي هي تسمى QD
فلم QDEF يتكون من كوانتم دوت أحمر + اخضر
GaInN + QDEF = White light
زي بالصور

فلاتر اللون RGB بالنهاية
يعني Blue led + QDEF (QD GREEN + RED) = White and color filter

فا ممكن ترتيب مواد شاشة LG WOLED هي السبب في ان طيف اللون فيها غير مثالي
واحتمال شاشة ال RGB OLED العادية
لأنها تملك ازرق نقي
ومادة حمراء نقية
ومادة خضراء نقية
لذلك طيف اللون فيها افضل

انتهى.

الان تحليل مزايا تقنية WOLED مقارنة ب RGB OLED
ليه WOLED اقل اضاءة
ال WOLED احتمال لان مصدر الضوء كله ابيض في ابيض فلاتر الون عند انتقاء لون معين تضعف بقية الألوان من اللون الأبيض
يعني عندي لون ابيض مكون من RGB الفلاتر ما تسمح بعبور الا لون واحد اما ازرق من الأبيض

او احمر من اللون الأبيض
او اخضر من اللون الأبيض
اما ال RGB OLED
تملك ازرق نقي بكامل طاقته
وتملك لون اخضر نقي بكامل طاقته بدون فلتره ونفس الشي بالنسبة للون الاحمر بدون فلتره
واللون الأبيض في RGB OLED ايضا اعلى سطوع

استنتاج مزايا RGB OLED مقارنة ب WOLED
ال RGB OLED تنفع للهواتف لأنها بكثافة بكسلية عالية
فضاء لون واسع + اضاءة اعلى + طيف لون وحجم لون اكبى
وعيبها ماتنفع لتلفزيونات بأحجام كبيرة ومكلفة واذا صدر تلفزيون مثل S9C OLED لازم يكون بكثافة بكسل عالية الاحجام الصغيرة فقط

ال WOLED
تنفع لتلفزيونات ماتعاني من عمر البكسل الأزرق مثل RGB OLED
وعيوبها اقل طيف لون اقل حجم لون اقل اضاءة باللون الأبيض وعموم الالوان

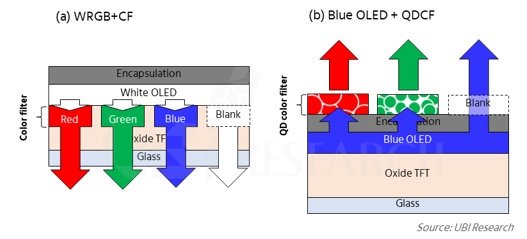

بما انكم يفترض انكم فهمتو القصة نقدر نحط لكم شاشة QD OLED في هذا النموذج واختلافها عن WRGB

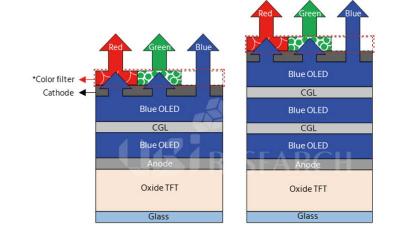

زي ماتشوفون QD OLED عبار عن اضاءة زرقاء OLED مع فلاتر لون
فلتر اللون هذا يكون داخله كوانتم دوت احمر وازرق
مع بكسل مفرغ حتى يعبر الضوء الأزرق كما هو

ليه الكوانتم دوت يستخدم الضوء الأزرق
لان مواد الكوانتم دوت لما توجه عليها ضوء ازرق تشع ضوئها الخاص
اضاءة زرقاء + كوانتم دوت احمر = لون احمر
اضاءة زرقاء + كوانتم دوت اخضر = لون اخضر
اضاءة زرقاء بكسل ازرق بدون فلاتر = لون ازرق

شاشة QD OLED اساسها اضاءة زرقاء + فلاتر لون
الفلاتر هذي تحمل الكوانتم دوت الأحمر في البكسل الاحمر R
وفلتر يحمل QD الأخضر
وفلتر فاضي حتى يعبر اللون الأزرق بالخلفية

طيب اللون الازرق كفاءته ضعيفة في ال OLED وعمره قليل والحل
تفكر سامسونج بتكديس ثلاث طبقات من OLED الأزرق حتى ترفع كفاءته وتنجح كفاءته
وبدون نجاح هذا النموذج ومتطلبات هذا النموذج QD OLED ماراح تكون منتج للمستهلك العادي
