*عامة
_الحوائط الحاملة Load bearing زي اي نظام انشائي بحتاج لي تصميم واختبارات مواد واختبار للتربة خاصة اذا اكتر من ارضي +1
_ممكن تصل عدد الطوابق لي ارضي +4? لو اتصمم صاح
_الفرق بينه وبين النظام الهيكلي(Skeleton System) في التكلفة تقريبا من (25_30%)
_الحوائط الحاملة Load bearing زي اي نظام انشائي بحتاج لي تصميم واختبارات مواد واختبار للتربة خاصة اذا اكتر من ارضي +1
_ممكن تصل عدد الطوابق لي ارضي +4? لو اتصمم صاح
_الفرق بينه وبين النظام الهيكلي(Skeleton System) في التكلفة تقريبا من (25_30%)
_ الحوائط هي البتشيل وزن المبني وتحوله للتربة عشان كدا نحاول نقلل عرض الفتحات ابواب شبابيك ونزيد المسافات الفاصله بينها اقل حاجه متر كل مازاد عدد الطوابق يفضل تصفير عرض الشبابيك
_ارتفاع الطابق يفضل انه مايزيد عن 3 متر(صورة 1)
_ارتفاع الطابق يفضل انه مايزيد عن 3 متر(صورة 1)
_ما بينصح بي طابق مسروق ( mezzanine) لانك كدا بتزيد الارتفاع وتولد عزوم في الحوائط الطرفية
** انشائية

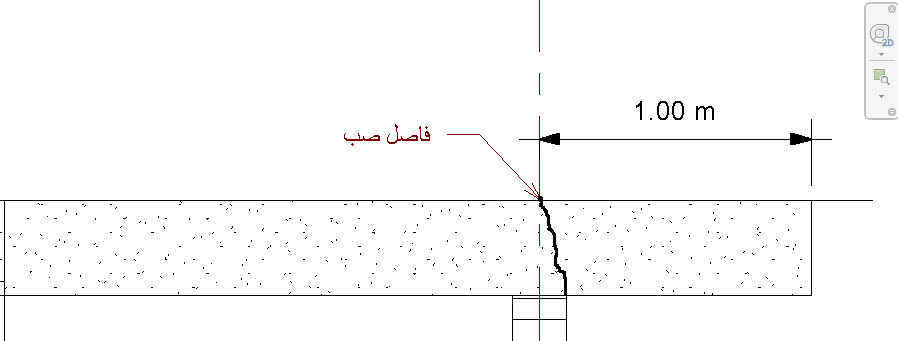

1/عرض الاساس ما يقل عن 60cm ودي اكبر مشكله عندنا دايما بتحفر اقل كل ما عدد الطوابق زاد عرض الاساس بزيد (صورة2)
2/عمق الاساس يصل لي ارض ثابتة يفضل اقل عمق متر لو اكتر من ارضي +1 ونعمل اختبار تربه
3/الحجر مايكون رملي اتاكد انه الفراغات بين الاحجار كلها ملانه رمل
1/عرض الاساس ما يقل عن 60cm ودي اكبر مشكله عندنا دايما بتحفر اقل كل ما عدد الطوابق زاد عرض الاساس بزيد (صورة2)
2/عمق الاساس يصل لي ارض ثابتة يفضل اقل عمق متر لو اكتر من ارضي +1 ونعمل اختبار تربه
3/الحجر مايكون رملي اتاكد انه الفراغات بين الاحجار كلها ملانه رمل
4/الحوائط هي الشايلة الوزن عشان كدا ابعد من اي طوب فيه فراغات بقلل مساحة التحميل الطوب المصمت هو الافضل (طوب الكماين)
5/ بالنسبة للمونه (Mortar) مدرستين انا بفضل المدرسه حقت انها تكون مونه اسمنتية في كل الطوابق حتي الطابق الارضي
5/ بالنسبة للمونه (Mortar) مدرستين انا بفضل المدرسه حقت انها تكون مونه اسمنتية في كل الطوابق حتي الطابق الارضي
6/اقل عمق للكمرات الارضية Ground beams 40cm
اقل عدد لي حديد التسليح 6 سيخات 16 ملي(5لينية) بزيد مع عدد الطوابق (صورة2)

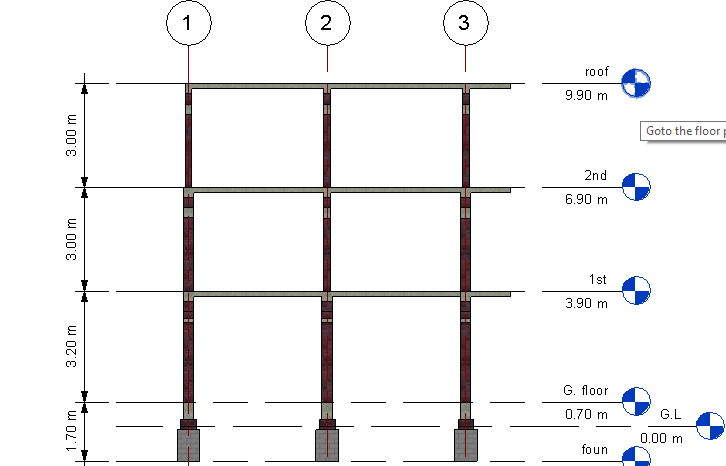

9/ قلل المسافة بين حوائط الغرف (البحور spans) (صورة3)اكبر مسافة 4m ممكن يكون التقسيم مستطيلات لو حتاج لي مساحات اكبرمثلا 4*8 او 4*6
اقل عدد لي حديد التسليح 6 سيخات 16 ملي(5لينية) بزيد مع عدد الطوابق (صورة2)
9/ قلل المسافة بين حوائط الغرف (البحور spans) (صورة3)اكبر مسافة 4m ممكن يكون التقسيم مستطيلات لو حتاج لي مساحات اكبرمثلا 4*8 او 4*6
10/ استقامة الحوائط من البديهيات وعدم ميلانها

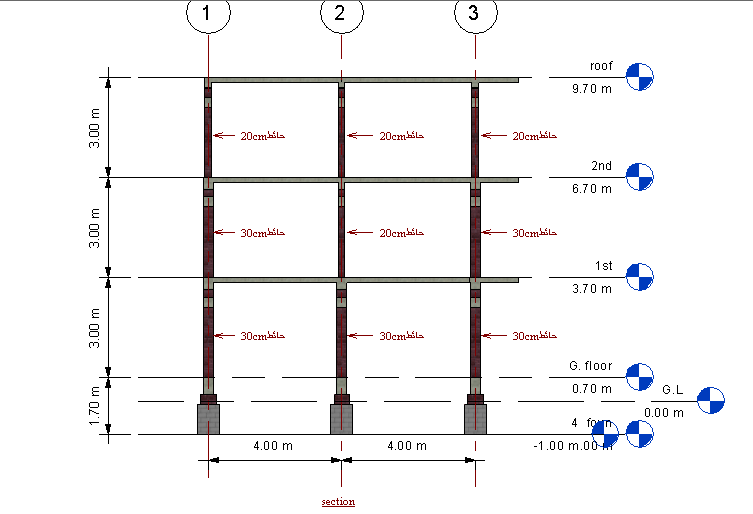

-ميلان افقي بعدين السقف يجيك مائل واحتمال الانهيار يكبر لو في اي انحدار في الارض يتعالج من القصه (صورة4)
- ميلان رأسي ودا اخطر (البناء ما نضيف)
-ميلان افقي بعدين السقف يجيك مائل واحتمال الانهيار يكبر لو في اي انحدار في الارض يتعالج من القصه (صورة4)
- ميلان رأسي ودا اخطر (البناء ما نضيف)

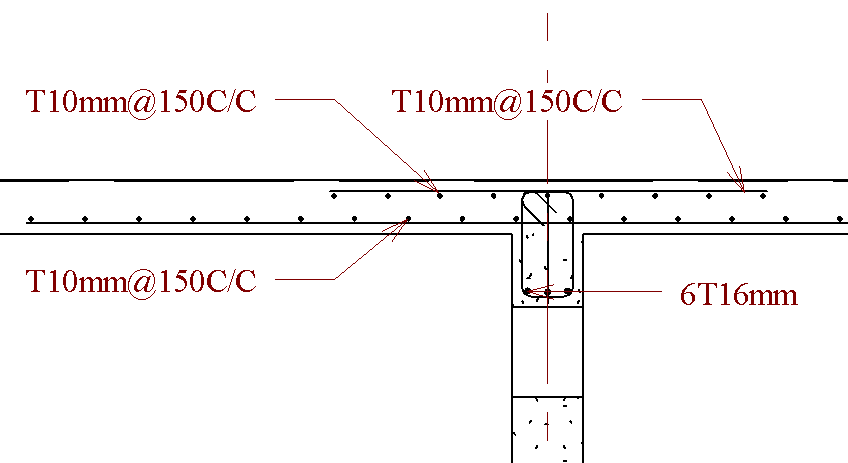

11/ اقل قطر تسليح للسقف 10mmوالمسافة التوزيعية 15cm
(bottom reinforcement)
مع عمل طبقة علوية علي الحوائط
في(wallstrip)
(top reinforcement)
(صورة5)
واقل سماكة للسقف 12cm
(bottom reinforcement)
مع عمل طبقة علوية علي الحوائط
في(wallstrip)
(top reinforcement)
(صورة5)
واقل سماكة للسقف 12cm

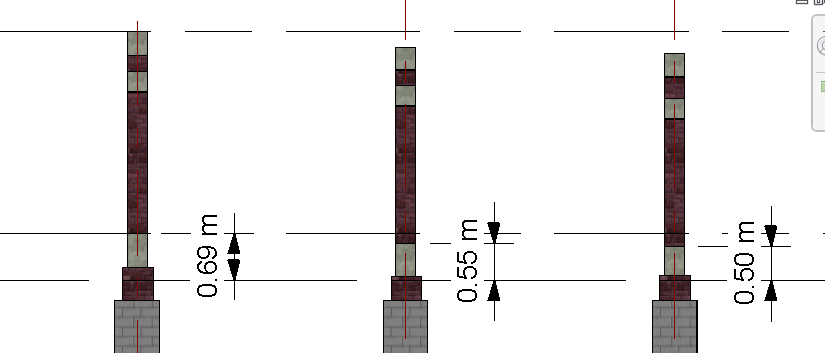

12/اقصي مسافة للطائر ( Cantilever) متر حديد التسليح 8 يسخات قطر 16mm تلاته تحت تلاته فوق اتنين بالجنبه اقرب للفوق (صورة6)

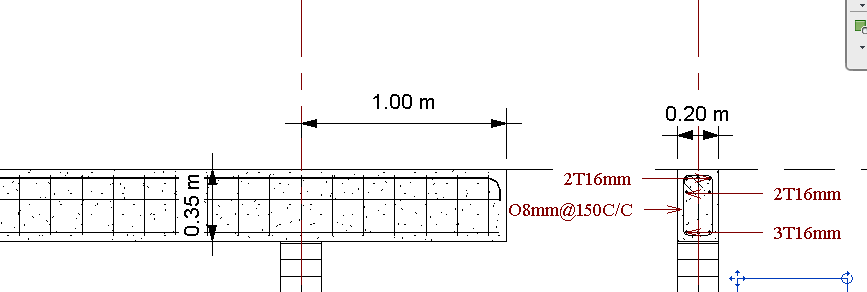

-في الصب ملاحظ دايما انهم بخلو الطائر بصبوه براه (صورة7)دايما ينهار يفترض الصب يكون متواصل الزمن مايزيد من 45دقيقه كحد اقصي
-في الصب ملاحظ دايما انهم بخلو الطائر بصبوه براه (صورة7)دايما ينهار يفترض الصب يكون متواصل الزمن مايزيد من 45دقيقه كحد اقصي
***نظرية
1/في حالة انك عايز تبني ارضي +1
-سماكة حائط الطابق الارضي 30cm طوبة ونص
-سماكة حائط الطابق الاول 20cm واحد طوبة (صورة7)

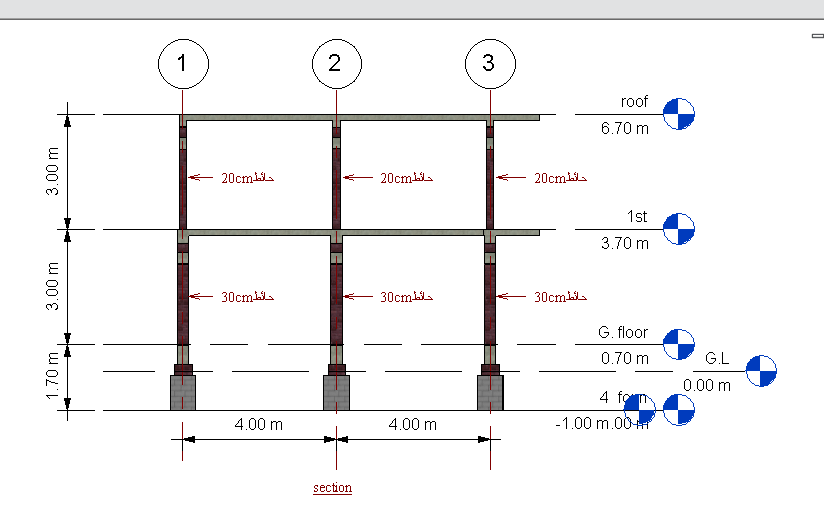

2/في حالة ارضي +2
-سماكة الارضي 30cm طوبة ونص
-الاول الحوائط الخارجية 30cmطوبة ونص الحوائط الداخلية 20cm واحد طوبة
-الثاني بسماكة طوبة
(صورة8)
1/في حالة انك عايز تبني ارضي +1
-سماكة حائط الطابق الارضي 30cm طوبة ونص
-سماكة حائط الطابق الاول 20cm واحد طوبة (صورة7)
2/في حالة ارضي +2
-سماكة الارضي 30cm طوبة ونص
-الاول الحوائط الخارجية 30cmطوبة ونص الحوائط الداخلية 20cm واحد طوبة
-الثاني بسماكة طوبة
(صورة8)
بعد كدا الا بي تصميم دا شغل نظري زي ما كتبت فوق وخبرة بعض الناس يعني ما حاجة مسلم بيها وما بتنفع مع اي ارض او مكان الابعد دراسة وتصميم للابيام والمونة( Mortar) واختبارات لي تحمل الطوب والتربة خاصة في الحالات الجاية دي?
3/في حالة ارضي +3
-الارضي 40cmاو طوبتين
-الاول 30cm طوبة ونص للحوائط الداخلية والخارجية
-الثاني 30cm للحوائط الخارجية 20cmللداخلية
-الثالث 20cm واحد طوبة
-الارضي 40cmاو طوبتين
-الاول 30cm طوبة ونص للحوائط الداخلية والخارجية
-الثاني 30cm للحوائط الخارجية 20cmللداخلية
-الثالث 20cm واحد طوبة
4/في حالة ارضي +4
-الارضي 40cmاو طوبتين
-الاول الخارجية 40cmالداخلية 30cm طوبه ونص
- الثاني30cmطوبة ونص
-الثالث الخارجية 30cmالداخلية20cmواحد طوبة
-الرابع 20cmواحد طوبة
-الارضي 40cmاو طوبتين
-الاول الخارجية 40cmالداخلية 30cm طوبه ونص
- الثاني30cmطوبة ونص
-الثالث الخارجية 30cmالداخلية20cmواحد طوبة
-الرابع 20cmواحد طوبة
****بنزيد سماكة الحوائط الخارجية مع انها شايلة وزن اقل من الداخلية تفاديا للعزوم الطرفية الناتجة من عدم الاستقرار الممكن يعمل ( Buckling)
***** مباني Load bearing
ما بالضرورة بي واجهات تقليدية بالعكس ممكن تكون modern
***** مباني Load bearing
ما بالضرورة بي واجهات تقليدية بالعكس ممكن تكون modern
