موصلات خطوط نقل #الكهرباء الهوائية
Overhead Transmission Line
Conductors
كما هو معلوم أن خطوط النقل تقوم بنقل القدرة الكهربائية من منطقة إلى منطقة أخرى وتتكون خطوط النقل الهوائية من الموصل conductor ومكونات أخرى تساعد في حمل الموصل وعزله عن الأرض.
#هندسة_كهربائية #هندسة
موصلات خطوط نقل #الكهرباء الهوائية
Overhead Transmission Line
Conductors
كما هو معلوم أن خطوط النقل تقوم بنقل القدرة الكهربائية من منطقة إلى منطقة أخرى وتتكون خطوط النقل الهوائية من الموصل conductor ومكونات أخرى تساعد في حمل الموصل وعزله عن الأرض.
#هندسة_كهربائية #هندسة
2️⃣

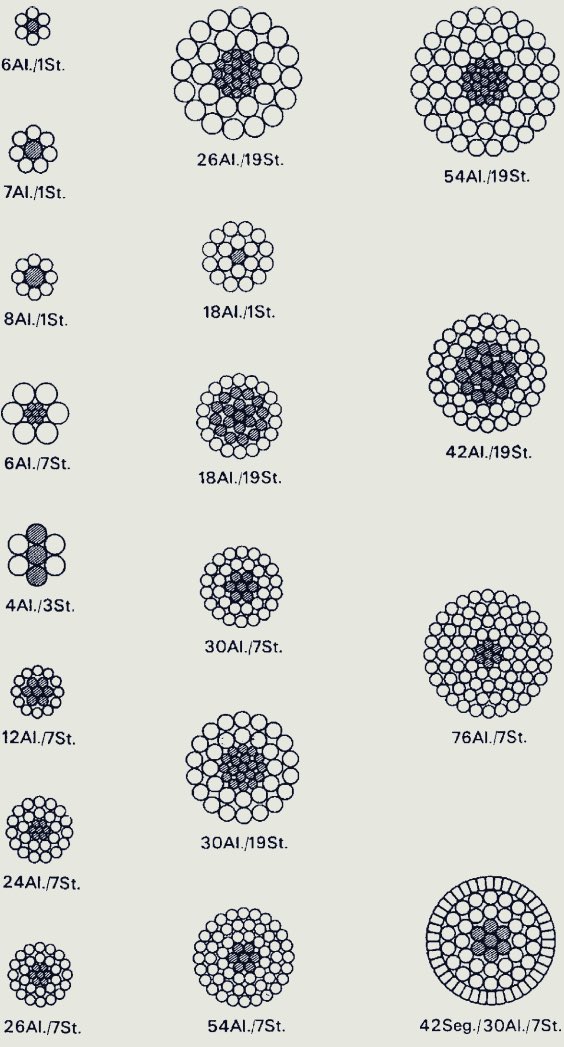

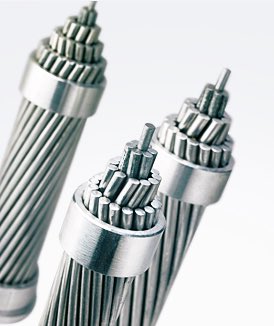

سميت خطوط النقل الهوائية بهذا الاسم لانها تستخدم موصلات مكشوفة ويكون العازل بينها الهواء وهي عبارة عن جديلة حلزونية مكونة من قلب core ويتكون من سلك محاط بطبقة أو عدة طبقات من الأسلاك الملفوفة بطريقة حلزونية حول هذا القلب كما هو موضح بالصورة.
#هندسة_كهربائية
سميت خطوط النقل الهوائية بهذا الاسم لانها تستخدم موصلات مكشوفة ويكون العازل بينها الهواء وهي عبارة عن جديلة حلزونية مكونة من قلب core ويتكون من سلك محاط بطبقة أو عدة طبقات من الأسلاك الملفوفة بطريقة حلزونية حول هذا القلب كما هو موضح بالصورة.
#هندسة_كهربائية
3️⃣
أشهر أنواع الموصلات المستخدمة في خطوط النقل الهوائية
1- موصلات الألمنيوم
All Aluminum Conductor
تتميز بأن تكلفتها أقل من أنواع الموصلات الأخرى ويعيبها ضعف متانتها وتحملها الميكانيكي لذلك تستخدم عندما تكون المسافة بين الأبراج قصيرة
#هندسة_كهربائية
أشهر أنواع الموصلات المستخدمة في خطوط النقل الهوائية
1- موصلات الألمنيوم
All Aluminum Conductor
تتميز بأن تكلفتها أقل من أنواع الموصلات الأخرى ويعيبها ضعف متانتها وتحملها الميكانيكي لذلك تستخدم عندما تكون المسافة بين الأبراج قصيرة
#هندسة_كهربائية
4️⃣
2- الألمنيوم المقوى بالحديد الصلب
Aluminum Conductor Steel Reinforced ACSR

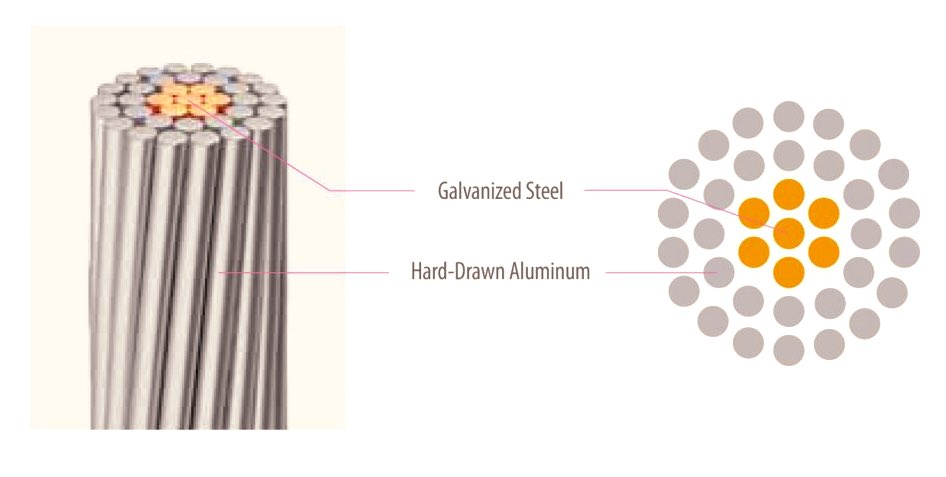

هذا الموصل عبارة عن قلب يحتوي طبقة أو طبقات متعددة من أسلاك الحديد الصلب وتحاط بطبقة أو عدة طبقات من أسلاك الألمنيوم.
#هندسة_كهربائية
2- الألمنيوم المقوى بالحديد الصلب
Aluminum Conductor Steel Reinforced ACSR
هذا الموصل عبارة عن قلب يحتوي طبقة أو طبقات متعددة من أسلاك الحديد الصلب وتحاط بطبقة أو عدة طبقات من أسلاك الألمنيوم.
#هندسة_كهربائية
5️⃣
يعرّف هذا النوع من الموصلات ACSR عادة بعدد أسلاك الألمنيوم وعدد أسلاك الحديد على سبيل المثال النوع 24/7 وهو عبارة عن 24 سلك ألمنيوم و 7 أسلاك حديد
يتميز بمتانته العالية ولذلك يستخدم اذا كانت المسافات بين الأبراج الحاملة لها أكبر وتعطيها مقاومة اعلى لعوامل الطقس السيئة والحادة
يعرّف هذا النوع من الموصلات ACSR عادة بعدد أسلاك الألمنيوم وعدد أسلاك الحديد على سبيل المثال النوع 24/7 وهو عبارة عن 24 سلك ألمنيوم و 7 أسلاك حديد
يتميز بمتانته العالية ولذلك يستخدم اذا كانت المسافات بين الأبراج الحاملة لها أكبر وتعطيها مقاومة اعلى لعوامل الطقس السيئة والحادة
6️⃣
3- موصلات سبائك الألمنيوم
All Aluminum Alloy Conductor
يستخدم هذا النوع في الخطوط الهوائية الحديثة لانه أقل عرضه للتلف وهو عبارة عن سبيكة من الألمنيوم والماغنسيوم والسيليكون معالجة حرارياً. يتميز بخفة الوزن ومقاومته للصدأ بشكل كامل
#هندسة_كهربائية
3- موصلات سبائك الألمنيوم
All Aluminum Alloy Conductor
يستخدم هذا النوع في الخطوط الهوائية الحديثة لانه أقل عرضه للتلف وهو عبارة عن سبيكة من الألمنيوم والماغنسيوم والسيليكون معالجة حرارياً. يتميز بخفة الوزن ومقاومته للصدأ بشكل كامل
#هندسة_كهربائية
7️⃣
4- الألمنيوم المقوى بسبيكة الألمنيوم Aluminum Conductor Alloy Reinforced ACAR

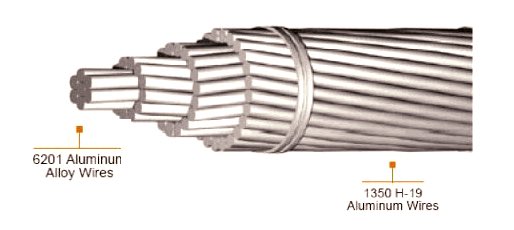

مشابه في تكوينه للنوع ACSR ولكن بهذا النوع القلب مكون من أسلاك من سبيكة الألمنيوم
#هندسة_كهربائية
4- الألمنيوم المقوى بسبيكة الألمنيوم Aluminum Conductor Alloy Reinforced ACAR
مشابه في تكوينه للنوع ACSR ولكن بهذا النوع القلب مكون من أسلاك من سبيكة الألمنيوم
#هندسة_كهربائية
