قد يشكل على البعض التفرقة بين التمديد على الجهد القديم ١١٠/٢٢٠ و الجهد الجديد ٢٢٠/٣٨٠
و سأوضحها فالثريد التالي بطريقة سهلة مستخدما المصطلحات العامية و الصور للتوضيح .
( ملاحظة )
جهد ١١٠/٢٢٠ فالأساس ١٢٧/٢٤٠ فولت.
وجهد ٢٢٠/٣٨٠ فالأساس ٢٤٠/٤٠٠ فولت.
و سأوضحها فالثريد التالي بطريقة سهلة مستخدما المصطلحات العامية و الصور للتوضيح .
( ملاحظة )
جهد ١١٠/٢٢٠ فالأساس ١٢٧/٢٤٠ فولت.
وجهد ٢٢٠/٣٨٠ فالأساس ٢٤٠/٤٠٠ فولت.
في البداية دعوني أوضح الرموز الكهربائية .
حرف L يرمز للخط الحار.
حرف N يرمز للخط البارد.
حرف N يرمز لخط التأريض.
{ دورة تصميم الطاقة الشمسية المتصلة بشبكة الكهرباء لي د. م حسين باصي @HussainBassi }
المنعقدة في #جده من ٢١ إلى ٢٣ / ١١ /٢٠١٩
للتسجيل esi.edu.sa
حرف L يرمز للخط الحار.
حرف N يرمز للخط البارد.
حرف N يرمز لخط التأريض.
{ دورة تصميم الطاقة الشمسية المتصلة بشبكة الكهرباء لي د. م حسين باصي @HussainBassi }
المنعقدة في #جده من ٢١ إلى ٢٣ / ١١ /٢٠١٩
للتسجيل esi.edu.sa
الرموز التي وضحتها تكون مسجلة على جميع لوحات التوزيع و الأجهزة الكهربائية و أفياش و مفاتيح التشغيل الكهربائية بمختلف أنواعها .
دعونا نبدأ بأول مثال .

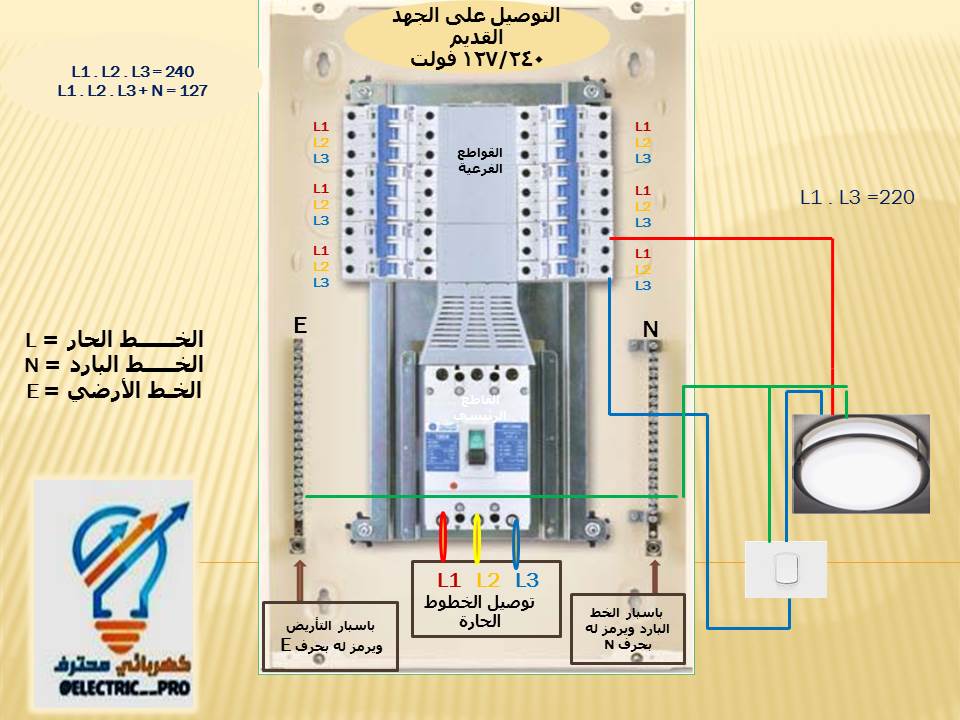

عندما نريد سحب خط ٢٢٠ لتشغيل إنارة نسحب سلكين حار سلك مباشرة إلى الإنارة و السلك الآخر إلى مفتاح التشغيل ومنه إلى الإنارة.
دعونا نبدأ بأول مثال .
عندما نريد سحب خط ٢٢٠ لتشغيل إنارة نسحب سلكين حار سلك مباشرة إلى الإنارة و السلك الآخر إلى مفتاح التشغيل ومنه إلى الإنارة.
مثال آخر .

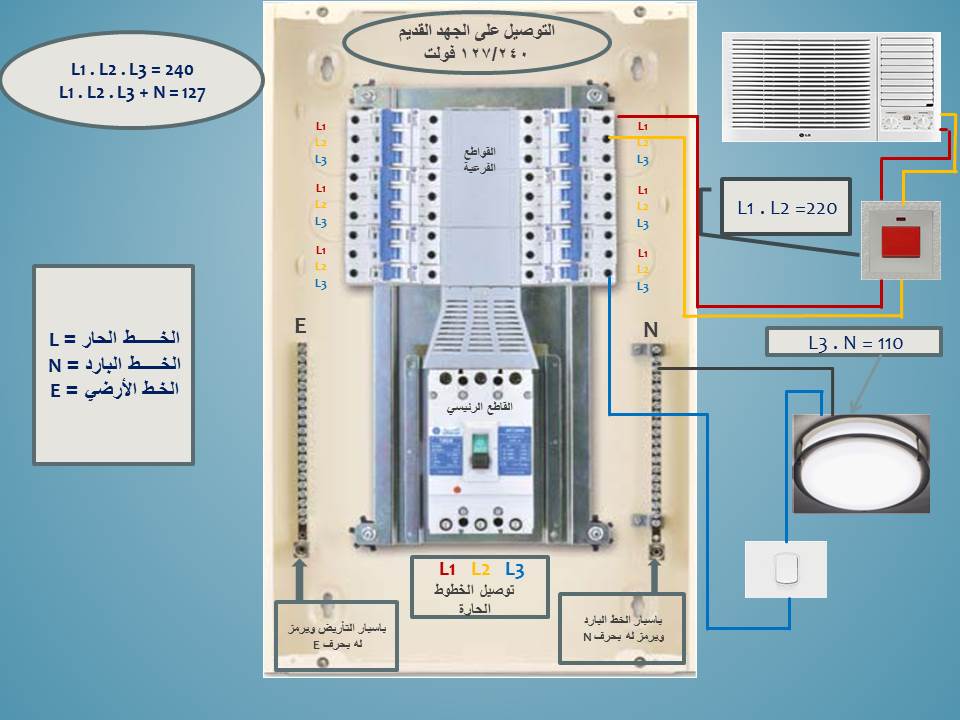

عندما نريد سحب خط ٢٢٠ لتشغيل المكيف نسحب سلكين حار مباشرة إلى مفتاح التشغيل ومنه إلى المكيف .
ونفس الطريقة تنطبق أيضا على السخانات و الأفياش.
و أيضا أريد أسحب خط ١١٠ لتشغيل الإنارة.
نسحب سلك بارد مباشرة إلى الإنارة و سلك حار إلى مفتاح التشغيل ومنه إلى الإنارة.
عندما نريد سحب خط ٢٢٠ لتشغيل المكيف نسحب سلكين حار مباشرة إلى مفتاح التشغيل ومنه إلى المكيف .
ونفس الطريقة تنطبق أيضا على السخانات و الأفياش.
و أيضا أريد أسحب خط ١١٠ لتشغيل الإنارة.
نسحب سلك بارد مباشرة إلى الإنارة و سلك حار إلى مفتاح التشغيل ومنه إلى الإنارة.

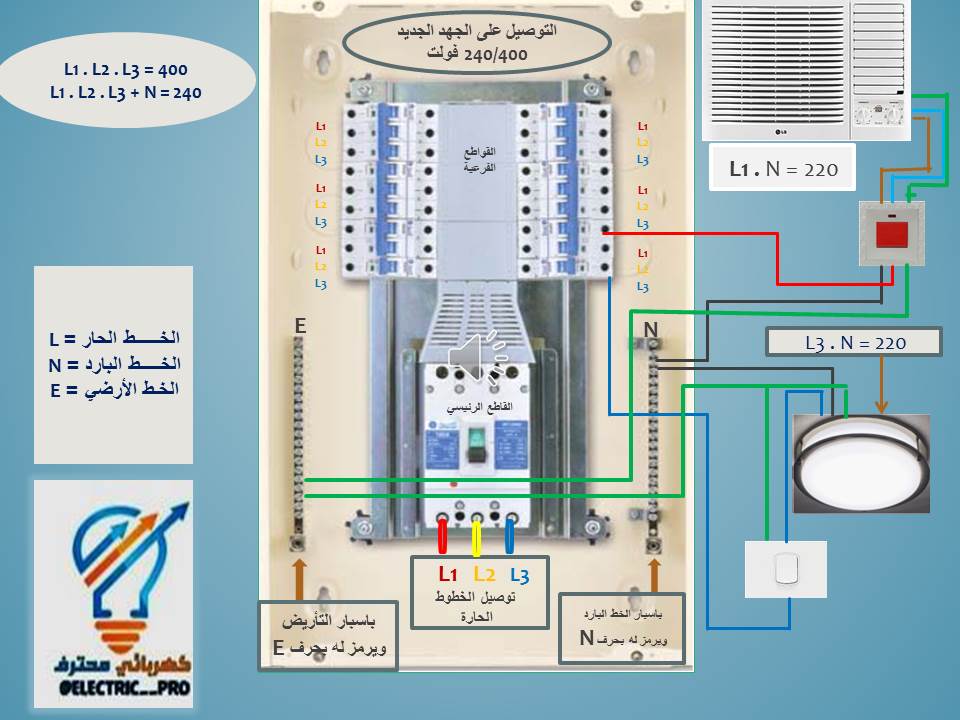

تأتي الآن للتوصيل على الجهد الجديد ٢٢٠/٣٨٠ وهنا نمدد فقط خط ٢٢٠ للمكيفات و السخانات و الأفياش ولكي نحصل على خط ٢٢٠ نسحب سلكين سلك بارد و سلك حار .
تستثني مكيفات الدكت فوق ٣٦ألف وحدة و بعض المصاعد الكهربائية التي تعمل على جهد ٣٨٠ فولت ولكي نحصل على هذا الجهد نسحب سلكين حارة
تستثني مكيفات الدكت فوق ٣٦ألف وحدة و بعض المصاعد الكهربائية التي تعمل على جهد ٣٨٠ فولت ولكي نحصل على هذا الجهد نسحب سلكين حارة
