المقاومة في خطوط النقل من العوامل المهم دراستها لدراسات الكفاءة والدراسات الاقتصادية

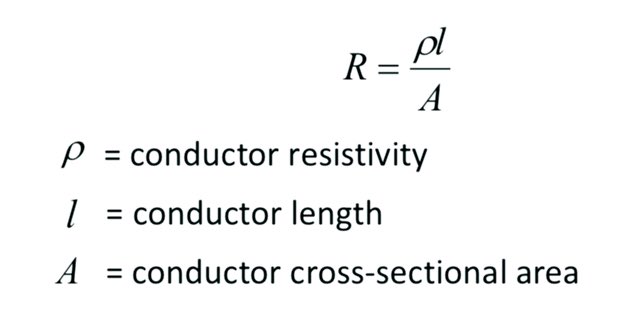

كما هو معلوم قيمة المقاومة تتناسب طردياً مع المقاومة النوعية للمادة والطول وعكسياً مع مساحة مقطع السلك كما هو موضح
#هندسة_كهربائية
كما هو معلوم قيمة المقاومة تتناسب طردياً مع المقاومة النوعية للمادة والطول وعكسياً مع مساحة مقطع السلك كما هو موضح
#هندسة_كهربائية
هناك ثلاثة عوامل رئيسية تؤثر في مقاومة الموصل في خطوط نقل #الكهرباء وهي
1️⃣ التردد Frequency
2️⃣ وشكل السلك اذا كان بشكل لولبي أو حلزوني Spiraling
3️⃣ ودرجة الحرارة Temperature
#هندسة_كهربائية
1️⃣ التردد Frequency
2️⃣ وشكل السلك اذا كان بشكل لولبي أو حلزوني Spiraling
3️⃣ ودرجة الحرارة Temperature
#هندسة_كهربائية
تأثير التردد

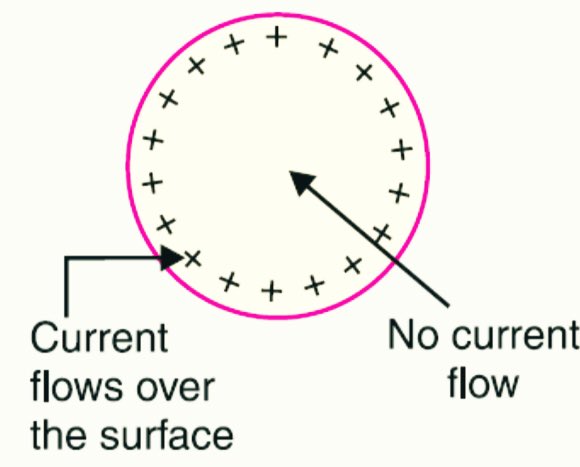

ظاهرة skin effect سبق وتم شرحها في ثريد بالتفصيل وهي أن مرور التيار المتردد AC في الموصل يكون في skin كما هو موضح. لذلك قيمة المقاومة AC تكون أكبر منها في DC بحوالي 2% في حالة كان التردد 60 هيرتز
#هندسة_كهربائية
ظاهرة skin effect سبق وتم شرحها في ثريد بالتفصيل وهي أن مرور التيار المتردد AC في الموصل يكون في skin كما هو موضح. لذلك قيمة المقاومة AC تكون أكبر منها في DC بحوالي 2% في حالة كان التردد 60 هيرتز
#هندسة_كهربائية
تأثير Spiraling

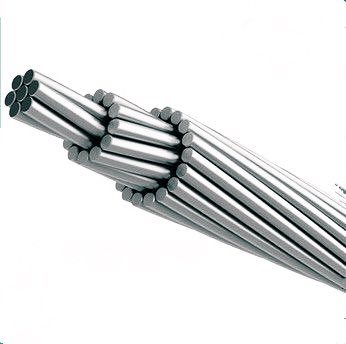

يكون شكل الموصلات في خطوط النقل كما هو موضح بالصورة بشكل حلزوني او ملفوف لذلك يكون الطول لواحد منها عند ازالة اللف أكبر من طول الموصل الفعلي
والمقاومة تتناسب طرديًا مع الطول لذلك عند زيادة الطول تكون أكبر
تكون عادة أكبر بـ 2% مِن مقاومة الموصل الذي لايوجد به لف
يكون شكل الموصلات في خطوط النقل كما هو موضح بالصورة بشكل حلزوني او ملفوف لذلك يكون الطول لواحد منها عند ازالة اللف أكبر من طول الموصل الفعلي
والمقاومة تتناسب طرديًا مع الطول لذلك عند زيادة الطول تكون أكبر
تكون عادة أكبر بـ 2% مِن مقاومة الموصل الذي لايوجد به لف
تأثير درجة الحرارة

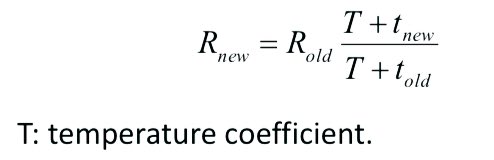

عند ازدياد درجة الحرارة تزيد قيمة مقاومة الموصل حسب المعادلة الموضحة
عند ازدياد درجة الحرارة تزيد قيمة مقاومة الموصل حسب المعادلة الموضحة
