كما ناقشنا سابقاً عامل القدرة PF يساوي cosine فرق الزاوية بين الجهد والتيار والحالات الثلاث عندما يكون التيار متأخر عن الجهد او متقدم او لا متأخر و لا متقدم.
دائماً عندما نريد معرفة الحالة لعامل القدرة نتعامل مع التيار ونرى حالته مع الجهد في waveforms
#هندسة_كهربائية #كهرباء
دائماً عندما نريد معرفة الحالة لعامل القدرة نتعامل مع التيار ونرى حالته مع الجهد في waveforms
#هندسة_كهربائية #كهرباء

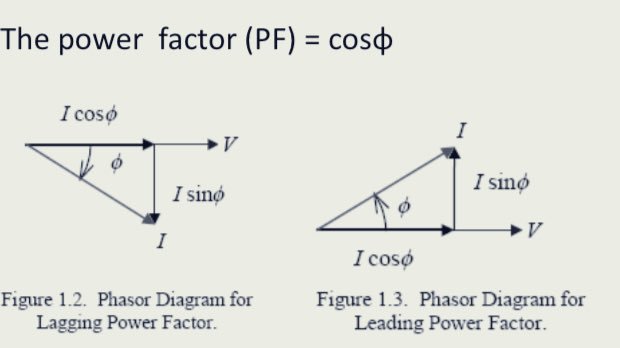

ترسم علاقة الجهد مع التيار بالرسم الموضح بالأعلى ويسمى هذا الرسم
Phasor Diagram
نلاحظ في النظام الاحداثي كيف تكون الزاوية في حالة تأخر التيار Lagging او تقدمهLeading
تكون زاوية التيار:
بالسالب اذا كانت زاوية الجهد صفر في حالة Lagging والعكس في حالة Leading وتكون صفر في حالة Unity
Phasor Diagram
نلاحظ في النظام الاحداثي كيف تكون الزاوية في حالة تأخر التيار Lagging او تقدمهLeading
تكون زاوية التيار:
بالسالب اذا كانت زاوية الجهد صفر في حالة Lagging والعكس في حالة Leading وتكون صفر في حالة Unity
القدرة المركبة S هي حاصل ضرب الجهد في التيار ولكن نعكس إشارة زاوية التيار ما يسمى conjugate ويرمز لها برمز النجمة *
وحدة القدرة المركبة فولت أمبير وهي عبارة عن قيمة وزاوية
القيمة للقدرة المركبة S Magnitude
هي ما يسمى القدرة الظاهرة
Apparent Power
#هندسة_كهربائية #كهرباء
وحدة القدرة المركبة فولت أمبير وهي عبارة عن قيمة وزاوية
القيمة للقدرة المركبة S Magnitude
هي ما يسمى القدرة الظاهرة
Apparent Power
#هندسة_كهربائية #كهرباء

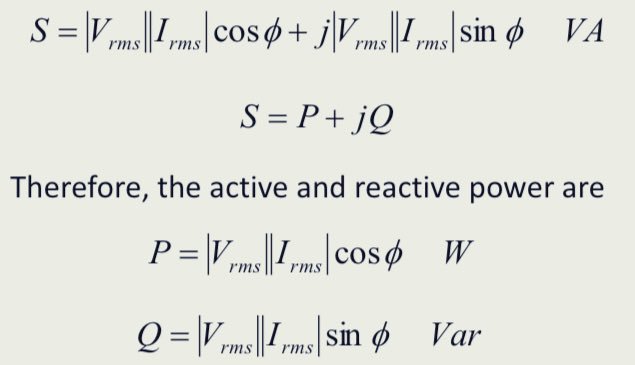

تكون القدرة المركبة S أيضاً بصيغة Rectangular عبارة عن عدد حقيقي real وهي القدرة الفاعلة P وعدد تخيلي Imaginary وهي القدرة غير الفاعلة Q
فالقدرة الفاعلة هي حاصل ضرب الجهد في التيار في cosine فرق الزاوية بينهما
والقدرة غير الفاعلة هي حاصل ضرب الجهد في التيار في sine فرق الزاوية
فالقدرة الفاعلة هي حاصل ضرب الجهد في التيار في cosine فرق الزاوية بينهما
والقدرة غير الفاعلة هي حاصل ضرب الجهد في التيار في sine فرق الزاوية

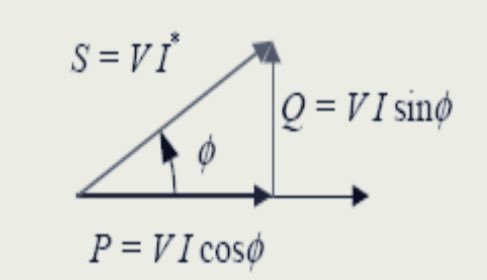

دائما ما يستخدم مثلث القدرة
Power Triangle
لتوضيح العلاقة بين القدرة المركبة والقدرة الفاعلة وغير الفاعلة كما هو موضح.
#هندسة_كهربائية #كهرباء
Power Triangle
لتوضيح العلاقة بين القدرة المركبة والقدرة الفاعلة وغير الفاعلة كما هو موضح.
#هندسة_كهربائية #كهرباء
