المكثف Capacitor
هو أحد المكونات الرئيسية للدوائر الكهربائية ويتكون من لوحين مصنوعة من مادة موصلة بينهما مادة عازلة Dielectric. يقوم المكثف بتخزين الشحنة او #الطاقة على شكل مجال كهربائي. فيما يلي بعض المعلومات البسيطة عن المكثفات.
#هندسة_كهربائية #هندسة #فيزياء
هو أحد المكونات الرئيسية للدوائر الكهربائية ويتكون من لوحين مصنوعة من مادة موصلة بينهما مادة عازلة Dielectric. يقوم المكثف بتخزين الشحنة او #الطاقة على شكل مجال كهربائي. فيما يلي بعض المعلومات البسيطة عن المكثفات.
#هندسة_كهربائية #هندسة #فيزياء
السعة capacitance هي قدرة المكثف على التخزين ووحدتها الفاراد Farad نسبة للعالم فارادي. قيمة هذه السعة C تعتمد على قيمة الشحنة Q وفرق الجهد V حيث أن C=Q/V
يرمز للمكثف بالدوائر بخطين متوازيين كما هو موضح وله عدة أنواع تختلف باختلاف الحجم والمواد المستخدمة في التصنيع والتطبيق العملي
يرمز للمكثف بالدوائر بخطين متوازيين كما هو موضح وله عدة أنواع تختلف باختلاف الحجم والمواد المستخدمة في التصنيع والتطبيق العملي
تنقسم أنواع المكثفات الى قسمين رئيسيين Fixed ثابت و Variable متغير.
نبدأ بالحديث عن الأنواع الثابتة
Fixed capacitors
بمعنى انها مكثفات ذات سعات ثابتة وتنقسم الى Polarized or Polar ذات أقطاب وnon-polar بلا اقطاب محددة.
#هندسة_كهربائية
نبدأ بالحديث عن الأنواع الثابتة
Fixed capacitors
بمعنى انها مكثفات ذات سعات ثابتة وتنقسم الى Polarized or Polar ذات أقطاب وnon-polar بلا اقطاب محددة.
#هندسة_كهربائية
نوع المكثفات ذات الأقطاب سمي بهذا الاسم لان طرفي المكثف لها أقطاب موجب أو سالب. يوصل الطرف الموجب مع الموجب للمصدر في الدوائر والسالب مع السالب وعكس التوصيل يتلف المكثف. يستخدم هذا النوع في تطبيقات التيار المستمر DC.
يصنف هذا النوع الى:
Electrolytic Capacitors
Super Capacitors
يصنف هذا النوع الى:
Electrolytic Capacitors
Super Capacitors
Electrolytic Capacitors
هذا النوع من المكثفات له سعات كبيرة نوعاً ما تصل الى 47 ملي فاراد وتستخدم في الدوائر DC ويمكن تصنيفها حسب المادة الى:
Aluminum, Tantalum and Niobium

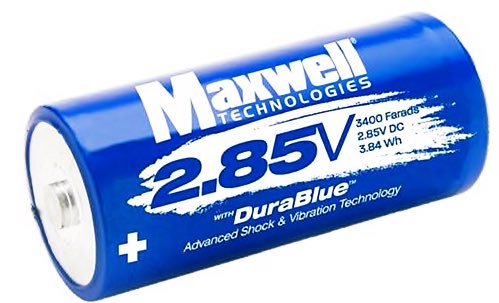

بينما Super Capacitors
وتعرف بـUltra-Capacitors أيضا وهي نوع من المكثفات ذات سعات كبيرة لكن L.V ratings
هذا النوع من المكثفات له سعات كبيرة نوعاً ما تصل الى 47 ملي فاراد وتستخدم في الدوائر DC ويمكن تصنيفها حسب المادة الى:
Aluminum, Tantalum and Niobium
بينما Super Capacitors
وتعرف بـUltra-Capacitors أيضا وهي نوع من المكثفات ذات سعات كبيرة لكن L.V ratings
Non-Polar Capacitors
المكثفات بلا اقطاب وهي نوع من المكثفات ليس لها اقطاب ثابتة فمن الممكن استخدامها وتوصيلها بالدوائر من اي طرف للموجب مثلاً وتستخدم في الدوائر DC بالاضافة لـ AC.
تعتبر أرخص من المكثفات ذات الأقطاب لكن سعاتها أقل و الجهد ratings اعلى.
#هندسة_كهربائية #هندسة
المكثفات بلا اقطاب وهي نوع من المكثفات ليس لها اقطاب ثابتة فمن الممكن استخدامها وتوصيلها بالدوائر من اي طرف للموجب مثلاً وتستخدم في الدوائر DC بالاضافة لـ AC.
تعتبر أرخص من المكثفات ذات الأقطاب لكن سعاتها أقل و الجهد ratings اعلى.
#هندسة_كهربائية #هندسة
المكثفات بلا اقطاب تنقسم حسب المادة الى:
Ceramic Capacitors
ويكون العازل dielectric عبارة عن سيراميك
Mica Capacitors
يكون العازل مصنوع من الميكا.

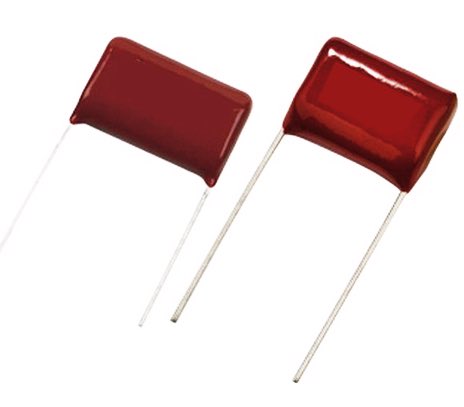

Film Capacitors
يكون العازل عبارة عن بلاستيك او أحياناً Paper وغيرها من مواد.
#هندسة_كهربائية #هندسة
Ceramic Capacitors
ويكون العازل dielectric عبارة عن سيراميك
Mica Capacitors
يكون العازل مصنوع من الميكا.
Film Capacitors
يكون العازل عبارة عن بلاستيك او أحياناً Paper وغيرها من مواد.
#هندسة_كهربائية #هندسة
Variable Capacitors
المكثفات ذات السعات المتغيرة وهي مكثفات يمكن تغيير سعاتها كهربائياً او ميكانيكياً بنطاق معين. يستخدم هذا النوع في عملية ضبط tuning دوائر LC المستخدمة في الاتصالات على سبيل المثال.
الصورة الموضحة لأشكال بعض الأنواع المذكورة سابقاً.
#هندسة_كهربائية #هندسة
المكثفات ذات السعات المتغيرة وهي مكثفات يمكن تغيير سعاتها كهربائياً او ميكانيكياً بنطاق معين. يستخدم هذا النوع في عملية ضبط tuning دوائر LC المستخدمة في الاتصالات على سبيل المثال.
الصورة الموضحة لأشكال بعض الأنواع المذكورة سابقاً.
#هندسة_كهربائية #هندسة
