الصمام الثنائي Diode
يعتبر من أكثر النبائط الإلكترونية استخداماً في الدوائر وله طرفين anode و cathode
يسمح بمرور التيار الكهربائي في اتجاه واحد ويستخدم السيلكون أوالجرمانيوم غالباً في صناعته. يستخدم في التقويم rectification كما له عدة استخدامات وتطبيقات أخرى.
#هندسة_كهربائية
يعتبر من أكثر النبائط الإلكترونية استخداماً في الدوائر وله طرفين anode و cathode
يسمح بمرور التيار الكهربائي في اتجاه واحد ويستخدم السيلكون أوالجرمانيوم غالباً في صناعته. يستخدم في التقويم rectification كما له عدة استخدامات وتطبيقات أخرى.
#هندسة_كهربائية
P-N Junction Diode
هذا الدايود يتكون من طبقتين Layers من مواد شبه موصله Semiconductors
الطبقة الاولى P-type (Positive)
تحتوي على فائض من الفجوات holes بينما الطبقة الثانية N-type (Negative)
تحتوي على فائض من الإلكترونات.
كما يوجد هذا التركيب في الترانزستورات والخلايا الشمسية.
هذا الدايود يتكون من طبقتين Layers من مواد شبه موصله Semiconductors
الطبقة الاولى P-type (Positive)
تحتوي على فائض من الفجوات holes بينما الطبقة الثانية N-type (Negative)
تحتوي على فائض من الإلكترونات.
كما يوجد هذا التركيب في الترانزستورات والخلايا الشمسية.
وجود هذه الطبقات في الصمام الثنائي يسمح بمرور التيار في اتجاه forward-direction ويعمل بلوك بالاتجاه المعاكس reverse-direction ويستخدم هذا النوع في التقويم rectification لكن هناك صمامات ثنائية أخرى تستخدم P-N junction باختلاف تركيز doping للمواد الشبه موصلة.
#هندسة_كهربائية
#هندسة_كهربائية
Rectifier Diode
هو P-N واكثر الأنواع استخداما. يتحمل تيارات عالية ويستخدم في التحويل منAC الىDC. مساحة Junction به كبيرة وسرعة switching منخفضة
Small Signal Diode
هو P-N أيضا ويعمل على جهد منخفض ومساحة Junction به صغيرة وسرعة switching عالية لذلك يستخدم في دوائر الترددات العالية
هو P-N واكثر الأنواع استخداما. يتحمل تيارات عالية ويستخدم في التحويل منAC الىDC. مساحة Junction به كبيرة وسرعة switching منخفضة
Small Signal Diode
هو P-N أيضا ويعمل على جهد منخفض ومساحة Junction به صغيرة وسرعة switching عالية لذلك يستخدم في دوائر الترددات العالية
Schottky Diode
سمي نسبة للفيزيائي الألماني

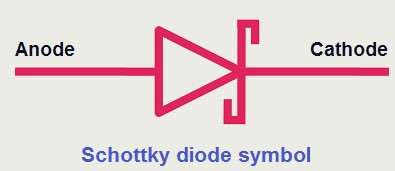

Walter Schottky يحتوي على وصلة Junction صغيرة بين شبه موصل N-type و Metal ولايوجد وصلة P-N. يتميز بأن هبوط الجهد drop عليه منخفض تترواح من 0.2 الى 0.6 فولت وله سرعة switching عالية.
#هندسة_كهربائية
سمي نسبة للفيزيائي الألماني
Walter Schottky يحتوي على وصلة Junction صغيرة بين شبه موصل N-type و Metal ولايوجد وصلة P-N. يتميز بأن هبوط الجهد drop عليه منخفض تترواح من 0.2 الى 0.6 فولت وله سرعة switching عالية.
#هندسة_كهربائية
Light Emitting Diode (LED)

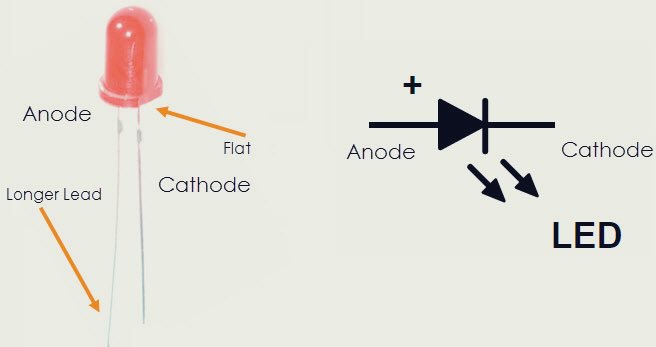

هو نوع آخر من P-N Junction ويبعث او يصدر ضوء في حالة forward-bias ويتكون من شبه موصل. عندما تنتقل الشحنة الإلكترونات وتعبر الحاجز وتتحد مع الفجوات electron-holes في الجانب الاخر، تصدر الفوتونات (الضوء). لون هذا الضوء يعتمد على Energy-gap لشبه الموصل.
هو نوع آخر من P-N Junction ويبعث او يصدر ضوء في حالة forward-bias ويتكون من شبه موصل. عندما تنتقل الشحنة الإلكترونات وتعبر الحاجز وتتحد مع الفجوات electron-holes في الجانب الاخر، تصدر الفوتونات (الضوء). لون هذا الضوء يعتمد على Energy-gap لشبه الموصل.
Photodiode
هو أيضاً من أنواع P-N Junctionويقوم بتحويل طاقة الضوء وينتج تيار كهربائي ومبدأ عمله عكس النوع LED
Laser Diode
هو مشابه لنوع LEDحيث يحول #الطاقة الكهربائية الى طاقة على شكل ضوء لكن هنا ضوء متماسك. يحتوي على PIN Junction حيث يتحد الإلكترونات والفجوات في منطقة Intrinsic
هو أيضاً من أنواع P-N Junctionويقوم بتحويل طاقة الضوء وينتج تيار كهربائي ومبدأ عمله عكس النوع LED
Laser Diode
هو مشابه لنوع LEDحيث يحول #الطاقة الكهربائية الى طاقة على شكل ضوء لكن هنا ضوء متماسك. يحتوي على PIN Junction حيث يتحد الإلكترونات والفجوات في منطقة Intrinsic
Zener Diode
سمي نسبة للفيزيائي الأمريكي
Clarence Zener

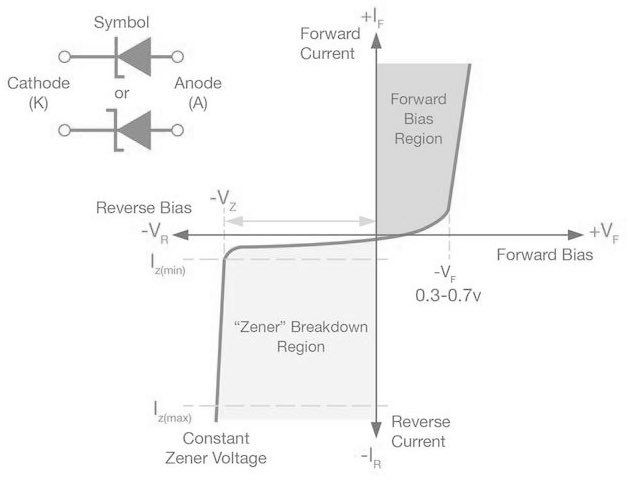

يسمح بمرور التيار الكهربائي في كلا الاتجاهين. عندما يصل الجهد المعاكس reverse الى قيمة جهد breakdown يسمح بمرور التيار.
هذا النوع P-N أيضاً ويستخدم عادة في حالة reverse-bias لحماية الدوائر من الجهد الزائد.
#هندسة_كهربائية
سمي نسبة للفيزيائي الأمريكي
Clarence Zener
يسمح بمرور التيار الكهربائي في كلا الاتجاهين. عندما يصل الجهد المعاكس reverse الى قيمة جهد breakdown يسمح بمرور التيار.
هذا النوع P-N أيضاً ويستخدم عادة في حالة reverse-bias لحماية الدوائر من الجهد الزائد.
#هندسة_كهربائية
