تحتوي دائرة المقوم على صمام ثنائي واحد Diode أو أكثر وتصنف الى نوعين:
Uncontrolled Rectifier
Controlled Rectifier
النوع الاول Uncontrolled
يستخدم Diodes فقط ويعطي جهد خارج بقيمة ثابتة وسمي بهذا الاسم لان هذا الجهد غير متحكم به.
#هندسة_كهربائية
Uncontrolled Rectifier
Controlled Rectifier
النوع الاول Uncontrolled
يستخدم Diodes فقط ويعطي جهد خارج بقيمة ثابتة وسمي بهذا الاسم لان هذا الجهد غير متحكم به.
#هندسة_كهربائية
النوع الثاني Controlled
يستخدم ثايريستور Thyristor بدلاً من Diodes وتعرف بـ SCR
Silicon Controlled Rectifier
كما هو معروف يحتوي Diode على طرفين تسمى Anode و Cathode
أيضاً SCR يحتوي على هذين الطرفين بالاضافة لطرف ثالث يسمى Gate ويستخدم للتحكم.
#هندسة_كهربائية
يستخدم ثايريستور Thyristor بدلاً من Diodes وتعرف بـ SCR
Silicon Controlled Rectifier
كما هو معروف يحتوي Diode على طرفين تسمى Anode و Cathode
أيضاً SCR يحتوي على هذين الطرفين بالاضافة لطرف ثالث يسمى Gate ويستخدم للتحكم.
#هندسة_كهربائية

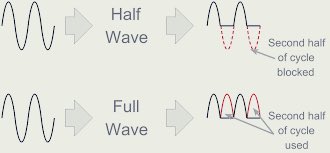

كلا النوعين تصنف الى:
Half Wave Rectifier
Full Wave Rectifier
Half-Wave هذه الدائرة تحتوي على Diode واحد أو SCR واحد لكن Full-Wave تحتوي على أكثر من واحد وتصنف الى:
قنطرة Bridge Rectifier و
Center-tap Rectifier
#هندسة_كهربائية
Half Wave Rectifier
Full Wave Rectifier
Half-Wave هذه الدائرة تحتوي على Diode واحد أو SCR واحد لكن Full-Wave تحتوي على أكثر من واحد وتصنف الى:
قنطرة Bridge Rectifier و
Center-tap Rectifier
#هندسة_كهربائية
