ظاهرة Skin-Effect

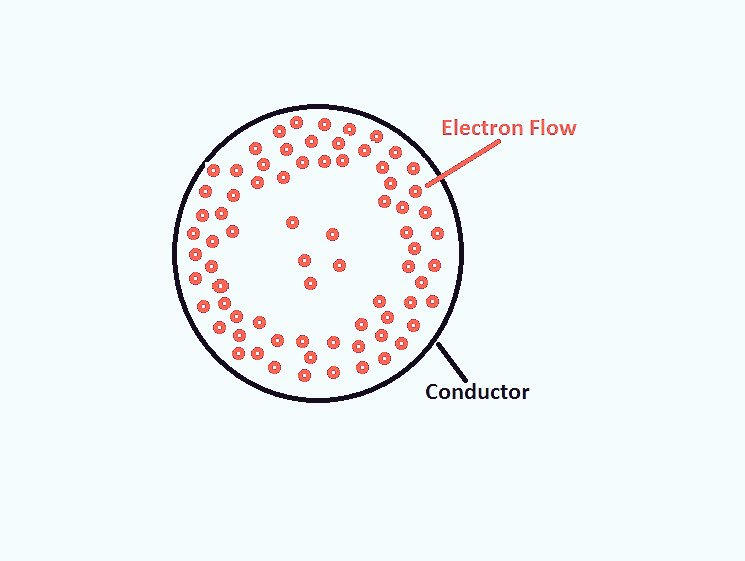

تعرف بالتوزيع غير المنتظم للتيار الكهربائي على سطح الموصل conductor الخارجي، أي يكون تركيز الشحنات في السطح الخارجي (الجلد) أقوى من قلب Core الموصل.
تحدث هذه الظاهرة عندما يمر تيار متردد AC في موصل وتدرس عادة في خطوط نقل #الكهرباء
#هندسة_كهربائية
تعرف بالتوزيع غير المنتظم للتيار الكهربائي على سطح الموصل conductor الخارجي، أي يكون تركيز الشحنات في السطح الخارجي (الجلد) أقوى من قلب Core الموصل.
تحدث هذه الظاهرة عندما يمر تيار متردد AC في موصل وتدرس عادة في خطوط نقل #الكهرباء
#هندسة_كهربائية
تزيد مقاومة الموصل لأن التيار مركز في الجزء الخارجي والمقاومة عبارة عن حاصل ضرب الطول في المقاومة النوعية resistivity مقسومة على المساحة، لذلك عندما تقل المساحة المار بها التيار مثل هذه الحالة تزيد المقاومة لذلك المقاومة AC أكبر من المقاومة DC
#هندسة_كهربائية #كهرباء
#هندسة_كهربائية #كهرباء
لماذا تحدث هذه الظاهرة؟
إذا اعتبرنا للتبسيط أن الموصل عبارة عن عدد من النقاط موزعة حول المركز (على شكل دائرة) فعند مرور تيار AC سينتج فيض مغناطيسي magnetic-flux وهذا الفيض يكون أقوى بالقرب من المركز عنه في النقاط الأخرى البعيدة عن المركز كالسطح الخارجي.
#هندسة_كهربائية #كهرباء
إذا اعتبرنا للتبسيط أن الموصل عبارة عن عدد من النقاط موزعة حول المركز (على شكل دائرة) فعند مرور تيار AC سينتج فيض مغناطيسي magnetic-flux وهذا الفيض يكون أقوى بالقرب من المركز عنه في النقاط الأخرى البعيدة عن المركز كالسطح الخارجي.
#هندسة_كهربائية #كهرباء
سبب ذلك لأن بالمركز ستكون النقاط محاطه بمغناطيسية داخلية وخارجية بعكس السطح ستكون النقاط محاطه بمغناطيسية واحدة فقط.
لذلك سيكون self-inductance بالنقاط حول المركز أعلى منها في السطح الخارجي ولذلك inductive-reactance أعلى حول المركز منها في السطح الخارجي
#هندسة_كهربائية #كهرباء
لذلك سيكون self-inductance بالنقاط حول المركز أعلى منها في السطح الخارجي ولذلك inductive-reactance أعلى حول المركز منها في السطح الخارجي
#هندسة_كهربائية #كهرباء
هذا الاختلاف يعطي ميلاً للتيار للتركيز على سطح الموصل الخارجي.
عوامل تؤثر على هذه الظاهرة:
الترددfrequency تزيد هذه الظاهرة بزيادة التردد.
قطر الموصل diameter بزيادة قطر الموصل تزيد هذه الظاهرة.
شكل الموصل ونوع المادة المصنّع منها.
أتمنى اني وفقت بشرحها
#هندسة_كهربائية #كهرباء
عوامل تؤثر على هذه الظاهرة:
الترددfrequency تزيد هذه الظاهرة بزيادة التردد.
قطر الموصل diameter بزيادة قطر الموصل تزيد هذه الظاهرة.
شكل الموصل ونوع المادة المصنّع منها.
أتمنى اني وفقت بشرحها
#هندسة_كهربائية #كهرباء
