ماهو المرشح أوالفلتر Filter في الدوائر الكهربائية؟
هو جزء من الدائرة له القدرة على تمرير أو تضخيم amplifying ترددات معينة أثناء تخفيف ترددات أخرى أو إستبعاد الترددات غير المرغوب فيها undesirable-frequencies.
#هندسة
#هندسة_كهربائية #كهرباء
هو جزء من الدائرة له القدرة على تمرير أو تضخيم amplifying ترددات معينة أثناء تخفيف ترددات أخرى أو إستبعاد الترددات غير المرغوب فيها undesirable-frequencies.
#هندسة
#هندسة_كهربائية #كهرباء
له أربع أنواع رئيسية:
Low-pass-filter
High-pass-filter
Band-pass-filter
Band-stop-filter or notch-filter
يمكن أيضاً تقسيم المرشحات بهذا التقسيم
Active-filter or passive-filter
يحوي نوع passive مقاومات ومكثفات ومحثات. بينما نوع active يحوي مقاومات ومكثفات و operational-amplifier
Low-pass-filter
High-pass-filter
Band-pass-filter
Band-stop-filter or notch-filter
يمكن أيضاً تقسيم المرشحات بهذا التقسيم
Active-filter or passive-filter
يحوي نوع passive مقاومات ومكثفات ومحثات. بينما نوع active يحوي مقاومات ومكثفات و operational-amplifier

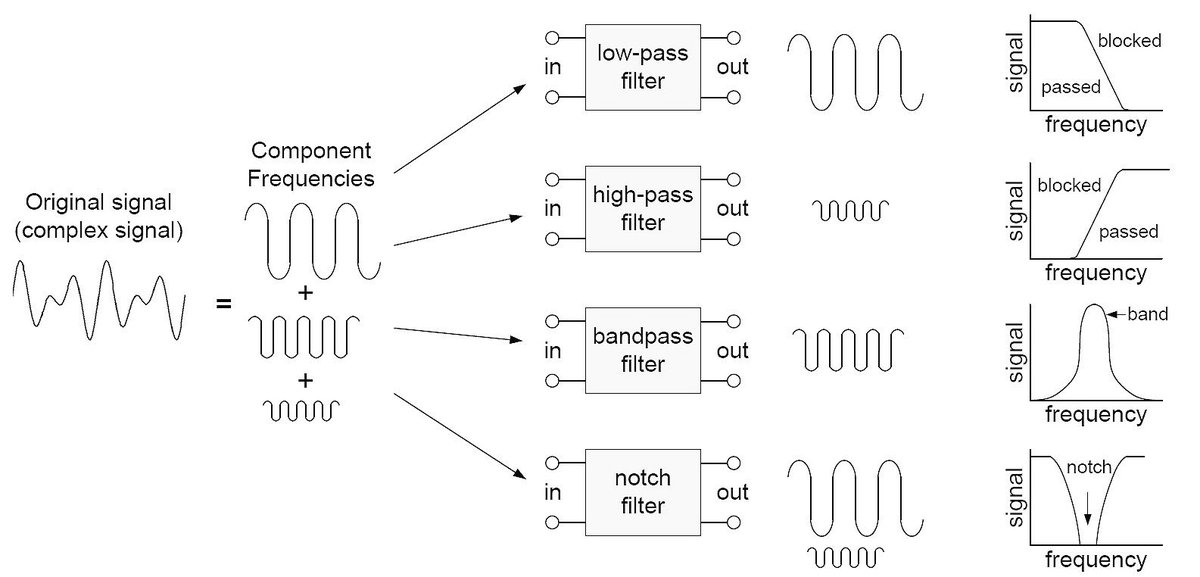

يمكن معرفة الفروق بين الأنواع الأربعة المذكورة من خلال الرسم أدناه ويوضح وظيفة كل نوع.
للفلتر إستخدامات كثيرة في الدوائر الكهربائية والإلكترونية كالمصدر الكهربائي power-supply وأجهزة الاتصالات.
له إستخدامات أيضاً مهمة في تصميم دوائر أنظمة مصادر #الطاقة_المتجددة
للفلتر إستخدامات كثيرة في الدوائر الكهربائية والإلكترونية كالمصدر الكهربائي power-supply وأجهزة الاتصالات.
له إستخدامات أيضاً مهمة في تصميم دوائر أنظمة مصادر #الطاقة_المتجددة
Low-pass-filter
مرشح الترددات المنخفضة يقوم بتمرير الترددات المنخفضة وخفض تأثير الترددات العالية بعكس مرشح الترددات العالية high-pass الذي يقوم بدور معاكس بينما يقوم مرشح تمرير النطاق band-pass بالجمع بين النوعين السابقين.

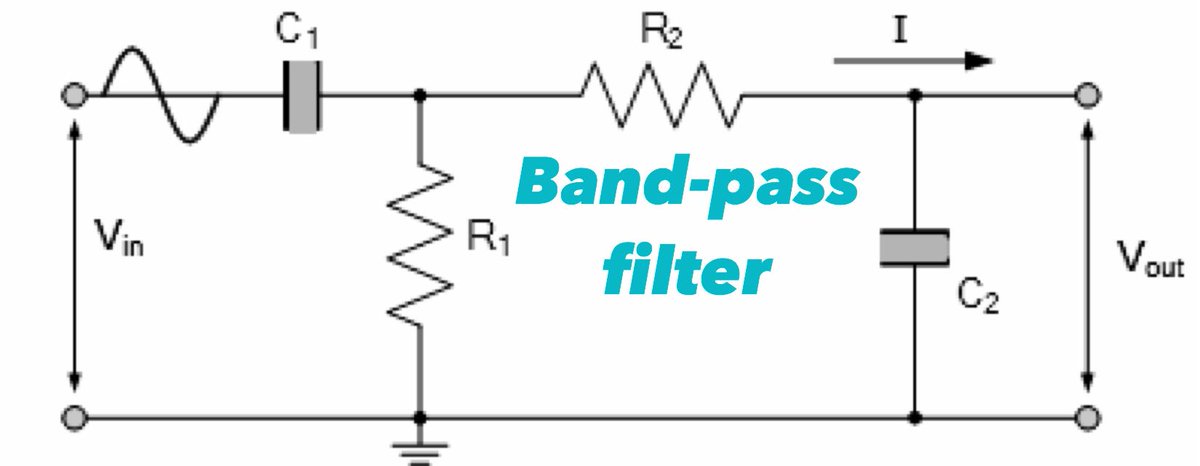

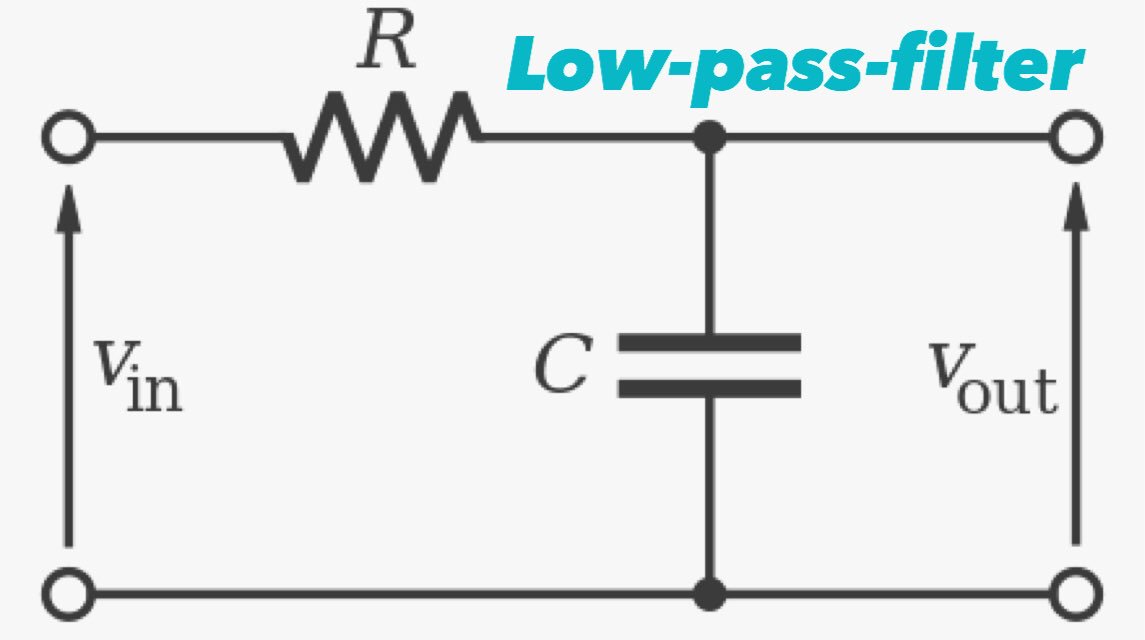

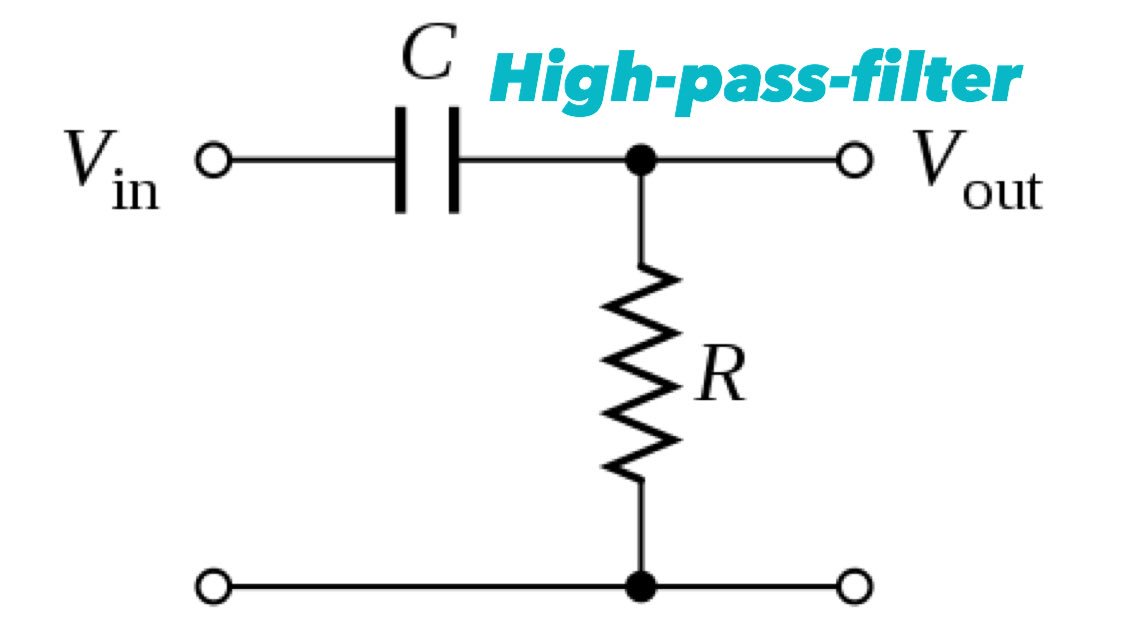

الصور توضح الدائرة الكهربائية لكل نوع.
#هندسة_كهربائية
مرشح الترددات المنخفضة يقوم بتمرير الترددات المنخفضة وخفض تأثير الترددات العالية بعكس مرشح الترددات العالية high-pass الذي يقوم بدور معاكس بينما يقوم مرشح تمرير النطاق band-pass بالجمع بين النوعين السابقين.
الصور توضح الدائرة الكهربائية لكل نوع.
#هندسة_كهربائية
