الكهرومغناطيسية هي العلاقة بين المغناطيسية و #الكهرباء وهي ظاهرة فيزيائية فالمجال المغناطيسي المتغير يخلق مجال كهربائي والعكس صحيح. تسمى هذه الظاهرة بالحث الكهرومغناطيسي وهي مبدأ عمل المحولات الكهربائية Transformers، المولداتGenerators والمحركات الكهربائية Motors.#هندسة_كهربائية
لذلك من المهم دراسة الدوائر المغناطيسية
Magnetic Circuits

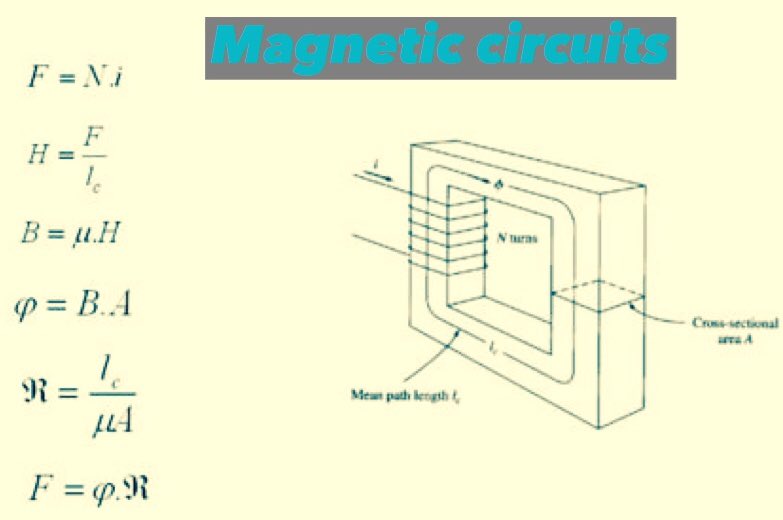

لمهندسي #الكهرباء ولتسهيل فهمها، يُعمل تناظر analogy بينها وبين الدوائر الكهربائية. كما هو موضح دائرة كهربائية عاليسار والدائرة المغناطيسية المناظرة لها بالجانب الأيمن. #هندسة_كهربائية
Magnetic Circuits
لمهندسي #الكهرباء ولتسهيل فهمها، يُعمل تناظر analogy بينها وبين الدوائر الكهربائية. كما هو موضح دائرة كهربائية عاليسار والدائرة المغناطيسية المناظرة لها بالجانب الأيمن. #هندسة_كهربائية
ماهي أهم المصطلحات المستخدمة في الدائرة المغناطيسية وما يناظرها بالدائرة الكهربائية؟
هذه المصطلحات ورموزها المستخدمة موضحة بالجدول.
Magnetic Flux التدفق المغناطيسي ووحدتها ويبر
Flux Density كثافة التدفق المغناطيسي ووحدتها تسلا ... يتبع
#هندسة_كهربائية #كهرباء #فيزياء
هذه المصطلحات ورموزها المستخدمة موضحة بالجدول.
Magnetic Flux التدفق المغناطيسي ووحدتها ويبر
Flux Density كثافة التدفق المغناطيسي ووحدتها تسلا ... يتبع
#هندسة_كهربائية #كهرباء #فيزياء
Magnetomotive Force القوة المحركة المغناطيسية ووحدتها أمبير-لفة.
Permeability النفاذية للقلب Core المواد الأعلى نفاذية مغناطيسية تسمى ferromagnetic.
Reluctance الممانعة المغناطيسية ووحدتها أمبير-لفة لكل ويبر.
Magnetic Field Strength or Intensity شدة المجال المغناطيسي يرمز لها H
Permeability النفاذية للقلب Core المواد الأعلى نفاذية مغناطيسية تسمى ferromagnetic.
Reluctance الممانعة المغناطيسية ووحدتها أمبير-لفة لكل ويبر.
Magnetic Field Strength or Intensity شدة المجال المغناطيسي يرمز لها H
