المحث أو أداة الحث Inductor
ويطلق عليه coil في الدوائر أو reactor في الشبكات الكهربائية. هو أحد المكونات للدوائر والشبكات الكهربائية ويقوم بتخزين #الطاقة على شكل مجال مغناطيسي عندما يمر التيار الكهربائي من خلاله. موضح بالصورة أبرز أشكاله. #هندسة_كهربائية #كهرباء
ويطلق عليه coil في الدوائر أو reactor في الشبكات الكهربائية. هو أحد المكونات للدوائر والشبكات الكهربائية ويقوم بتخزين #الطاقة على شكل مجال مغناطيسي عندما يمر التيار الكهربائي من خلاله. موضح بالصورة أبرز أشكاله. #هندسة_كهربائية #كهرباء

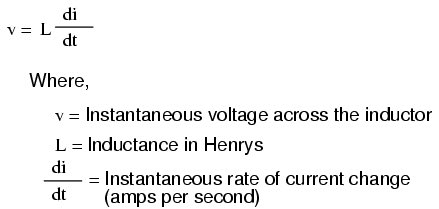

يتكون من قلب core وحوله ملف coil من عدة لفات turns. ويوصف بمقدرته على الحث inductance وهي العلاقة بين الجهد والتغير في التيار عبر الزمن di/dt موضحة أدناه. يرمز للحث inductance بالرمز L ووحدة قياسه هنري Henry نسبة للعالم الأمريكي جوزيف هنري. #هندسة_كهربائية #كهرباء
يصنع الملف coil من مواد موصلة النحاس copper أشهرها بينما هناك نوعان شهيرة للقلب core وهناك أنواع أخرى:
النوع الأول
Air Core Coil
وهي أن يكون القلب غير مغناطيسي مثل الهواء أو السيراميك أو بلاستيك ويلف حوله الملف. ... يتبع #هندسة_كهربائية #كهرباء
النوع الأول
Air Core Coil
وهي أن يكون القلب غير مغناطيسي مثل الهواء أو السيراميك أو بلاستيك ويلف حوله الملف. ... يتبع #هندسة_كهربائية #كهرباء
الحث بهذا النوع أقل من القلب المغناطيسي لكن يستخدم كثيراً بالترددات العالية لأنه لا يوجد بها فقد بالطاقةenergy-losses أو ما يسمىcore-losses الذي يحدث عندما يكون القلب ferromagneticويزيد هذا الفقد مع زيادة التردد. من عيوبه أن القلب عبارة عن هواءفأي إهتزازات بالملفات قد يتغير الحث.
النوع الثاني
Ferromagnetic Core
وهي إستخدام قلب مصنوع من مواد ferromagnetic عالي النفاذية المغناطيسية تتيح المغناطيسية بشكل عالي مثل الحديد. الحث يكون بهذا النوع عالي ويعتمد على النفاذية permeability مثلا بالهواء عامل النفاذية 1 لكن بنوع ferromagnetic العامل يصل لآلاف.
Ferromagnetic Core
وهي إستخدام قلب مصنوع من مواد ferromagnetic عالي النفاذية المغناطيسية تتيح المغناطيسية بشكل عالي مثل الحديد. الحث يكون بهذا النوع عالي ويعتمد على النفاذية permeability مثلا بالهواء عامل النفاذية 1 لكن بنوع ferromagnetic العامل يصل لآلاف.
مبدأ الحث المغناطيسي إكتشفه البريطاني مايكل فارادي وجوزيف هنري بشكل مستقل يستخدم inductor في العديد من الدوائر الكهربائية مع المكثفات والمقاومات ويستخدم للفلترة ومن أشهر إستخداماته في الشبكات الكهربائية في المحولات ويستخدم مبدأ عمله في الآلات الكهربائية induction-machines أيضاً.
